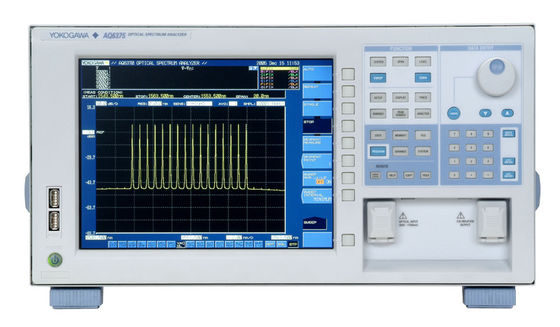

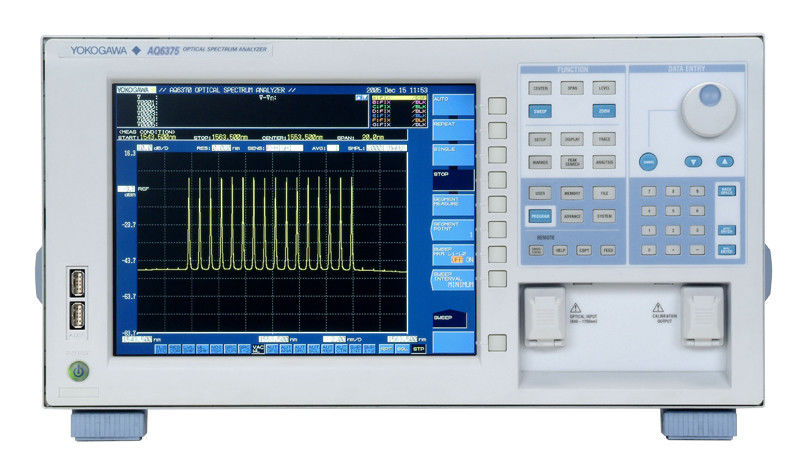

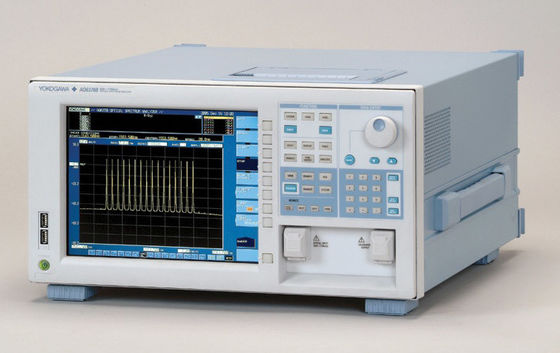

• DeAQ6375is de eerste benchtop-optische spectrumanalysator die de lange golflengte van meer dan 2 μm bestrijkt.
  Het is ontworpen voor onderzoekers en ingenieurs die moeite hebben gehad met onvoldoende testapparatuur om in deze lange golflengten te meten.
  De AQ6375 zorgt voor hoge snelheidsmetingen met een hoge nauwkeurigheid, resolutie en gevoeligheid in een compact frame, zelfs met volledige analysemogelijkheden en een ingebouwde kalibrator;de moeilijke kalibratie-stappen en de ontwikkeling van externe analyse-software is niet langer vereist.
  Deze kenmerken zijn onmisbaar voor onderzoek, ontwikkeling en productie van optische apparaten in het golflengtebereik van de telecomband tot 2 μm.
  Geen enkel ander testsysteem kan zo'n hoge prestatie en gebruiksgemak tegelijkertijd bereiken.

Gebeurtenis:

• Metingen met lange golflengten
• Hoge golflengte nauwkeurigheid en resolutie
• Breed dynamisch bereik
• Hoge gevoeligheid
• Meting van hoge snelheden
• USB voor muis, toetsenbord en geheugen

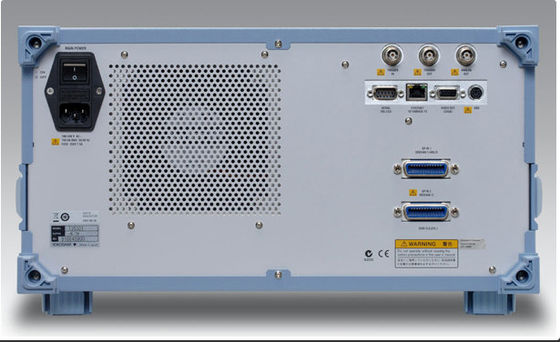

• Verwijderde bediening (GP-IB, RS-232, Ethernet)

• Met deze functie is het mogelijk om de doorgangsgreepbreedte / -breedte te meten aan de hand van de gemeten golfvorm van een filter met golflengte kenmerken van het V- of U-type.

• De parameters van de lichtbron kunnen worden geanalyseerd op basis van de gemeten golfvorm van elk type lichtbron tussen DFB-LD, FP-LD en LED.PMD-meting
• Het is mogelijk de polarisatiemodusdispersie (PMD) van een DUT (zoals een glasvezel) te meten door het instrument in combinatie met een analysator, polarisatiecontroller, polarisator,een lichtbron met versterkte spontane emissie (ASE), een LED-lichtbron met een hoog vermogen of een andere breedbandlichtbron.

WDM-analyse

• Met deze functie is het gemakkelijk om WDM-transmissiesignalen te analyseren. U kunt ook OSNR van een DWDM-transmissiesysteem met een afstand van 50 GHz meten.golflengteinterval, en OSNR kunnen samen op maximaal 1024 kanalen worden gemaakt en de analyseresultaten kunnen in een gegevenstabel worden weergegeven.

Optische versterkeranalyse

• De optische versterkervergroting en het geluidscijfer van de gemeten golfvorm van het signaallicht dat in de optische versterker komt, kunnen worden gemeten.de gemeten golfvorm van het uitgangslicht dat de optische versterker verlaat.

Meting van de optische filterkenmerken

• Optische filterkenmerken kunnen worden gemeten vanaf de gemeten golfvorm van de lichtinvoer naar het optische filter van de lichtbron,alsmede van de gemeten golfvorm van het licht dat uit het optische filter komt.
• De analyse kan niet alleen worden uitgevoerd op optische filters met slechts één modus, maar ook op multimode WDM-filters.

Meting van niveauschommelingen in licht met één golflengte

• Deze functie wordt gebruikt om veranderingen in de tijd in het niveau van een specifiek golflengte niveau te meten.De horizontale as is de tijdasHet is nuttig voor doeleinden zoals optische as uitlijning wanneer een lichtbron wordt ingevoerd op een optische vezel.

Modelanalyse

• De sjabloonfunctie vergelijkt vooraf ingestelde referentiegegevens (sjabloongegevens) met een gemeten golfvorm.indien een functie voor het weergeven van het doelspektrum (doellijn) op het meetscherm wordt gebruikt, kan het doelspektrum worden verwezen bij het instellen van de optische as van een optisch apparaat.

Go/No Go Oordeel

• De Go/No Go-testfunctie vergelijkt de actieve tracegolfvorm met door de gebruiker vooraf ingestelde referentiegegevens (sjabloongegevens) en voert een test uit op de gemeten golfvorm (Go/No Go-test).
• Deze functie kan doeltreffend worden gebruikt in situaties zoals slagen/mislukken tests op productielijnen.

Analyse tussen lijnmarker / in het Zoom-gebied

• De instrumenten voeren de analyse uit van het signaal dat zich in de geselecteerde grenzen bevindt.door middel van lijnmarkeringen of een vergroot gebied.

Specificaties
