De AWG7000 serie willekeurige golfvormgenerator levert een unieke combinatie van superieure signaalstimulans, ongeëvenaarde steekproefsnelheid, bandbreedte en signaaltrouwheid en ongecompromitteerde bruikbaarheid.Deze familie biedt de beste oplossing voor de uitdagende problemen van de signaalstimulatie waarmee ontwerpers worden geconfronteerd bij het verifiëren, het karakteriseren en debuggen van geavanceerde elektronische ontwerpen, met steekproefsnelheden van 5 GS/s tot 20 GS/s (10-Bits), samen met 1 tot 2 uitvoerkanalen,de moeilijkste meetproblemen in de schijf, communicatie, digitale consumenten- en halfgeleiderontwerp/testsectoren gemakkelijk kunnen worden opgelost.De op Windows (Windows XP) gebaseerde open instrumenten bieden gebruiksgemak en maken verbinding met randapparatuur en compatibiliteit met software van derden mogelijk.

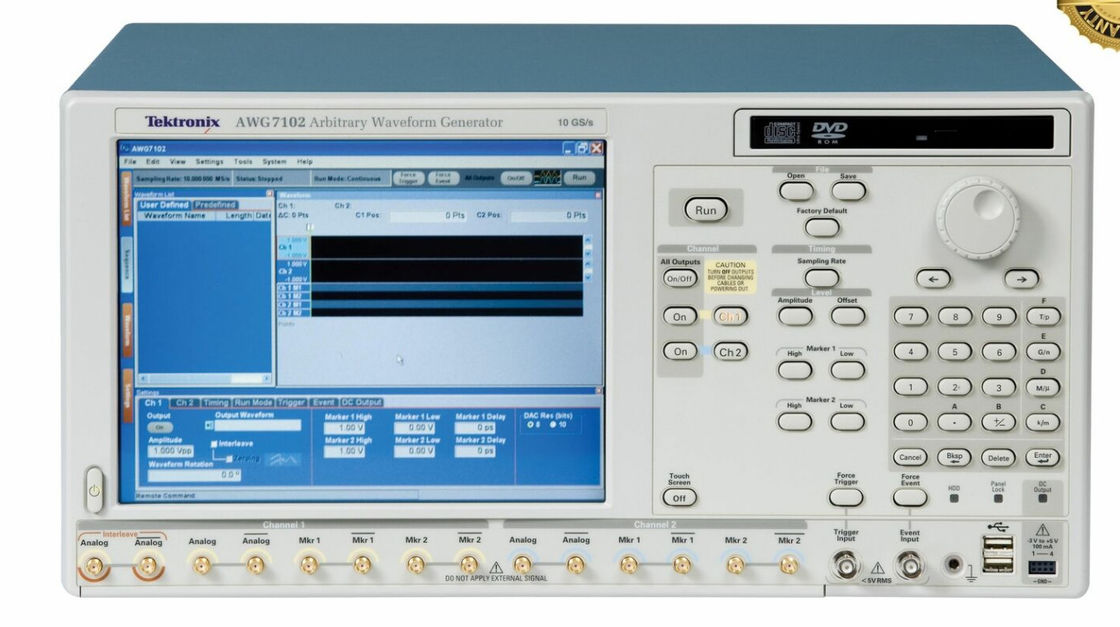

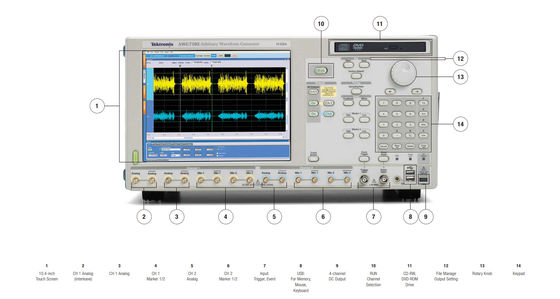

Kenmerken vanTektronix AWG7102

• 10 GS/s (20 GS/s) en 5 GS/s modellen
• 2 of 4 variabele niveau-marker-outputs; nauwkeurige timing met slechts 30 psp-p Total Jitter (bij 10-12 BER, typisch) 45 ps Tr/Tf (20% tot 80%); tot 300 ps Range (1 ps Resolutie) Delay Control
• tot 64 M (64,800,000) De lengte van het puntrecord zorgt voor langere gegevensstromen
• Real-time sequencing creëert oneindige golfvormige lussen, sprongen en voorwaardelijke takken
• 1 of 2 willekeurige golfvorm uitgangen; nauwkeurige timing met slechts 20 psp-p Total Jitter (bij 10-12 BER, typisch) 45 ps Tr/Tf (20% tot 80%); ±100 ps Range (1 ps Resolutie) Inter Channel Skew Control
• Intuïtieve gebruikersinterface verkort testtijd
• Tot 100 fs Resolutie Rand Timing Shift Control
• Verticale resolutie tot 10 bits Beschikbaar: 10 bits (geen marker-output) of 8 bits (met twee marker-outputs)

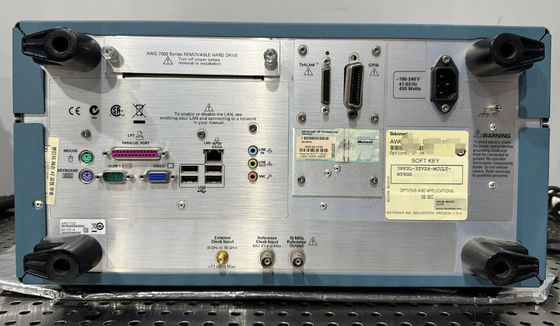

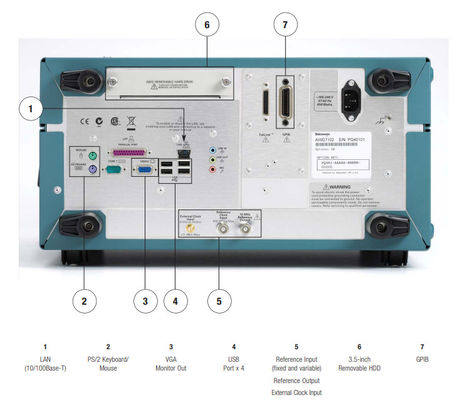

• Geïntegreerde pc ondersteunt netwerkintegratie en biedt een ingebouwde DVD, verwijderbare harde schijf, LAN en USB-poorten
• Sequencing creëert oneindige golfvorm lussen, sprongen en voorwaardelijke takken

Toepassingen vanAWG7102

• Gemengd signaalontwerp en -test: ¢ 2-kanaals analoog plus 4-kanaals marker-outputs
• Diskschijf (magnetisch/optisch) Lezen/Schrijven: tot 5 Gbps gegevenssnelheid (2-punten/cel) of 50 ps Timing Resolution
• Reële, ideale of vervormde signaalopwekking, inclusief alle storingen, afwijkingen en beperkingen
• Telecommunicatie/gegevenscommunicatie: tot 10 Gbps gegevenssnelheid (binary, pre-/de-emphasis en multi-level logic)
• High-speed, Low-jitter Data/Pulse en Clock Source
• Golfvormvectoren geïmporteerd van externe tools zoals MathCAD, MatLab, Excel en anderen
• Verbeterde/gecorrumpeerde afspelen van de door de DSO opgenomen signalen
• Draadloze communicatie: tot 5 GHz (4-golfvormpunten/cyclus) Willekeurige RF/IF- en breedbandbreedte-modulatie I- en Q-basisbandsignalen
