Gebruikte Anritsu MS4647A netwerkanalysator 10 MHz tot 70 GHz gekalibreerd

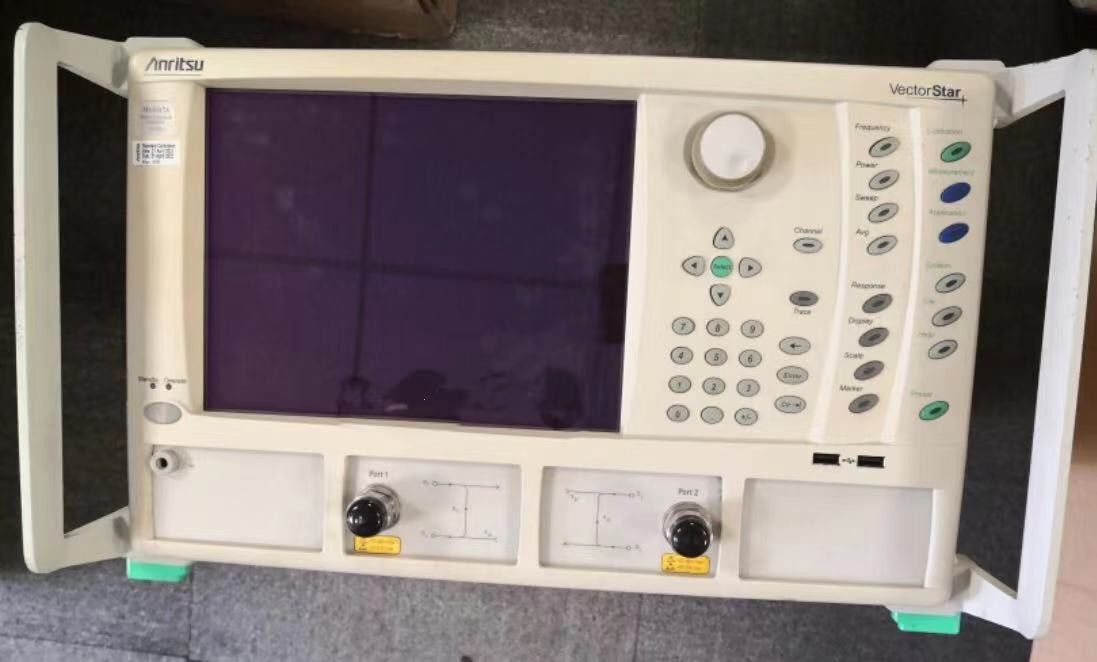

Beschrijving van Anritsu MS4647A:

De Anritsu MS4647A VectorStar VNA biedt een nieuwe prestatie benchmark voor S-parameter metingen van RF, Microwave en Millimeter wave apparaten.In een enkele setup kunt u vangen en weergeven van de S-parameter prestaties van een apparaat over de frequentie van belang, de match op een specifieke locatie met behulp van tijdsgebied met een bandbreedte-resolutie van maximaal 70 GHz en de gated performance op een specifieke locatie binnen het apparaat.Zoom in op nauwe banden van belang en voer aanvullende analyses uit, zoals groepsvertraging en frequentiereactie.

De VectorStar bevat een krachtige microprocessor en een aangepaste DSP high speed data link om de gegevens snel over te dragen.Het gebruik van directe geheugentoegang en diepgewortelde geheugenbuffers zorgt niet alleen voor een snelle frequentiegroei., maar ook grote hoeveelheden gegevens opslaat en manipuleert.De VectorStar VNA optimaliseert de prestaties van het breedbanddynamisch bereik door gebruik te maken van een harmonische samplerarchitectuur en inclusief Non Linear Transmission Line (NLTL) technologieDeze techniek, die de patenten van Anritsu bevat, is een van de meest gebruikte technieken voor het oplossen van de schok.de harmonische N-roll-off aanzienlijk minimaliseren en zo het breedst mogelijke dynamische bereik bieden bij hoge frequenties. Integreer de VectorStar met sonde stations van toonaangevende sonde fabrikanten voor het maken van nauwkeurige op-wafer metingen in zowel microgolven en millimeter-golf banden.Compatibiliteit met kalibratie-software maakt snelle geautomatiseerde kalibraties mogelijk voor nauwkeurige metingen van discrete FET's, MMIC's, passieve componenten en anderen.

Specificaties voor de ANRITSU MS4647A Vector Network Analyzer omvatten:

• Frequentiebereik 10 MHz tot 70 GHz
• Dynamisch bereik tot 140 dB
• Uitgangsvermogen +13 dBm

Kenmerken:

• Het grootste frequentiebereik van een enkele coaxiale testpoort dat 70 kHz tot 70 GHz in een enkel instrument en 70 kHz tot 110 GHz in de breedbandconfiguratie omvat
• De snelste gesweefde gesynthetiseerde meetsnelheid < 20 μsec per punt
• Superieur dynamisch bereik ≤ 140 dB
• Hoog beschikbaar vermogen ≤ +13 dBm
• Beste prestaties op basis van testpoortkenmerken tot 50 dB in directiviteit, bronmatch en belastingmatch Het meest handige automatische kalibratie systeem met de beste nauwkeurigheid
• Hoogste gegevensresolutie met 100.000 punten voor maximale flexibiliteit
• Beste apparaatmodelleringsgegevens Beste tijddomeinanalyse

Opties
