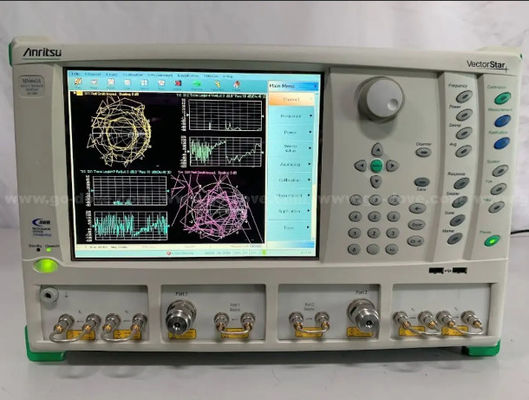

VectorStar MS4640A-serie Microwave Vector Network Analyzer MS4642A MS4644A MS4645A 10MHz tot 20GHz 40GHz 50GHz

Beschrijving van Anritsu MS4642A:

High Performance, Breedband Network Analysis-oplossingen

de specificaties voor 110 GHz-breedbandcoaxiale, bandgolfgeleider- en multipoortoplossingen op basis van de MS4640A VNA.Een kleurvolle brochure met gedetailleerde beschrijvingen van de kenmerken en voordelen van de VectorStar-familie.

MS4640-serie Microwave Vector Network Analyzers Inleiding

Dit document bevat de specificaties voor de onderstaande microwavevectornetwerkanalyseurs (VNA's) van de MS4640A-serie, inclusief alle bijbehorende opties en toebehoren.Instrumentenmodellen en werkfrequenties

MS4642A 10 MHz tot en met 20 GHz

MS4644A 10 MHz tot 40 GHz

MS4645A ¢ 10 MHz tot en met 50 GHz

MS4647A 10 MHz tot 70 GHz

Opties

MS4640A-002 ¢ Tijdgebied

MS4640A-007 ¢ Verrekening van de ontvanger

MS464xA-041 ¢ Ruiscijfer

MS464xA-051 Direct toegangslussen

MS464xA-061 ¢ Actieve metingssuite, 2 dempers

MS464xA-062 ¢ Actieve metingssuite, 4 dempers

MS4640A-070 70 kHz Low-End Frequency Extension

MS4647A-080/081 ¢ Breedband/millimetergolfsysteem

MS464xA-082/083 110 GHz en millimetergolfverlengingen

De Anritsu MS4640A Vector Network Analyzer biedt een nieuw prestatieniveau voor apparaatmodelleringingenieurs die moeite hebben om hun apparaten nauwkeurig en betrouwbaar te karakteriseren.Voor R & D-ingenieurs die het laatste deel van een dB uit hun state-of-the-art ontwerpen duwen, en voor de productie-ingenieur die probeert de doorvoer te maximaliseren zonder de nauwkeurigheid op te offeren.

De Anritsu MS4640A VNA biedt de breedste dekking in een enkel instrument, 70 kHz tot 70 GHz.De extra twee decennia aan de lage kant zijn nog indrukwekkender dan de gegarandeerde 70 GHz-dekking aan de hoge kantHet toonaangevende dynamische bereik van 100 dB bij 70 GHz, gecombineerd met uitstekende ruwe prestaties,zal de beste nauwkeurigheid en stabiliteit bieden bij de moeilijkste metingenEn als je synthetische sweeps kunt bereiken met de snelste 20 μs/punt in de industrie, terwijl je een gevoeligheid van meer dan 80dB bereikt, is het resultaat de beste all-around VNA die er vandaag de dag op de markt is.en voor een lange tijd te komen.

De Anritsu VNA is bestemd om het ideale microwave VNA-platform te worden, gebouwd op een Open Windows-architectuur, met onbeperkt potentieel zoals 100,001 punten in eenkanaalmodus,met veelzijdige verbinding, en een intuïtieve interface.

• Het grootste frequentiebereik van een enkele coaxiale testpoort dat 70 kHz tot 70 GHz in een enkel instrument en 70 kHz tot 110 GHz in de breedbandconfiguratie omvat
• De snelste gesweefde gesynthetiseerde meetsnelheid < 20 μsec per punt
• Superieur dynamisch bereik - tot 140 dB
• Hoog beschikbaar vermogen - tot +13 dBm
• Beste testpoortkenmerken - tot 50 dB in directiviteit, bronmatch en belastingmatch
• Het meest handige automatische kalibratiesysteem met de beste nauwkeurigheid
  • Gebruik Precision AutoCal voor een gemakkelijke, één-knop methode van VNA kalibratie
  • Betere nauwkeurigheid dan de traditionele SOLT-kalibratie
  • Besteed minder tijd aan het opzetten van de VNA voor de volgende productie run
• Hoogste gegevensresolutie met 100.000 punten voor maximale flexibiliteit
• Beste apparaatmodelleringsgegevens
  • Accuraat modelleren van apparaten tot DC met behulp van gekalibreerde, traceerbare waarden vanaf 70 kHz
  • Verwijderen van de noodzaak tot samenhang van twee VNA's
• Best time domain analyse
  • 100,000 punten en 700 kHz frequentiestapgrootte zorgen voor de meest nauwkeurige, hoogste resolutie, Low Pass Mode metingen
  • Meten van lange transmissieleningen met het beste niet-aliasingbereik
• Bevat als standaard ontwerpinstrumenten die essentieel zijn voor het ontwerpen van hoogfrequente IC's, PCB's en modules
