De R&S®ZNA-vectornetwerkanalysatoren zijn de high-end serie van het R&S VNA-portfolio: uitstekende RF-prestaties worden gecombineerd met een breed scala aan softwarefuncties en een uniek hardwareconcept.De touch-only werking samen met de DUT-gecentreerde aanpak maakt de R&S®ZNA tot een krachtige, een universeel en compact meetsysteem voor het karakteriseren van zowel passieve als actieve apparaten.

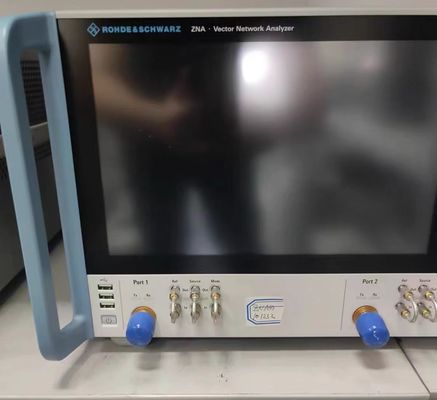

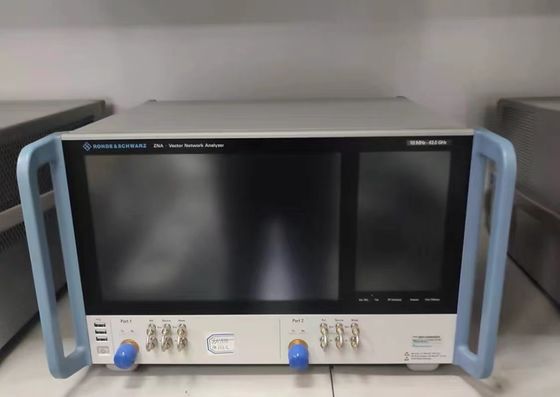

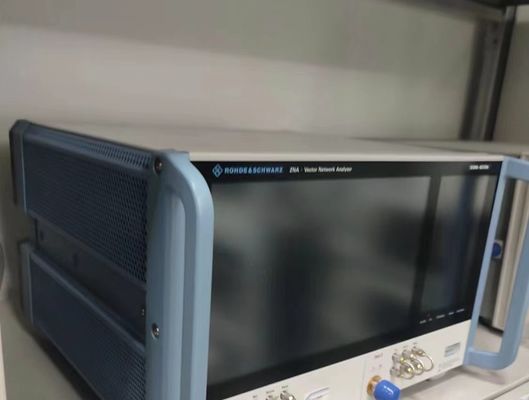

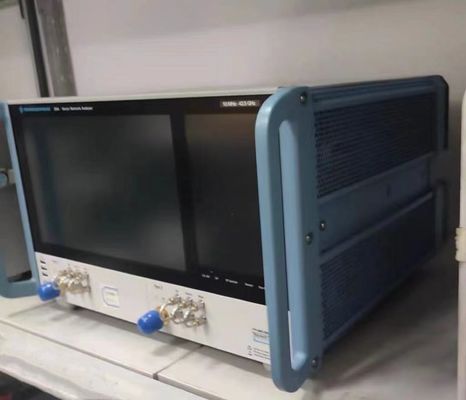

Rohde & Schwarz ZNA43 VNA Vector Network Analyzer 10 MHz tot 43,5 GHz vier poorten

Belangrijkste feiten:

10 MHz tot 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)

Twee of vier havenmodellen beschikbaar

Uitstekende RF-prestaties

Maximaal vier geïntegreerde bronnen

Unieke en intuïtieve touch-only bediening

De R&S®ZNA heeft een uitzonderlijke stabiliteit, een laag spoorgeluid en uitstekende ruwe gegevens, waardoor het een perfecte keuze is voor ontwikkelings- en productieapplicaties die een hoge nauwkeurigheid vereisen, zoals:voor het ontwikkelen en produceren van componenten en modules voor A&D- en satelliettoepassingenDe R&S®ZNA biedt vier interne, fasecoherente bronnen, waarmee de frequentie van het signaal op elke poort onafhankelijk kan worden geregeld, evenals fasemetingen op mixers.Het biedt twee interne lokale oscillator (LO) bronnen, een echte multichannelontvangerarchitectuur, pulsgeneratoren en modulatoren, een interne combinator, selecteerbare referentie

Deze hardwarefuncties maken de R&S®ZNA een universele,compact testsysteem voor de karakterisering van actieve en passieve apparatenZelfs intermodulatiemetingen op mixers en ontvangers kunnen zonder externe signaalbronnen worden uitgevoerd, waardoor de testtijd wordt beperkt en de testconfiguratie wordt vereenvoudigd.Dankzij de fasecoherente digitale bronnen en ontvangers, zijn geen referentiemengers nodig voor de metingen van de mengfase, en de testinstellingen zijn net zo eenvoudig te configureren als voor niet-frequentieomzetbare S-parametermetingen.

Optie voor spectrumanalyse

¢ DUT-kenmerken en vals zoeken zonder de DUT opnieuw aan te sluiten op een spectrumanalysator

- betrouwbare, eenvoudige satellietontvangermetingen

Het dynamische bereik van 147 dB (typisch) en tot 170 dB (typisch, met opties)

¢ Karakterisering van filters met een hoge afstoting

- Korte testtijden en laag spoorgeluid

¢ geluidsgrens < ¢120 dBm (spec.) 1)

Het geluidsniveau is tot ¥157 dBm (typisch, met opties)

¥ 0,03 dB lineariteit van de ontvanger in het bereik van ¥50 dBm tot 0 dBm

- nauwkeurige versterkeronderzoek, zelfs bij zeer hoge en lage vermogen

¢ Vermogen van 100 dB (typisch)

¢ Trace-geluid van < 0,001 dB (bij 1 kHz IF-bandbreedte)

 nauwkeurige, zeer reproduceerbare metingen

- geluidsgeluid tot 42 dB (A)

¢ Kleine voetafdruk, lage geluidsoverlast

Gebruikers kunnen de R&S®ZNA bedienen via twee onafhankelijke touchscreens: ▶ Innovatief bedieningspaneel aan de rechterkant in plaats van mechanische toetsen die na verloop van tijd kunnen slijten ▶ 12." touchscreen aan de linkerkant voor het instellen en weergeven van metingen Het bedieningsconcept met twee schermen biedt de grootste flexibiliteit bij het instellen van metingen. Touch gebaren worden gebruikt om te inzoomen, te verplaatsen sporen en markeringen toe te voegen. sporen, kanalen en diagrammen kunnen worden gesleept en laten vallen om ze te ordenen in een gewenste combinatie.,Het gebruik van de volgende functies is mogelijk: onder meer macro's, afstandsbediening en hulpmiddelen.Voor de algemene configuratie en voor de basismeting, zoals S-parameters, vermogen en verhoudingen, kunnen gebruikers de conventionele aanpak volgen om metingen op de R&S®ZNA te configureren.het aantal punten, en het meettype en de meethoeveelheid.

Model met 4 poorten met 4 interne bronnen De R&S®ZNA is verkrijgbaar met maximaal 4 interne bronnen (R&S®ZNAxx-B31 optie, 3e en 4e interne bron voor 4-poort modellen).De gebruiker profiteert van een krachtigeHet is een compact systeem dat zelfs intermodulatiemetingen kan uitvoeren op mixers en ontvangers met twee omvormerstappen.Fasecoherente en faseherhaalbare bronnen maken fasemetingen mogelijk op mixers en omvormers zonder externe referentiemengers.

Hardwaremogelijkheden

Beschrijving Toepassingen en voordelen Hardwareoptie

1) Directe toegang tot bron en ontvanger

¢ Met startfrequentie tot 100 kHz 2)

¢ Ondersteunt omgekeerde koppelconfiguratie

¢Vergemakkelijkt externe testinstellingen voor metingen met een hoog vermogen in een breed frequentiebereik

¢Omgekeerde koppelconfiguratie verhoogt het dynamisch bereik en vermindert het geluidsniveau van het systeem R&S®ZNAxx-B16 R&S®ZNA 4-poort model met maximaal vier interne bronnen

“Geen externe bronnen betekent flexibele configuratie en korte meettijden

¢Flexibel te configureren, compacte testinstallaties, bijvoorbeeld voor DUT's met twee omvormerstadia R&S®ZNAxx-B33) 2e interne LO-bron voor 4-poort R&S®ZNA-model

Voor gelijktijdige meting van twee verschillende frequenties (bv. RF- en IF-signaal van mixers)

¢ Extra RF-bron (in combinatie met R&S®ZNA-B8 mmWave converter LO-uitgang)

¢metingen van de snelle mixer en de omvormer

¢Very low trace noise met frequentieomrekeningsmetingen

“Algemene RF-bron tot 26,5 GHz (bv.voor het leveren van LO-signaal voor externe mixers) R&S®ZNA-B5 2e interne RF-bron en 2e interne LO-bron voor 2-poort R&S®ZNA-model R&S®ZNA met 2 testpoorten:

“Intermodulatiemetingen

¢Groepsvertraging bij ingebedde LO- (satelliet) omvormers (LNB), T/R-modules

¢ Mixer-tests (met R&S®ZNA-B8 voor LO) R&S®ZNA-B523) Vier/acht ware ontvangers (geen multiplex)

¢ Betrouwbare meerdere kanalen fase- en antennemetingen standaard in de basisunit (directe ontvangtoegang vereist R&S®ZNAxx-B16) Directe IF-toegang, I/O-poorten die als ingangen of uitgangen kunnen worden ingeschakeld,met een bandbreedte (uitgang) van 2 GHz en een bandbreedte (invoer) van 1 GHz, bijvoorbeeld bij gebruik in antenneproefsystemen

¢Bevordert directe toegang tot maximaal acht coherente faseontvangers

Ondersteunt compacte mmWave-omvormerinstellingen R&S®ZNA-B26 Acht interne pulsgeneratoren en vier interne pulsmodulatoren

Voor metingen op gepulseerde signalen en voor flexibele systeemintegratie

¢R&S®ZNA-B7 vergroot het aantal golfgroottes dat parallel met R&S®ZNA-K7 R&S®ZNA-K7, R&S®ZNAxx-B4n4 kan worden opgenomen,R&S ZNA-B7 Verbeterde trigger- en besturingsfuncties (drie extra triggerinvoerpunten), vier trigger-uitgangen, vier I/O-poorten voor pulscontrole, klaar voor trigger, druk, RF-interlock-controle) 5)

¢Algemene aanpassing van het systeem en gemakkelijke integratie van het systeem

¢Hoge referentiefrequentie voor lage fase geluid R&S®ZNA-B91
