De Tektronix AWG5000 serie van willekeurige golfvormgeneratoren biedt de beste oplossing van de industrie voor de uitdagende signaalstimulatieproblemen waarmee ontwerpers worden geconfronteerd die moeten verifiëren,en debug geavanceerde elektronische ontwerpenMet een uitstekend dynamisch bereik over alle modulatiebandbreedten bieden de Tektronix AWG5000-modellen een 14-bits DAC, steekproefsnelheden tot 1,2 GS/s, 2 tot 4 uitgangskanalen,synchroniseerde 4 tot en met 8 digitale markeruitgangenDeze instrumenten kunnen gemakkelijk de moeilijkste meetproblemen oplossen op het gebied van draadloze communicatie, defensie-elektronica, ontwerp van digitale consumentenproducten,apparatuur voor het omzetten van gegevensDe op open vensters (Windows 7) gebaseerde instrumenten zijn eenvoudig, handig te gebruiken,en verbinding maken met randapparatuur en andere software van derden.

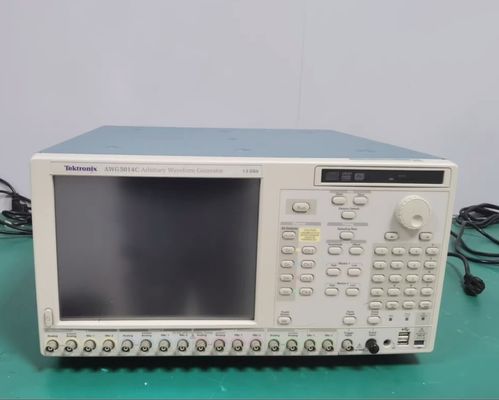

Kenmerken en specificaties van de Tektronix AWG5014

• 1.2 GS/s, resolutie van 14 bits
• 16M punt per kanaal
• 4-kanaals willekeurige golfvormgenerator

Belangrijkste kenmerken

• 480 MHz drager, hoge dynamische RF-signalen
• High dynamic range IF-signalen met een modulatiebandbreedte tot 180 MHz, 180 MHz modulatiebandbreedte met -58 dBc SFDR
• Alleen een stand-alone AWG met 4 kanalen vereenvoudigt de testinstelling en vermindert de onzekerheid
• RFXpress-software maakt het mogelijk om snel digitaal gemoduleerde en radarsignalen te maken
• Waveform sequencing en subsequencing maakt het mogelijk om oneindige golfvorm lussen, sprongen en voorwaardelijke takken te maken
• Verbeter het vermogen om het signaalgedrag in de echte wereld te reproduceren
• Dynamische sprong mogelijk maakt het creëren van complexe golfvormen die reageren op veranderende externe omgeving
• 2 of 4 differentiële/eenlopende uitgangen zorgen voor flexibiliteit bij het testen
• Tot 8 markeringsuitgangen ideaal voor systeemsynchronisatie
• 28 digitale uitgangskanalen creëren zeer nauwkeurige digitale signalen
• Een diepgeworteld geheugen maakt het mogelijk om lange complexe golfvormsequenties te maken
• Het afspelen van signalen die zijn vastgelegd op scopes en real-time spectrum analyzers maakt het mogelijk om real-world omgevingen te simuleren
• Beheersing van de schakeling van de rand met een resolutie tot 800 pk
• 8,000 stappen real-time sequencing creëert oneindige golfvorm lussen, sprongen en voorwaardelijke takken
• Gemakkelijk te gebruiken en te leren, verkort testtijd
• Behoorlijke vormfactor van de bank
• Geïntegreerde pc ondersteunt netwerkintegratie en biedt een ingebouwde DVD, verwijderbare harde schijf,, LAN- en USB-poorten
