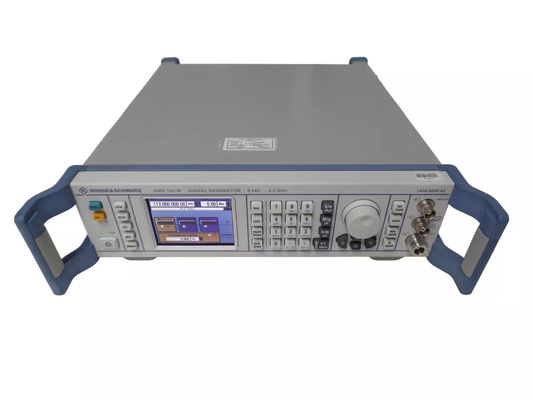

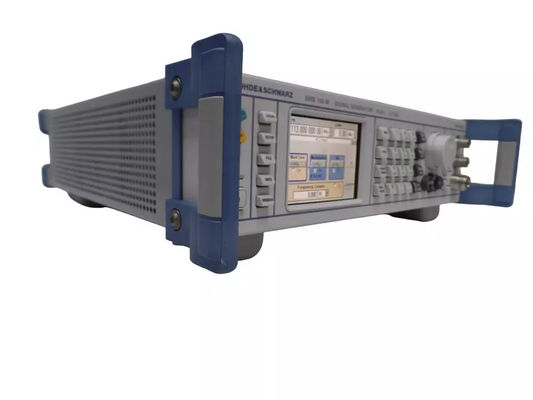

Rohde & Schwarz SMB100M SG-1364/U Signal Generator 9 kHz tot 2,2 GHz

Beschrijving van de R&S SMB100M-signaalgenerator

Kenmerken van R&S SMB100M signaalgenerator

• Uitstekende signaalkenmerken met een laag SSB-fase-geluid van typ. ¢128 dBc (bij 1 GHz, 20 kHz-offset)
• Hoog uitgangsvermogen tot +25 dBm
• Alle belangrijke analoge modulaties met AM, FM/φM en pulsmodulatie ondersteund

Overspanningsbescherming voor een hoge betrouwbaarheid

De standaardoverspanningsbescherming voor instrumenten tot 6 GHz beschermt de R&S®SMB100M tegen hoge externe spanningen en een hoog vermogen bij de RF-uitgang.Deze functie beschermt de RF-uitgang tegen ongewenst hoog omgekeerd vermogen en zorgt voor een hoge mate van operationele betrouwbaarheid.

Ondersteuning voor vermogenssensoren van de R&S®NRP-Zxx-familie

Natuurlijk ondersteunt de R&S®SMB100M ook de vermogenssensoren van de R&S®NRP-Zxx-familie.De R&S®NRP-Z92 is een vermogenssensor die het frequentiebereik en het niveau van de generator tot 6 GHz ideaal aanvultDe R&S®SMB100M is uitgerust met een dergelijke vermogenssensor en voert volledig automatisch de correctie van het externe niveau uit of meet het vermogen in de testinstallatie nauwkeurig.De vermogenssensor R&S®NRP-Z55 kan worden gebruikt voor de 12.75 GHz-optie van de R&S®SMB100M voor hetzelfde doel.

Alle belangrijke analoge modulaties met AM, FM/φM en pulsmodulatie ondersteund

De R&S®SMB100M verwerkt de belangrijke analoge AM-, FM/φM-modulatiemodi en pulsmodulatie met uitstekende eigenschappen.de RF-drager wordt gemoduleerd met de interne LF-generator in het bereik tot 1 MHzDe twee verschillende modulatiebronnen kunnen natuurlijk intern worden toegevoegd om tweekleurige gemoduleerde signalen te genereren.de R&S®SMB100M implementeert de modulatiemodi met een hoge nauwkeurigheid en minimale vervorming.

Intuïtieve gebruikersinterface

De intuïtieve bediening via de grafische gebruikersinterface en het geïntegreerde hulpsysteem vergemakkelijken het optimale gebruik van de R&S®SMB100M voor de betreffende toepassing.een muis kan via USB worden aangesloten.

Afstandsbediening via LAN, USB en GPIB

De R&S®SMB100M is ook ideaal uitgerust met betrekking tot de afstandsbedieningsinterface.Dit is vooral gunstig in omgevingen zoals servicelaboratoria waar vaak geen GPIB is..

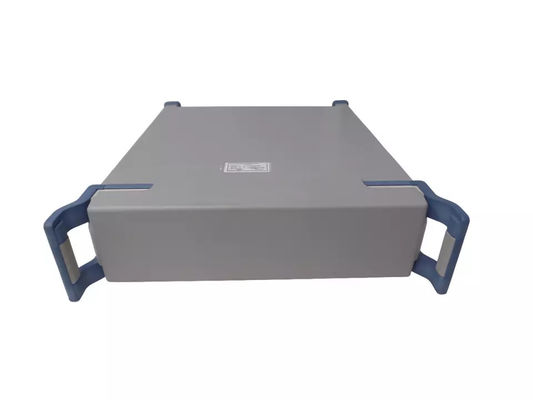

Klein gewicht en compact ontwerp

De compacte grootte van de generator van slechts twee hoogte-eenheden en 3⁄4 19 "breedte in combinatie met het lage gewicht van max. 5,6 kg maken het ideaal voor mobiel gebruik.waar ruimte vaak een premie is.

Specificaties:

Frequentiebereik:9 kHz tot 2,2 GHz

Instellingstijd:SCPI-modus: < 3 ms

Maximaal uitgangsvermogen:1 MHz ≤ f < 12,75 GHz > +18 dBm

Minimaal gespecificeerd uitgangsvermogen:¢ 120 dBm

Niveaueffect:200 kHz < f < 3 GHz: < 0,5 dB f > 3 GHz: < 0,9 dB

Instelling van de tijd:SCPI-modus: < 2,5 ms

Lijstmodus: < 1 ms

Terugvermogen bescherming: 1 MHz ≤ f < 1 GHz: 50 W/35 V

1 GHz ≤ f < 2 GHz: 25 W/35 V

2 GHz ≤ f < 12,75 GHz: 10 W/35 V



Spectrumzuiverheid

Harmonica:1 MHz < f ≤ 6 GHz, niveau ≤ 13 dBm f > 6 GHz, niveau ≤ 10 dBm: < ¥30 dBc

Niet-harmonische:dragerverschuiving > 10 kHz, 23,4375 MHz < f ≤ 1500 MHz: < ¥70 dBc (typisch < ¥84 dBc)

SSB-fase geluid: < ¥122 dBc (typisch ¥128 dBc)



Ondersteunde modulatiemodi

AM standaard

AM-diepte 0 % tot 100 %

FM/φM standaard

Maximale FM-afwijking f > 10 GHz: 32 MHz

Maximale afwijking φM f > 10 GHz: 320 rad

Opwaartse/afwaartse tijd < 20 ns, typ. < 5 ns

Aan/uit verhouding > 80 dB

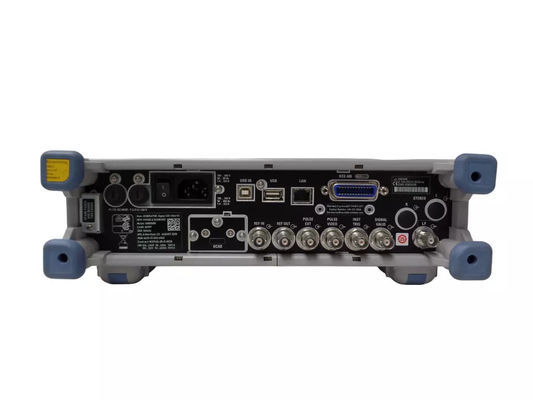

Connectiviteit

Afstandsbediening IEC/IEEE-bus, Ethernet (TCP/IP), USB

Perifere apparatuur USB
