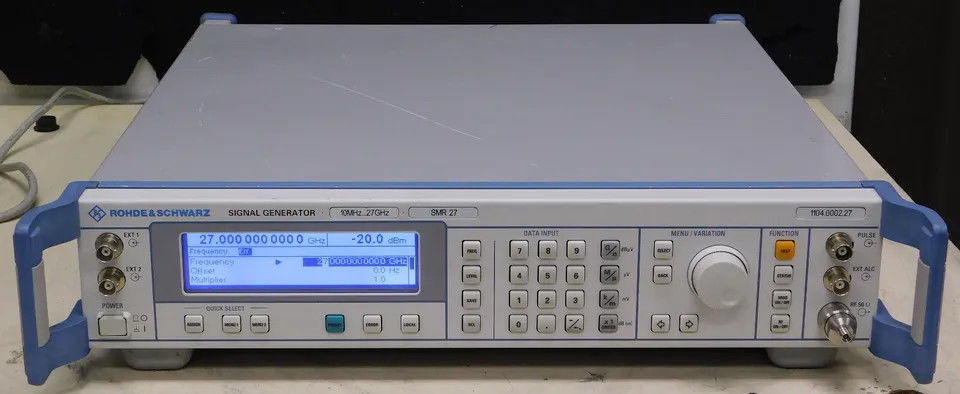

Rohde & Schwarz SMR27 27GHz-microgolfsignaalgenerator Meerdere doeleinden Gebruikte testapparatuur

Name: Rohde & Schwarz SMR27 27GHz-microgolfsignaalgenerator Meerdere doeleinden Gebruikte testapparatuur
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SMR27
Availability: InStock

Merknaam:	Rohde and Schwarz
Modelnummer:	SMR27
MOQ:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	1~3 Werkdagen
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Naam van het product:

Microwave-signaalgenerator

Voorwaarde:

Voorbehouden

Functies:

Getoetst, in volledige werkomstandigheden

Frequentie:

10 MHz tot en met 27 GHz

Verpakking Details:

Verpakking

Levering vermogen:

op voorraad

Markeren:

De multifunctionele Generator van het Microgolfsignaal

27 GHz microwave signaalgenerator

Rohde & Schwarz SMR27

Productbeschrijving

Rohde en SchwarzSMR27Meerdere doeleinden van gebruikte testapparatuur voor microgolfsignaalgeneratoren

Specificaties vanRohde en Schwarz SMR27

R&S SMR27 Geen optie SMR-B11 Met optie SMR-B11	1 GHz tot 27 GHz 10 MHz tot en met 27 GHz
Resolutie Geen optie SMR-B3 Met optie SMR-B3	1 kHz 0.1 Hz
Instellingstijd (tot < 1 × 10 ̊6) na IEC/IEEE-bus-afscheidingsmeter	< 10 ms + 2 ms/GHz
Referentiefrequentie	Standaardoptie SMR-B1
Veroudering (na 30 dagen gebruik)	1 × 10 ¢6/jaar < 1 × 10 ¢7/jaar
Temperatuureffect (0°C tot 55°C)	2 × 10·6 < 1 × 10·10/°C
Opwarmtijd	15 minuten.
Uitgang voor interne referentie Frequentie Niveau, Vrms (EMF, sinusgolf) Impedantie van de bron	10 MHz 1 V 50 Ω
Invoer voor externe referentie Frequentie Toegestane frequentiedrift Invoerniveau, Vrms Inputimpedantie	10 MHz 3 × 10?? 6 0.1 V tot 2 V 50 Ω
Spectrumzuiverheid
Valse signalen Harmonica1) 30 MHz f > 20 GHz3) Subharmonica f ≤ 20 GHz f > 20 GHz niet-harmonische signalen (> 50 kHz vanaf de drager) f ≤ 20 GHz f > 20 GHz	< 55 dBc < 40 dBc < 65 dBc < 30 dBc < 60 dBc < 54 dBc
SSB-fase-geluid (f = 10 GHz, 10 kHz vanaf drager, 1 Hz bandbreedte, CW, FM uitgeschakeld	< 83 dBc
Residuele FM, rms (f = 10 GHz, FM uitgeschakeld) 0.3 kHz tot 3 kHz 00,03 kHz tot 20 kHz	< 20 Hz < 200 Hz

Algemene gegevens:

Temperatuurweerstand Werktemperatuurbereik Bergingstemperatuurbereik	0°C tot +55°C; voldoet DIN EN60068-2-1 Rev. 1998 en DIN EN60068-2-2 Rev. 1998 ¥40°C tot +70°C
Klimaatresistentie Vochtige warmte	95% relatieve vochtigheid, cyclische test bij +25°C/+40°C voldoet DIN EN60068-2-30 Rev. 1998
Mechanische weerstand Vibratie, sinusvormig Trillingen, willekeurig Schok	5 Hz tot 150 Hz, max. 2 g bij 55 Hz, 55 Hz tot 150 Hz, 0,5 g const. voldoet aan DIN EN60068-2-6 Rev. 1998, DIN EN61010-1 en MIL-T-28800D klasse 5 10 Hz tot 300 Hz, versnelling 1.2 g (rms) 40 g schokspektrum, voldoet Mil-STD-810E, MIL-T-28800D, klasse 3/5
Elektromagnetische compatibiliteit	voldoet aan EN61326-1 Rev. 1997 + A1 Rev. 1998 en EN55011 Rev. 1998 + A1 Rev. 1999 (EMC-richtlijn van de EU)
Leakage (dragerfrequentie < 1 GHz)	< 0,1 μV (geïnduceerd in een twee-turn met een diameter van 25 mm en een afstand van 25 mm van elk oppervlak van de behuizing)
Stralingsgevoeligheid	10 V/m

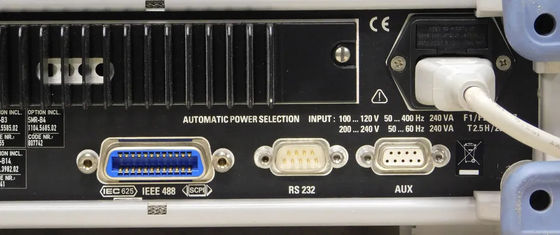

Stroomvoorziening	100 V tot 120 V (AC), 50 tot 400 Hz met een vermogen van niet meer dan 50 W, automatische rangschikking, max. 200 VA
Veiligheidsnormen	DIN EN61010-1 Rev. 1994, IEC 61010-1 Rev. 1995, UL3111-1, CAN/CSA-C22.2 No. 1010.1-B97
Conformiteitsmerken	VDE-GS, CSA, NRTL/C
Afmetingen (W × H × D)	427 × 88 × 450 mm
Gewicht	< 12 kg wanneer volledig uitgerust

Geheugen

◆ Ruimte voor 50 complete instrumenten

De CW-generator De SMR-familie bestaat uit vier basismodellen die zijn ontworpen als CW-generatoren met pulsmoduleermogelijkheid.De vier modellen hebben een gemeenschappelijke lagere frequentiegrens van 1 GHz en bieden een frequentiedekking tot 20 GHz (SMR20), 27 GHz (SMR27), 30 GHz (SMR30) en 40 GHz (SMR40). De lagere limiet kan worden uitgebreid tot 10 MHz door de optionele frequentieverlenging 0,01 GHz tot 1 GHz (SMR-B11).

Met een uitstekende prijs/prestatieverhouding is elk van de vier basismodellen ideaal voor de gebruiker die zich voor een betaalbare prijs op het gebied van microgolfonderzoek wil begeven.Indien de meettaken veeleisender worden, kunnen de basismodellen op elk moment worden opgewaardeerd door middel van opties om een AM/FM-signaalgenerator of een synthetische sweepgenerator met snelle, volledig gesynthetiseerde analoge rampsweep te geven.

Uitstekende spectrale zuiverheid
De SMR onderscheidt zich van andere generatoren door zijn uitstekende spectrale zuiverheid.beide zijn bijvoorbeeld vereisten voor betrouwbare meetingen van de ontvangerDe moderne microgolffilters in het uitgangspad van het instrument zorgen voor een uitstekende onderdrukking van harmonische signalen, wat noodzakelijk is om conclusieve resultaten te verkrijgen bij metingen van scalaire netwerken.

Hoogprecisie-uitgangsniveau
Microwave-signaalgeneratoren worden vaak gebruikt voor het kalibreren van testontvangers.Dit wordt gewaarborgd door een hoge nauwkeurigheidHet instelbereik kan worden uitgebreid tot 130 dB met de optionele RF Attenuator SMR-B15 of SMR-B17.

Stabiele uitgangsfrequentie
De standaard ingebouwde kristalreferentie zorgt voor een nauwkeurige uitgangsfrequentie met een lage drift.De SMR kan worden uitgerust met de optionele OCXO Reference Oscillator SMR-B1 om aan de strengste eisen aan nauwkeurigheid en veroudering te voldoen

Een hoog productieniveau bespaart echt geld.
Bij alle microgolfproeven zijn er hoge verliezen veroorzaakt door het gebruik van lange kabels, vermogensafdelers, richtingskoppelingen en RF-relais.Duur microwaveversterkers zijn meestal het enige middel om dit te verhelpenMaar niet met de SMR: het hoge uitgangsvermogen van alle modellen maakt een dergelijk kostbaar onderdeel niet meer nodig.

Toepassingsgerichte frequentieresolutie

De standaardfrequentie-resolutie van 1 kHz van de SMR biedt een comfortabele marge voor de meeste toepassingen, bijvoorbeeld frequentie-responsmetingen in het laboratorium en in productie en onderhoud.Om aan strengere eisen te voldoen, bijvoorbeeld voor wetenschappelijke toepassingen en onderzoek, is de optie SMR-B3 beschikbaar om de frequentieresolutie tot 0,1 Hz te verbeteren.

Inclusief pulsmodulator
De pulsmodulatie is nog steeds de belangrijkste modulatiemethode voor microgolftoepassingen.De aan/uit verhouding is beter dan 80 dB, de stijgings- en dalingstijd korter dan 12 ns. Pulsbreedten tot 25 ns zijn mogelijk.

Deze gegarandeerde waarden tonen aan dat de R&S SMR de ideale generator is voor gebruik bij de ontwikkeling, productie en onderhoud van radarapparatuur.

Optie pulsgenerator
De optioneel beschikbare pulsgenerator SMR-B14 is een ideale aanvulling op de pulsmodulator en genereert enkele en dubbele pulsen met pulsfrequenties tot 10 MHz.De pulsgenerator kan ook extern worden geactiveerd en in de externe poortmodus worden bediendDe pulsbreedte en de vertraging zijn door de gebruiker in een breed bereik selecteerbaar.

Digitale frequentie- en niveau-sweep
De digitale frequentiesweep met stappentijden vanaf 10 ms maakt gemakkelijke frequentie-responsmetingen op microgolfcircuits mogelijk.Een triggerinvoer maakt synchrone werking met externe apparatuur mogelijk.

De 20 dB-sweep maakt het bijvoorbeeld mogelijk om de compressie van de versterker of de mixer te bepalen.

De signaalgenerator

Optie AM/FM/Scan-modulator
De optionele AM/FM/Scan Modulator SMR-B5 die aan de basismodellen is toegevoegd, maakt ze tot volwaardige signaalgeneratoren met AM- en FM-modulatiecapaciteit.De optie omvat ook een LF-generator voor sinusgolf- en vierkantgolfsignalen van 0.1 Hz tot 10 MHz.

FM en FSK
De FM-modulator heeft een modulatiebandbreedte van DC tot 5 MHz.

Simultane modulatiemodi
Alle modulatiemodi van de R&S SMR kunnen worden gecombineerd, waardoor complexe modulatiesignalen voor moderne communicatie- en locatie-systemen kunnen worden gegenereerd.De combinatie van pulsmodulatie en FM simuleert Doppler-effecten of chirpsignalenSimultane AM- en pulsmodulatie zorgt voor de soorten signaal die voorkomen bij pulsradartoepassingen met een roterende antenne.De combinatie van FM en AM kan worden gebruikt om fading effecten van FM-ontvangers te controleren.

De synthetische sweep generator.

De analoge rampsweep-modus komt overeen met de analoge sweep van klassieke sweepgeneratoren, behalve dat de sweep volledig is gesynchroniseerd over het volledige bereik.de uitstekende frequentiegewogenheid van de digitale stapsveeg wordt over het geheel bereikt, en dit bij veel hogere sweep-snelheden van min. 600 MHz/ms bij frequenties > 2 GHz.

In combinatie met scalaire netwerkanalysatoren of geschikte spectrumanalysatoren kan bijvoorbeeld realtime aanpassing van microgolffilters worden uitgevoerd.

Voor het markeren van belangrijke frequentiebereiken, zoals filterbandbreedten of de positie van de dempingspolen, the ¸SMR has 10 user-selectable frequency markers which can be output as pulse markers at the marker output (TTL level) or alternatively modulated on the RF level as level markers (level reduction of 1 dB).

De R&S SMR als upconverter

Invoeroptie IF
Vectorsignaalgeneratoren zoals de SMIQ genereren alle soorten digitaal gemoduleerde signalen tot 6,4 GHz.de SMR biedt upconversie via de IF-invoeroptieEen typische toepassing is weergegeven in de bovenstaande figuur. De I/Q Modulatie Generator AMIQ levert de I en Q signalen (1) die nodig zijn om de Vector Signal Generator SMIQ te moduleren.Het gemoduleerde RF-signaal van de SMIQ (2) wordt rechtstreeks op de IF-invoer van de SMR aangebracht.Bij de RF-uitgang van de SMR wordt het omgezette, digitaal gemoduleerde signaal van de SMIQ naar buiten gebracht (3).de selectieve circuits van de DUT scheiden het gewenste signaal van ongewenste componenten die tijdens de upconversie worden gegenereerdAls alternatief kunnen geschikte externe bandpassfilters worden gebruikt.

Onze dienst:

Een one-stop service van productie tot verzending.
1Uw vraag met betrekking tot onze producten of prijzen zal binnen 24 uur worden beantwoord.
2Goed opgeleid en ervaren personeel om al uw vragen te beantwoorden.
3Een distributeurschip is aangeboden voor uw unieke ontwerp en een aantal van onze huidige modellen.
4Bescherming van uw verkoopruimte, ontwerpplannen en alle privé-informatie.

Vragen:

1Kun je bestellingen naar Canada of Australië verzenden?

Ja, dat kunnen we. We sturen bestellingen over de hele wereld.

2Welke leveringsmethode gebruikt u en de levertijd?

We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.

3Wat is uw betalingstermijn?

100% T/T betaling voor verzending.

4Hoe kan ik nog meer vragen stellen?

U kunt ons online contacteren of een bericht achterlaten.
