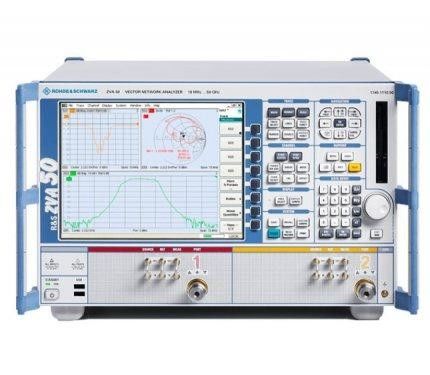

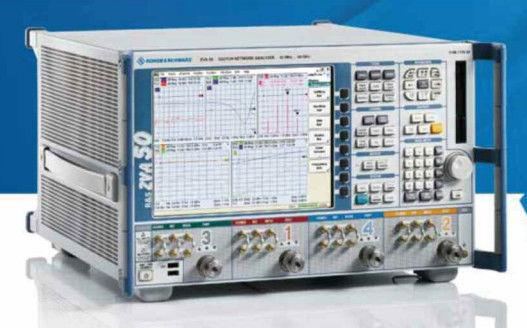

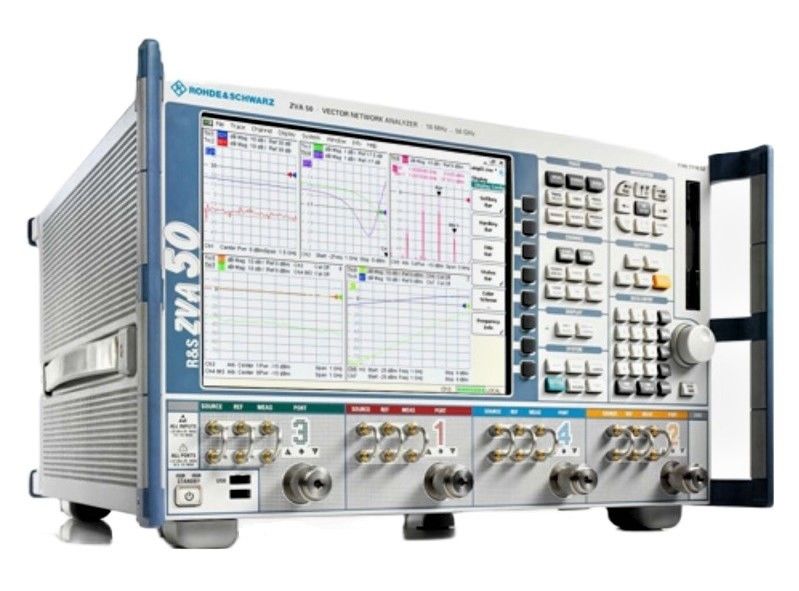

Rohde en Schwarz ZVA50 Netwerkanalyseur Meerdere doeleinden benchtop gebruikte testapparatuur

Beschrijving van Rohde en Schwarz ZVA50

De nieuwe R&S ZVA50 is's werelds eerste vierpoort 50 GHz-netwerkanalysator met twee geïntegreerde bronnen.de analysator maakt het voor het eerst mogelijk met één enkel instrument metingen uit te voeren op multipoort- en gebalanceerde componenten in dit frequentiebereikDe R&S ZVA50 biedt ook unieke functies en specificaties voor pulsmessingen in radar- en satelliettoepassingen.

Bovendien bespaart de tweede geïntegreerde bron van de R&S ZVA50 geld doordat de externe generator die gewoonlijk nodig is voor intermodulatie- en mixmeetingen wordt geëlimineerd.Dit vereenvoudigt het gebruik en de testinstelling aanzienlijkBovendien vegt de geïntegreerde bron het te analyseren frequentiebereik 10 maal sneller dan externe oplossingen en verhoogt daarmee de meetdoorvoer aanzienlijk.Aangezien S-parameter- en intermodulatiemetingen gelijktijdig kunnen worden uitgevoerd, DUT's moeten slechts één keer worden aangesloten - een duidelijke voorsprong op de meetsnelheid.

De vierpoortarchitectuur van de R&S ZVA50 stelt gebruikers in staat tests uit te voeren op gebalanceerde componenten.De geïntegreerde samenhangende bronnen maken het mogelijk om lineaire en niet-lineaire DUT's te meten met behulp van differentiële prikkelsignalen.De faseverschuiving tussen de twee signalen kan door de gebruiker worden geselecteerd, waardoor actieve componenten onder reële omstandigheden kunnen worden geanalyseerd.

De R&S ZVA50 beschikt over een aantal assistenten die de best mogelijke ondersteuning bieden bij het uitvoeren van complexe meettaken.gepulseerde en differentiële metingenHet is mogelijk tot 60.000 meetpunten per spoor te meten, en er zijn handige markerings- en analysefuncties voor de evaluatie ervan.Er kunnen in totaal 100 sporen worden weergegeven.Andere hoogtepunten van de R&S ZVA50 zijn de veelzijdige wiskundige functies, het in-/uitbedden van virtuele netwerken voor impedantieafsluiting, evenals uitgebreide kalibratie methoden.

De R&S ZVA50 ondersteunt alle conventionele methoden die nodig zijn voor pulsmessingen in radar- en satelliettoepassingen.Een grote meetbandbreedte van 15 MHz in combinatie met hoge bemonsteringspercentages maakt het mogelijk om pulsprofiele met een tijdresolutie van 12Optimale waarden voor dynamisch bereik (130 dB), uitgangsvermogen (+13 dBm) en meetsnelheid (3,5 μs/punt) maken de R&S ZVA50 ook een veilige investering voor toekomstige toepassingen.

Specificatie van Rohde And Schwarz ZVA50

• High-end netwerkanalysator van de ZVA-serie
• Optie voor het meten van een gepulseerd profiel
• Optie waardige differentiële metingen
• Hoge meetsnelheid
• Veelzijdige functionaliteit
• GPIB, LAN, USB
• Multiportconcept
• Twee interne bronnen
• Hoogste prestaties van de netwerkanalysator
• Moderne gebruikersinterface (Windows)

Lijst van opties van ZVA50
