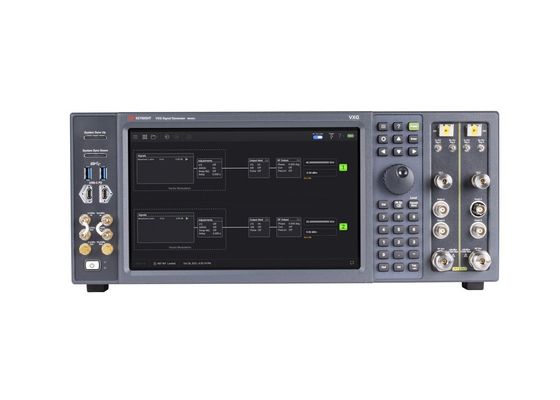

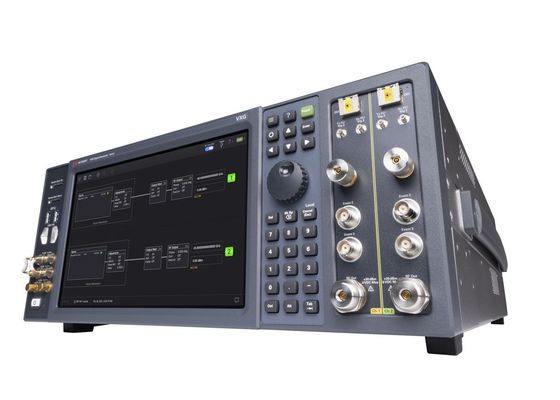

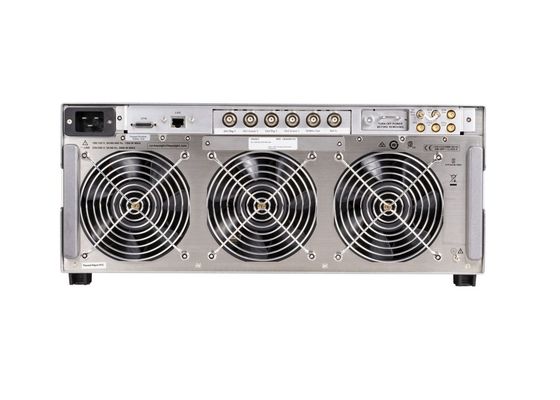

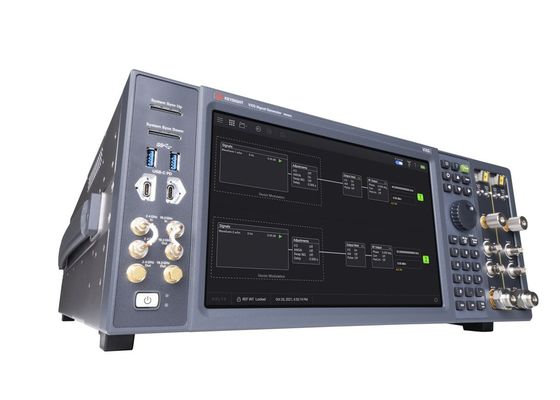

Over de M9484C VXG Vector Signal Generator

De M9484C VXG is de eerste vectorsignaalgenerator in de industrie die signalen tot 54 GHz kan genereren met 2,5 GHz modulatiebandbreedte per kanaal.De VXG vector signaal generator helpt u de volgende grens van draadloze technologie zoals 5G en satellietcommunicatie te leveren met een volledig geïntegreerde, gekalibreerde en gesynchroniseerde oplossing.

Prestatiespecificaties voor Keysight M9484C VXG-vectorsignaalgenerator

Definities en voorwaarden

Specificatie
Specifications represent the warranted performance of a calibrated Keysight M9484C VXG Vector Signal Generator that has been stored for a minimum of 2 hours within the operating temperature of 0 to 50 °C, tenzij anders aangegeven, en na een opwarmingsperiode van 45 minuten. De specificaties omvatten de meetonzekerheid.

Typisch
Typisch (typical) beschrijft aanvullende productprestatie-informatie voor de Keysight M9484C VXG Vector Signal Generator die niet onder de productgarantie valt.Het verwijst naar prestaties die verder gaan dan de specificaties die 80 procent van de eenheden vertoont met een betrouwbaarheidsniveau van 90 procent bij kamertemperatuur (ongeveer 25 °C)De typische prestaties omvatten niet de meetonzekerheid.

Nominale
Nominale (nom) waarden geven de verwachte gemiddelde of gemiddelde prestaties aan van de Keysight M9484C VXG Vector Signal Generator of een attribuut waarvan de prestaties volgens ontwerp zijn, zoals de 50-ohm-connector.Deze gegevens zijn niet gegarandeerd en worden gemeten bij kamertemperatuur (ongeveer 25 °C).

Gemeten
gemeten (maatregelen) beschrijft een kenmerk van de Keysight M9484C VXG vectorsignaalgenerator dat tijdens de ontwerpfase wordt gemeten om de verwachte prestaties te communiceren;zoals amplitudeverschuiving vs.Deze gegevens zijn niet gegarandeerd en worden gemeten bij kamertemperatuur (ongeveer 25 °C).

Al het bovenstaande is van toepassing wanneer de Keysight M9484C VXG Vector Signal Generator in de standaardinstellingen wordt gebruikt, tenzij anders vermeld.

Hoogtepunten -Keysight M9484C VXG Vector Signal Generator

Het ontwerpen van 5G- en satellietcommunicatiesystemen vereist strakke ontwerpmarges en tijdlijnen, complexe modulatie en naleving van strenge normen.Je staat voor een geheel nieuwe reeks ontwerp- en testproblemen., met inbegrip van bredere bandbreedten, hogere frequenties en grotere systeemcomplexiteit.De Keysight M9484C VXG Vector Signal Generator biedt de eerste vectorsignaalgenerator in de industrie met een frequentiebereik tot 54 GHz en 2 GHz..5 GHz modulatiebandbreedte in één instrument, of tot 110 GHz met de V3080A frequentieverlenger en 5 GHz met kanaalbinding, voor uw volgende doorbraak.

• Ondersteunt MIMO realtime fading voor alle 3GPP 5G NR conformiteitstests van basisstations met PathWave Signal Generation software.
• Dekt alle 5G NR-frequentiebanden en de V/W-band voor satellietcommunicatie.
• Genereert complexe breedbandsignalen die nodig zijn voor drageraggregatie en digitale pre-distortie (DPD) toepassingen.
• Biedt superieure RF-prestaties voor het nauwkeurig karakteriseren van apparaten die worden getest, zoals fasegeluid, foutvectorgrootte (EVM) en aangrenzende kanaalvermogensverhouding (ACPR).
• Vergemakkelijkt MIMO- en beamforming-testinstellingen met maximaal 4 gesynchroniseerde en fasecoherente kanalen in één instrument en meer dan 32 kanalen in meerdere instrumenten.
• Stroomlijnt complexe testscenario's voor ontvangers met's werelds eerste 8-virtuele signaal-emulatie per RF-kanaal.

Frequentie - Keysight M9484C VXG Vector Signal Generator
