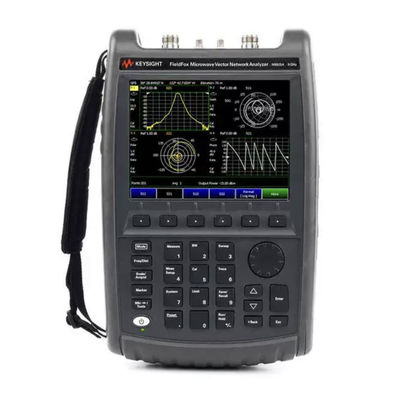

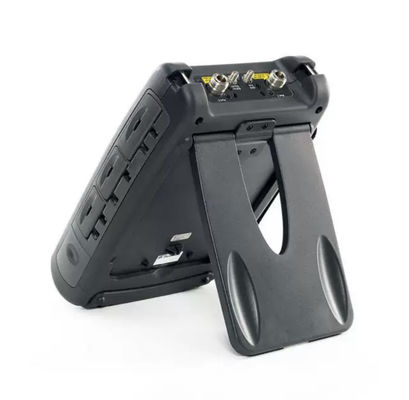

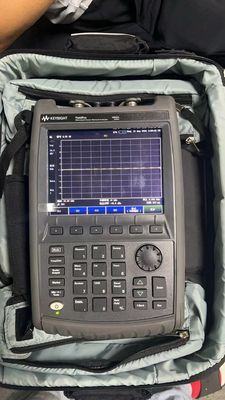

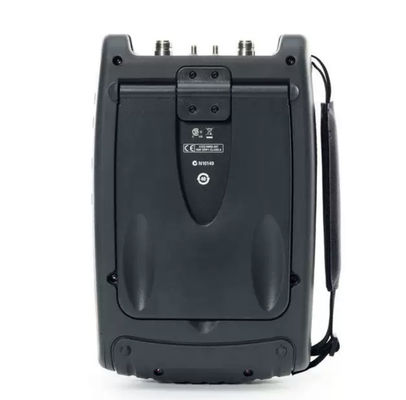

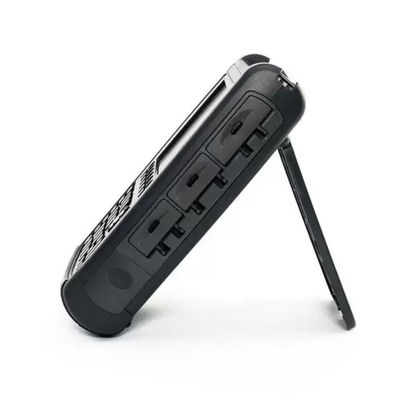

• VNA-frequentiebereik: 30 kHz tot 9 GHz
• Metingen op standaardinstrument: transmissie/reflectie of S21 en S11, grootte en fase
• Kalibraties op standaardinstrument: CalReady, OSL, respons en versterkte respons cal
• Draag de lichtste hand VNA met slechts 6,6 lb.
• Makkelijk aan uw specifieke toepassing aan te passen met optionele software
• Uitbreiding van de mogelijkheden met optionele twee-poort VNA, tijd-domein reflectometer, vector voltmeter, kabel en antenne analysator en meer
• Gemiddeld vermogen en puls vermogen gemeten met een USB-vermogen sensor (optie)
• Alle vier de S-parameters tegelijkertijd met één enkele verbinding met een dynamisch bereik van maximaal 95 dB (optioneel)

Opties kunnen aan uw bestelling worden toegevoegd in de sectie accessoires aan de linkerkant van deze pagina.

Tot de beschikbare opties behoren:

• VNA tijdsgebied
• VNA-volle 2-poort S-parameters
• TDR-kabelmeting
• Analyse van kabels en antennes
• Vectorvoltmeter
• Ondersteuning van de USB-stroomsensor

FieldFox kan worden geconfigureerd met volledige 2-poort-capaciteit voor metingen van alle vier S-parameters en volledige 2-poort-kalibratie.

Met een volledige 2-poort netwerk-analysator, kunt u de voor- en achterkant kenmerken van uw component te meten zonder dat het te ontkoppelen, draaien, en opnieuw verbinden met de analysator.Bovendien, de volledige 2-poort kalibratie geeft u de best mogelijke meetnauwkeurigheid.

De vier onafhankelijke, gevoelige ontvangers van FieldFox bieden 94 dB dynamisch bereik voor de meting van hoge afstoting, smalbandapparaten zoals holtefilters.De ontvangers maken ook volledige 2-poort foutcorrectie met de onbekende door middel van de methode, waardoor gebruikers niet-inzetbare apparaten nauwkeurig en eenvoudig kunnen meten.

De kalibratie-engine van FieldFox is dezelfde als die van de gerespecteerde Keysight ENA en PNA-netwerkanalyseurs.FieldFox maakt gebruik van Keysight microwave expertise om consistente metingen te leveren met Keysight benchtop VNA's.

Dynamisch bereik en maximale demping Het dynamisch bereik is het verschil tussen het maximale uitgangsvermogen dat beschikbaar is van de FieldFox-bron en de geluidsvloer van de tweede FieldFox.Zorg ervoor dat geen van beide FieldFox's ADC's in overrange gaatDynamisch bereik is ook van toepassing bij het testen van apparaten zoals filters, waarbij er weinig verlies in de doorlaatband is,en een aanzienlijk verlies in de stopband, en zowel de doorgang als de stopband moeten tegelijkertijd op het scherm worden weergegeven (dezelfde sweep).Maximale demping is het verschil tussen het maximale uitgangsvermogen dat beschikbaar is van de bron van FieldFox en de geluidsvloer van FieldFoxDe maximale verzwakking is van toepassing bij het testen van apparaten zoals kabels, die over het geveegde frequentiebereik relatief gelijkmatig verliezen.De weergegeven waarden zijn gebaseerd op de aanbevolen minimale RBW van 3 kHz wanneer de frequentieverwijzingen via GPS worden vergrendeldHet vergrendelen van de frequentieverwijzingen naar GPS zorgt voor een grotere frequentie nauwkeurigheid van de FieldFox-eenheden en het gebruik van een smaller RBW,Dit resulteert in een lagere DANL.Wanneer de GPS-signalen niet te allen tijde aanwezig kunnen zijn, kan de GPS-houdmodus worden gebruikt.

Absolute vermogen- en winstmetingsonzekerheden Geverifieerd met een invoerniveau van -10 dBm, piekdetector, 10 dB-afdaling, voorversterker uitgeschakeld, alle instellingen automatisch gekoppeld, geen opwarming vereist.Inclusief frequentiereactie onzekerheden. Veronderstelt een ERTA-systeem met behulp van een Keysight 11667A, 11667B of 11667C power splitter.

Algemene informatie

Stroomvoorziening Externe gelijkstroominvoer 15 tot 19 VDC, maximaal 40 watt bij opladen van de batterij

Externe wisselstroomadapter

Efficiëntieniveau IV

Input 100 tot 250 VAC, 50 tot 60 Hz, 1,25 tot 0,56 A

Uitgang 15 VDC, 4 A

Energieverbruik 14 watt typisch, afhankelijk van de modus

Batterij Lithium-ion 10,8 V, 4,6 A-h

Werktijd 3,5 uur (typisch), afhankelijk van de modus

Oplaadtijd Een volledig ontladen batterij duurt ongeveer 1,5 uur om te laden tot 80%. Vier uur tot 100%.≤ 85% RH Bergingstemperatuurgrens 20 tot 50°C, ≤ 85% RH

De batterijpakketten moeten worden bewaard in een omgeving met een lage luchtvochtigheid.

Langdurige blootstelling aan temperaturen boven 45°C kan de prestaties en levensduur van de batterij verminderen.

Testpoortconnectoren ≤ 18 GHz-modellen Type-N (f) 26,5 GHz-modellen 3,5 mm (m) voor de FieldFox-microgolfanalyseerder, N9918A en de FieldFox-microgolf-VNA-analyseerder, N9928A.

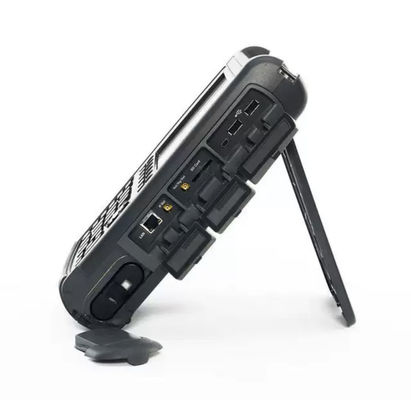

Op FieldFox SA N9938A kunt u kiezen tussen 3,5 mm (m) of Type-N (f).N9928A ≥ 32 GHz modellen NMD 2.4 mm (m), koppel.9 Nm of 8 in-lb, gebruik koppelknop N9910X-886 Display 6.5 ̊ transflectief kleur LCD-LED achtergrondverlichting Koptelefoon aansluiting 3,5 mm (1/8 inch) miniatuur audio aansluiting USB-A,2-poort USB 2.0 Mini USB, 1 poort1 Hi-speed USB 2.0; gebruikt voor SCPI-programmering; USBTMC (USB IEEE488) toetsenbord USB-toetsenborden worden ondersteund (gebruiker moet zijn eigen toetsenbord leveren) LAN-connector RJ-45 Gebruikt voor programmering, gegevensopslag, afstandsbediening,en verbinding met DataLink software N991xA, N992xA, N993xA 100/10 basis-T (automatische schakeling) N995xA, N996xA 1000/100/10 basis-T (automatische schakeling) SCPI via LAN met behulp van sockets en VX11 (LAN IEEE488);HTTP 1 SCPI via USB voor modellen N991x/2x/3x is alleen beschikbaar voor serienummeraansluiting die begint met MY5607/SG5607/US5607 of is geüpgraded met Optie N9910HU-100/200/300/400.

SCPI programmeren, met behulp van de ingebouwde LAN interface,

BenchVue-talen Engels, Spaans, Duits, Italiaans, Frans, Russisch, Japans, Chinees, Turks, Koreaans en Portugees

Voorinstelling Gebruikersvoorinstelling voor zowel voorinstelling van de modus als voorinstelling van het volledige systeem

Lijst met opties
