Harmonica

Aantal beschikbare harmonicum:100 (indien nodig gelijktijdig)
Maximale beschikbare harmonische frequentie:6 kHz (100e harmonische van 60 Hz)
Maximaal niveau van de individuele harmonische:30 % van het basisniveau
Inrichtingsmethode (gebruikerskeuze):% RMS, % fundamenteel, dB lager dan fundamentele absolute waarde

Flikker

Instelbereik:± 30% van de ingestelde spanning of stroom binnen de waarden van het bereik (60 % ∆V/V)
Flicker-diepte-modulatie nauwkeurigheid:0.025 %
Resolutie voor het instellen van de moduleringsdiepte:0.001 %
De vorm:rechthoekig of sinusvormig
Werkcyclus (vorm = rechthoekig):0.1 tot 99,9% ±31 μs
Modulatie Frequentiebereik:0.0008 Hz tot 40 Hz
Pst Indikatie nauwkeurigheid:0.25 % Alleen geldig voor spanning tussen 220 V en 240 V

Schommelende harmonieën

Aantal harmonische waarden:Elk getal van 0 tot alle ingestelde harmonische kan fluctueren
Instelbereik:± 30% van de nominale harmonische spanning
Fluctuatie nauwkeurigheid:0.025 %
Resolutie voor het instellen van de moduleringsdiepte:0.001 %
De vorm:rechthoekig of sinusvormig
Werkcyclus (vorm = rechthoekig):0.1 tot 99,9% ±31 μs
Modulatie Frequentiebereik:00,008 Hz tot 30 Hz

Kracht

Spanning:100 V tot 240 V met fluctuaties van maximaal 10%
Transitorische overspanningen:Impulsweerstand (overspanning) categorie II van IEC 60364-4-443
Frequentie:47 Hz tot 63 Hz
Maximaal verbruik:1000 VA 100 V ¥ 130 V, 1250 VA 130 V ¥ 240 V

Afmetingen

Hoogte:233 mm (9,17 inch)
Breedte:432 mm (17 inch)
Diepte:630 mm (24,8 inch)
Gewicht:23 kg (51 lb)

Wie heeft er een 6100A nodig?

De validatie van elektrische vermogen meetingen en de apparatuur die ze maken is vereist in vele disciplines: • In design engineering to guarantee that measurements are being made correctly and accurately • In manufacturing test to make certain that measurements are correct and repeatable on every unit manufactured • In service and calibration to ensure that instruments continue to perform to specification throughout their lifetime • In standards laboratories to ensure measurement techniques and equipment meet appropriate standardsDe Fluke 6100A biedt de gereedschappen, functies en prestaties om deze eisen volledig, nauwkeurig en betrouwbaar te vervullen.

Informatie over bestellingen

Model

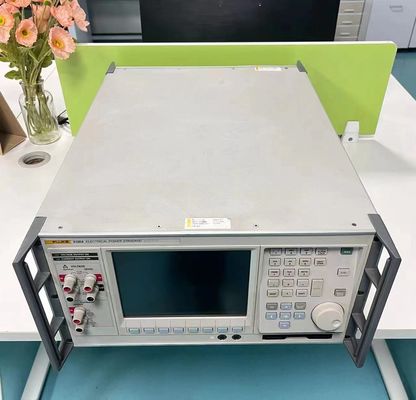

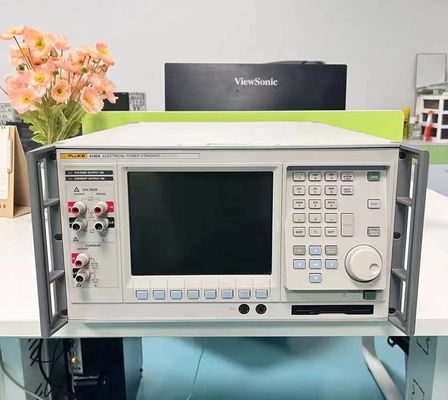

6100A Electrical Power Standard Master omvat:

• één fase, (één spanningskanaal tot 1000 V, één stroomkanaal tot 21 A)

• Gebruikersbediening en beeldscherm

• Interface via GPIB/RS232

• Verbinding met de hulp-eenheid

• Lijnsnoer

• Loodpakket

• Gebruikershandleiding

6101A-standaard voor hulpvermogen omvat:

• één fase, (één spanningskanaal tot 1000 V, één stroomkanaal tot 21 A)

• Kabel en interface voor verbinding met Master

• Lijnsnoer

• Lead kit 6100A/80A Electrical Power Standard Master bestaat uit:

• één fase (een spanningskanaal tot 1000 V, een stroomkanaal tot 80 A)

• Gebruikersbediening en beeldscherm

• Interface via GPIB/RS232

• Verbinding met de hulp-eenheid

• Lijnsnoer

• Loodpakket

• Gebruikershandleiding 6101A/80A Hulpkrachtstandaard bevat:

• één fase (een spanningskanaal tot 1000 V, een stroomkanaal tot 80 A)

• Kabel en interface voor verbinding met Master

• Lijnsnoer

• Lead kit 6100A/E Electrical Power Standard Master omvat:

• Eén fase (één spanningskanaal tot 1000 V, één stroomkanaal tot 21 A) met optie voor energie-telling

• Gebruikersbediening en beeldscherm

• Interface via GPIB/RS232

• Verbinding met de hulp-eenheid

• Lijnsnoer

• Loodpakket

• Gebruikershandleiding 6100A/E/80A Elektriciteitsstandaard omvat:

• Eén fase (één spanningskanaal tot 1000 V, één stroomkanaal tot 80 A) met optie voor energie-telling

• Kabel en interface voor verbinding met Master

• Lijnsnoer

• Loodpakket

• Gebruikershandleiding
