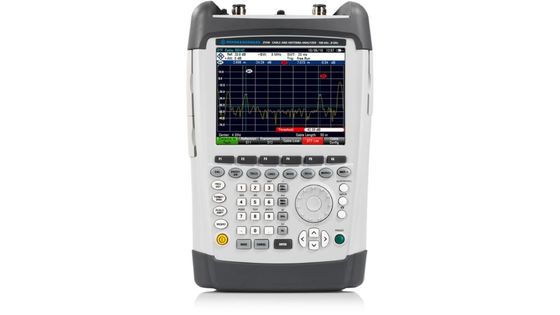

Rohde & Schwarz ZVH4 Draagbare kabelanalyseur Antenna-analyseur 2.0-poort N-type aansluiting ZVH4

Merknaam:	Rohde & Schwarz
Modelnummer:	ZVH
MOQ:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	1~3 Werkdagen
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Duitsland

Certificering:

ISO17025

Frequentiebereik:

100 kHz tot 3,6 GHz

Uitgangsvermogen:

0 dBm tot ¥40 dBm (nominaal), in 1 dB-stappen

Maximaal toelaatbaar niveau van vals signaal:

+17 dBm (nominaal)

Afbeelding:

6.5" kleuren LCD met VGA-resolutie

Batterijduur:

tot 3 uur

Gewicht:

< 3 kg (6,6 lb)

Verpakking Details:

Verpakking

Levering vermogen:

In voorraad

Markeren:

Rohde & Schwarz ZVH4

Rohde & Schwarz ZVH4 draagbare kabelanalyseerder

Antenna-analysator met N-type aansluiting

Productbeschrijving

BELANGRIJKSTE FEITEN VAN Rohde & Schwarz ZVH4 draagbare kabelanalysator

► Frequentiebereik van 100 kHz tot 3,6 GHz of 8 GHz

► 100 dB (typ.) dynamisch bereik voor filter- en antenne-isolatiemetingen

► Fabriekskalibratie over het gehele frequentiebereik

► Ingebouwde gelijkspanningsvoeding (bias) voor actieve componenten zoals versterkers

► Vermogensmeter optie

► Opslaan van meetresultaten op SD-geheugenkaart of USB-geheugenstick

► Eenvoudige bediening met door de gebruiker configureerbare testsequenties (wizard)

► Eenvoudig te vervangen lithium-ionbatterij voor maximaal 4,5 uur gebruik

► Robuuste, spatwaterdichte behuizing voor ruw werk in het veld

► Eenvoudige bediening door laag gewicht (3 kg met batterij) en gemakkelijk bereikbare functietoetsen

VOORDELEN EN BELANGRIJKSTE EIGENSCHAPPEN VAN Rohde & Schwarz ZVH4 draagbare kabelanalysator

Installatie van antennesystemen

► Afstand-tot-foutmetingen (DTF)

► Metingen van kabelverlies via één poort

► Reflectiemeting

► Transmissiemetingen

► Ingebouwde gelijkspanningsvoeding

► Positiebepaling met behulp van GPS-ontvanger

► Fabriekskalibratie van de R&S®ZVH

Onderhoud van antennesystemen

► Tweepoorts vectornetwerkanalyse

► Vectorvoltmeter

► Afsluitende en directionele vermogensmetingen

► Pulsanalyse met breedbandvermogenssensoren

► Interne kanaalvermogensmeter

► Spectrumanalysemetingen

► Spectrogrammetingen

Eenvoudige bediening

► Testrapport in slechts enkele stappen met behulp van de

R&S®ZVH-wizard

► Kanaaltabellen voor frequentie-instelling

► Optimaal aflezen van meetresultaten in elke situatie

► Bediening in verschillende talen

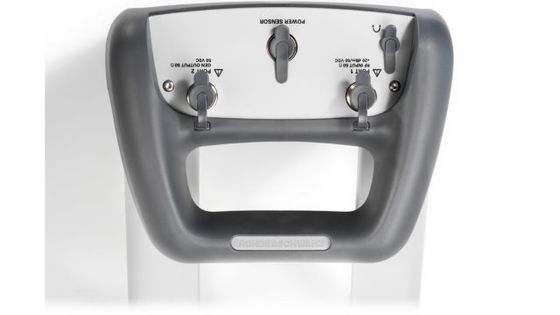

► Gemakkelijk toegankelijke, goed beschermde connectoren

Documentatie en afstandsbediening

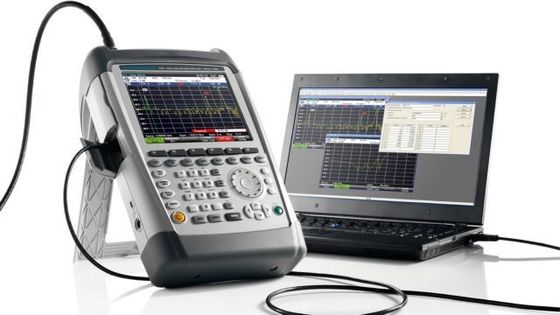

► R&S®InstrumentView-software voor documenteren

meetresultaten

► Afstandsbediening via LAN of USB

Specificaties van Rohde & Schwarz ZVH4 draagbare kabelanalyzer

Frequentie

Frequentiebereik	R&S®ZVH4	100 kHz tot 3,6 GHz
Frequentiebereik	R&S®ZVH8	100 kHz tot 8 GHz
Frequentie resolutie		1 Hz
Referentiefrequentie, intern
Totale referentienauwkeurigheid		± (tijd sinds laatste aanpassing × verouderingssnelheid)
Totale referentienauwkeurigheid		+ temperatuurafwijking + kalibratienauwkeurigheid
Veroudering per jaar		±1 × 10-6
Temperatuurafwijking	0 °C tot + 50 °C ¹	±1 × 10-6
Haalbare initiële kalibratienauwkeurigheid		±5 × 10-7
Referentiefrequentie, met R&S®HA-Z240 GPS-ontvangeroptie
Frequentie nauwkeurigheid	GPS aan, ≥ 1 min na satellietvergrendeling	±2,5 × 10–8
Frequentie nauwkeurigheid	tot 30 minuten na verlies van satellietvergrendeling	±5 × 10–8
Referentiefrequentie, met R&S®FSH-Z114 precisiefrequentiereferentieoptie
Veroudering per jaar		3,6 × 10–9
Temperatuurafwijking	0 °C tot + 50 °C	4 × 10–10
Haalbare initiële kalibratienauwkeurigheid		1 × 10–9
Totale referentieonzekerheid	R&S®FSH-Z114 aangesloten
	≥ 30 s na oscillatorvergrendeling	(tijd sinds laatste aanpassing × verouderingssnelheid) + temperatuurdrift + 3 × kalibratienauwkeurigheid (nominaal)
	≥ 2 min na oscillatorvergrendeling	(tijd sinds laatste aanpassing x verouderingssnelheid) + temperatuurafwijking + kalibratienauwkeurigheid

Frequentie uitlezing
Markerresolutie		0,1 Hz
Nauwkeurigheid		± (markeringsfrequentie × referentienauwkeurigheid) + 10% × meetbandbreedte + ½((fstop–fstart) / (gegevenspunten – 1) + 1 Hz)

Meting

Individuele metingen		reflectie (S11, S22)
	met R&S®ZVH-K39-optie	transmissie (S21,S12)
		kabelverlies met één poort
		afstand tot fout
Meetwizard
Leidt de gebruiker door een reeks individuele metingen, gebruikt de R&S®InstrumentView pc-software om de meetreeks te configureren, inclusief hints die op het scherm worden weergegeven; R&S®InstrumentView wordt ook gebruikt om de meetresultaten te combineren tot door de gebruiker configureerbare rapporten.

Meting opgezet
Uitgangsvermogen van de poort	geregeld via trackinggeneratordemping	0 dBm tot – 40 dBm (nom.), in stappen van 1 dB
Ontvangstpad RF-verzwakking		0 dB tot 30 dB in stappen van 5 dB
Gegevenspunten	selecteerbaar	101, 201, 401, 601, 631, 801, 1001, 1201
Meetbandbreedte	bereik	100 Hz tot 100 kHz in 1/3 volgorde
Traceermodi		helder/schrijfgemiddeld, interferentie
Traceermodi		onderdrukking
DC-vooroordeel
DC-bron	selecteerbaar	intern of extern
Uitgangspoort	selecteerbaar	poort 1 of 2
Uitgangsspanning	modus: intern	+12 V tot +32 V in stappen van 1 V
Maximaal uitgangsvermogen	modus: intern
	werkt met batterij	4 W
	bediend met AC-netspanning	10 W
Maximale continue uitgangsstroom	modus: intern	500mA
Trekker
Triggerbron		vrije loop, externe opkomst, externe val
Extern triggerniveau		TTL-niveau

Reflectiemeting S11, S22
Resultaatformaten		omvang, VSWR
Grootte
Bereik		1/2/5/10/20/50/100/120/150 dB, lineair 100%
Oplossing		0,01dB
VSWR
Bereik	selecteerbaar	1 tot 1,5, 2, 6, 11, 21 of 71
Gecorrigeerde directiviteit	100 kHz ≤ f ≤ 3 GHz	> 43dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 31dB (nom.)
Gecorrigeerde testpoortmatch	100 kHz ≤ f ≤ 3 GHz	> 40dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 30dB (nom.)
Meetonzekerheid		zie figuur “Onzekerheid bij reflectiemeting” op pagina 7

Transmissiemeting S21, S12 (met optie R&S®ZVH-K39)
Resultaat formaat		grootte
Meetbereik		–120dBtot+80dB
Weergavebereik	selecteerbaar	1/2/5/10/20/50/100/120/150dB,
Weergavebereik	selecteerbaar	lineair100%
Oplossing		0,01dB
Dynamisch bereik	RF-verzwakking = 5dB, volggeneratorniveau = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (nom.)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (typ.)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (typ.)
	6 GHz ≤ f < 8 GHz	> 50 dB (nom.)
Testpoortovereenkomst		zoals gespecificeerd voor testpoortinvoer/uitvoer
Meetonzekerheid	kalibratiemethode = volledige tweepoorts hoge nauwkeurigheid	zie figuur “Onzekerheid over de transmissiegrootte” op pagina 7

Meting van kabelverlies via één poort
Resultaat formaat		grootte
Bereik	selecteerbaar	1/2/5/10/20/50/100/120/150 dB
Oplossing		0,01dB

Analyse van afstand tot fout
Resultaatformaten		rendementsverlies, VSWR (gemiddelde en maximale indicatie)
Terug verlies
Bereik		1/2/5/10/20/50/100/120/150dB, lineair100%
Oplossing		0,01dB
VSWR
Bereik	selecteerbaar	1tot1,5,2,6,11,21of71
Foutresolutie in meters		(1,5 × 108 × snelheidsfactor/overspanning)
Maximale kabellengte	afhankelijk van kabelverlies	1500 m (nom.)

Immuniteit voor inmenging
Maximaal toelaatbaar vals signaal	meting = reflectie (S11)/kabelverlies met één poort/analyse van afstand tot fout
	RF-verzwakking = 5 dB	+10 dBm (nom.)
	RF-verzwakking = 30 dB	+17 dBm (nom.)
