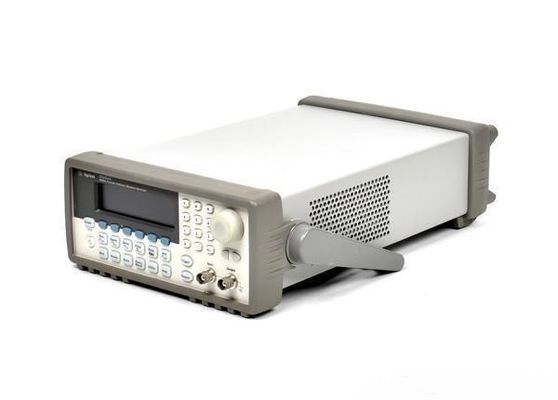

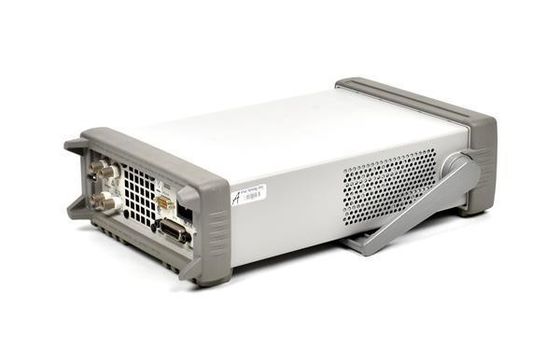

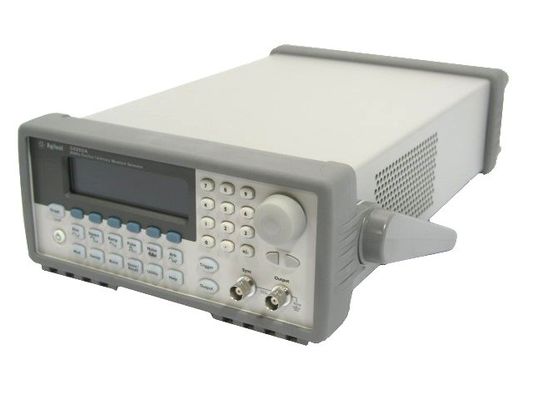

Keysight (Agilent/HP) 33250A 80MHz Functie / Arb Waveform Generator Beschrijving:

• 80 MHz sinus- en vierkantsgolf-uitgangen
• Sinus, vierkant, rampe, geluid en andere golfvormen
• 50 MHz pulsgolfvormen met variabele stijgings- en dalingstijden
• 12-bits, 200 MSa/s, 64K-punt diepe willekeurige golfvorm
• Kleurgrafische weergave

De Keysight (Agilent/HP) Technologies 33250A Function/Arbitrary Waveform Generator maakt gebruik van directe digitale synthese technieken om een stabiele, nauwkeurige output op alle golfvormen te creëren,met een resolutie tot 1 μHzDe voordelen zijn zichtbaar in elk signaal dat u produceert, van de nauwkeurigheid van de sinusgolffrequentie tot de snelle stijging/valtijden van vierkante golven, tot de lineariteit van de ramp.

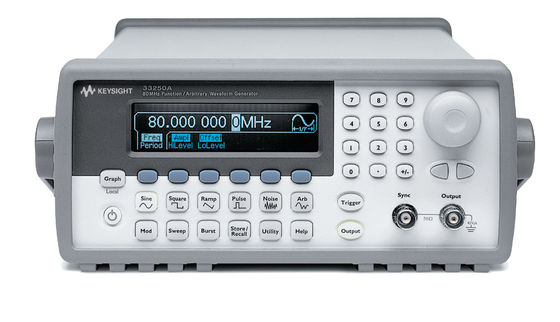

Het frontpaneel van de 33250A is eenvoudig en gebruiksvriendelijk.Je kunt zelfs de spanningswaarden direct in Vpp invoeren, Vrms, dBm of hoge/lage niveaus.

Met de 33250A kun je willekeurige golfvormen genereren met een verticale resolutie van 12 bits.64K geheugen diepteU kunt ook tot vier 64K-diepe willekeurige golfvormen opslaan in niet-vluchtig geheugen met door de gebruiker gedefinieerde namen om u te helpen de juiste golfvorm te vinden wanneer u het het meest nodig heeft.

Met de meegeleverde Keysight (Agilent/HP) IntuiLink-software kunt u eenvoudig complexe golfvormen maken, bewerken en downloaden met behulp van de intuiLink Arbitrary Waveform Editor.Of je kunt een golfvorm te vangen met behulp van IntuiLink oscilloscoop of DMM en stuur het naar de 33250A voor outputVoor programmeurs kunnen ActiveX-componenten worden gebruikt om het instrument te bedienen met behulp van SCPI-opdrachten. IntuiLink biedt de tools om eenvoudig golfvormen voor uw 33250A te maken, te downloaden en te beheren.

De 33250A kan eenvoudige pulsen genereren tot 50 MHz. Met variabele randtijd, pulsbreedte en spanningsniveau is de 33250A ideaal geschikt voor een breed scala aan pulsaanpassingen.

Met AM-, FM- en FSK-mogelijkheden is het gemakkelijk om golfvormen te moduleren met of zonder een aparte bron.Programmable barst count en gating u toestaan om uw signaal verder aan te passen.

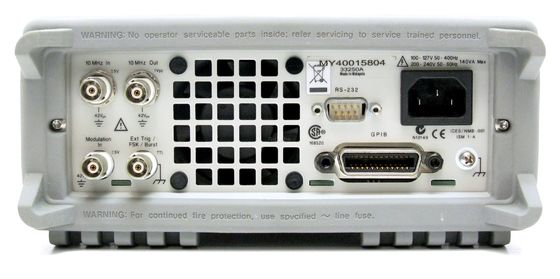

Voor systeemtoepassingen zijn zowel GPIB- als RS-232-interfaces standaard en ondersteunen ze volledige programmeerbaarheid met SCPI-opdrachten.

Het unieke ontwerp van de 33250A combineert een laagprofiel instrument met de voordelen van een kleurengrafisch display.De grafische interface stelt u ook in staat om willekeurige golfvormen snel en gemakkelijk te wijzigen.

De 33250A TCXO tijdsbasis geeft u een frequentiegewogenheid van 2 ppm voor uw meest veeleisende toepassingen.naar een andere 33250A, of op een Keysight (Agilent/HP) 33120A. Faseaanpassingen kunnen worden gemaakt vanaf het frontpaneel of via een computerinterface, waardoor precieze fase-kalibratie en -aanpassing mogelijk is.
