• Opties voor de snelheidsmodus tot 4 Gb/s
• Vier proeftoestand modus biedt vier monsters bij twee verschillende drempelwaarden van een enkel sonde punt
• Clockhysteresisinstellingen voor de staatmodus
• Volledige geheugen diepte timing modi tot 10 GHz
• Tot 400 Mb geheugendiepte opties (400 Mb full channel timing, 800 Mb 1⁄2 channel timing, 1,6 Gb 1⁄4 channel timing)
• De-skew-interface voor timingmodes
• Oogscanningstechnologie met maximaal 5 ps x 5 mV-scans
• 12.5 GHz, 256K deep timing zoom

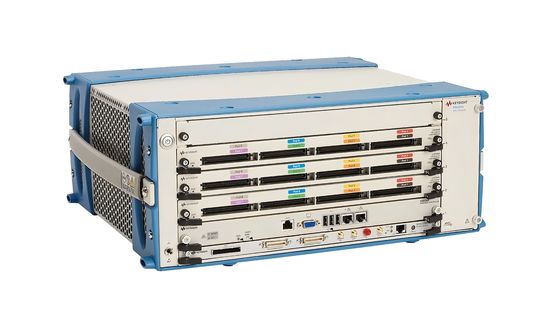

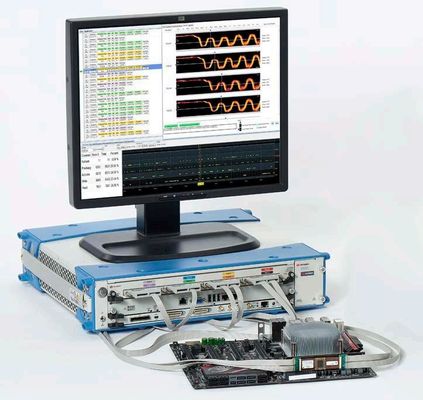

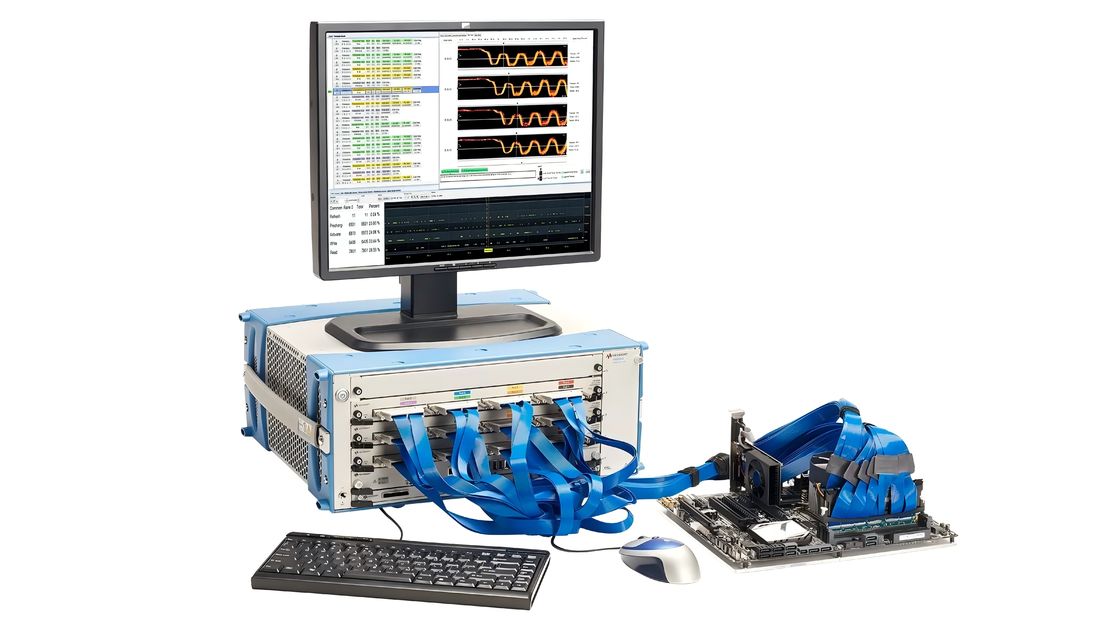

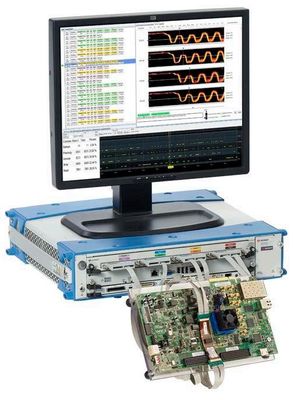

Keysight U4164A Logic Analyzer Module

met opties tot 4 Gb/s State Mode en 10 GHz Timing Mode

Productbeschrijving

De Keysight Technologies, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. De U4164A-logical analyzer module levert de volgende unieke mogelijkheden waarmee u metingen kunt maken en niveaus van inzicht kunt bereiken die niet beschikbaar zijn met andere logical analyzers:

¢ Vier proeftoestanden bieden vier proeven met twee verschillende drempelinstellingen van een enkelvoudige verbinding tot hoge snelheidsgegevenssignalen onder test 1

¢Dual sample, dual threshold state mode

¢Clock hysteresis stelt de gebruiker in staat om een hysteresisbereik rond de klokdrempel te definiëren

¥10 GHz 1⁄4 kanaal conventionele en overgangsmodus 2

¢Software-tool voor het timen van de vervorming

Optie van 400 Mb (monster) geheugendiepte

¢ Vier snelheidsopties die overeenkomen met de staat klokfrequentie, gegevensfrequentie en timing modus steekproeffrequenties

Toepassingen

¢Functioneel valideren van geheugensystemen en andere digitale hogesnelheidssystemen met een snelheid tot 4 Gb/s

¢Debug van hardware en software in hogesnelheidsdigitale systemen die tot 4 Gb/s werken

¢Qualitatieve inzicht in de signaalintegrititeit op busniveau met oogscan of DDR-oogscan

Kenmerken

¢State capture tot 4 Gb/s op 68 kanalen, 2,5 Gb/s op 136 kanalen per module

¢ betrouwbare gegevensopname op oogopeningen van slechts 100 ps bij 100 mV

¥ 12,5 GHz timing zoom met 256 K sample memory

¢geheugendiepte tot 400 M monsters

¢Een breed scala aan sondeloplossingen, waaronder BGA, interposer, mid-bus en flying leads

¢ Tot 10.880 kanalen in een systeem met multiframe

Gebruikerswaarden

¢Vertrouwen in staatmetingen met signaal oogopeningen zo klein als 100 ps bij 100 mV

¢In een paar minuten snel informatie over de signaalintegratie bekijken op alle bussen van uw ontwerp onder een breed scala aan bedrijfsomstandigheden

¢Snel en eenvoudig opzetten van complexe DDR- en LPDDR-metingen

De U4164A met de 2 GHz-snelheidscapture-functie is de eerste optie voor het opnemen van de snelheid van de toestel.Met de optie 5 GHz staat snelheid kunt u de hoogste snelheden (tot 4 Gb/s) vastleggen voor DDR/LPDDR geheugensystemen

¢Dual-sample-state-modus: stel afzonderlijke steekproefposities en drempels vast voor DDR/LPDDR-lees/schrijfopnames voor gegevenssnelheden van minder dan 2500 Mb/s vanaf één sondepunt

¢Vier-sample-toestand: stel afzonderlijke steekproefposities en drempels vast voor DDR/LPDDR-lezen/schrijven en stijgende/daling edge-opnames voor gegevenssnelheden van meer dan 2500 Mb/s vanaf één sondepunt

¢klokhysteresis: vermijd vals bemonsteren van luidruchtige klokinvoeringen wanneer differentiaalklokken uitgaan

¢ 10 GHz kwartkanaal conventionele en overgangstijdmodus: identificeren van tijdproblemen in diepe sporen met een hoge steekproefresolutie

Optie 400 Mb (monster) geheugendiepte: vang meer systeemactiviteit op zodat u complexe problemen kunt debuggeren wanneer het symptoom en de oorzaak ver van elkaar verwijderd zijn

Quad-sample-toestand

In de toestand met vier monsters kunnen vier monsters met twee verschillende drempelwaarden worden gebruikt voor een verbinding met één aanraking met de geteste snelle gegevenssignalen.Dit resulteert in vier unieke steekproefposities bij twee unieke drempelwaarden.. Single-touch verbinding behoudt sonde routing ruimte en geminimaliseerde sonde belasting op high-speed digitale systemen. DDR4 en LPDDR4 probing voor gegevenssnelheden boven 2.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, DDR4 en LPDDR4 activeren en weergeven met gegevenssnelheden tot 4 Gb/s.

Bij werking in de quad-sample-stand op alle pods bedraagt het aantal kanalen 34 kanalen voor één U4164A, 68 kanalen voor twee U4164A of 102 kanalen voor drie U4164A-modules gecombineerd.Vier-sample-toestand is alleen beschikbaar met U4164A Optie -02G. Quad-sample-statusmodus kan worden geselecteerd op basis van per-pod-paar, dus als je slechts een deelverzameling signalen hebt die quad-sample-modus vereisen, kan het kanaal aantal hoger zijn.

Clock hysteresis

De U4164A-module heeft een unieke horlogehysteresisfunctie waarmee de gebruiker een bereik rond de horlogedrempel kan definiëren. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned off. Clock hysteresis verbetert staat modus opnames van systemen waar een differentiële klok ingang wordt uitgeschakeld en drijft tot nul volt.

De controle op hysteresis van de klok bevindt zich in de drempel dialoog voor de klok.Er is ook een input voor de hoeveelheid hysteresis instellen in millivolt rond de drempel tussen 0 en 1 volt.

Gebruik uw logica-analysator en ruimte voor krachtig inzicht

Combineer de krachtige triggering en protocol analyse van een logica analysator met de signaal integriteit inzicht van een scope om moeilijke ontwerp problemen op te lossen.Met Keysight View Scope kunt u gemakkelijk tijdsgebonden metingen maken tussen Keysight-logische analysatoren en oscilloscopenDe tijdgerelateerde logische analysator en de oscilloscoopgolfvormen zijn geïntegreerd in een enkele logische analysatorgolfvorm voor eenvoudig bekijken en analyseren.U kunt ook de oscilloscoop activeren van de logica analysator (of omgekeerd), en de twee instrumenten automatisch vervormen. Met View Scope kunt u de volgende taken gemakkelijker, sneller en effectiever uitvoeren:

¢ Bevestigen van de signaalintegrititeit

¢problemen op te sporen die worden veroorzaakt door signaalintegritie

¢ Bevestigen van de correcte werking van de A/D- en D/A-omvormers

¢Kwalificeren van correcte logische en tijdsgebonden verhoudingen tussen de analoge en digitale delen van een ontwerp
