Algemene informatie over Agilent N4373CLightwave-componentenanalysator

De N4373C Lightwave Component Analyzer (LCA) van Agilent biedt een modulatiebandbreedte van 50/67 GHz, waardoor het de ideale keuze is om elektro-optische componenten te ontwikkelen en te karakteriseren, voor de komende 40G/10GbE zoals gedefinieerd in IEEE802.3ba.

Nauwkeurigheid

Voor deze moderne optische transmissiesystemen met geavanceerde modulatieschema's is het van cruciaal belang dat de elektro-optische componenten een zeer vlakke S21-overdrachtsfunctie hebben in amplitude en vertraging. Deze prestatie kan alleen worden bereikt met een elektro-optische S-parametertest zoals geleverd door de N4373C LCA.

Bovendien is een snelle, nauwkeurige, herhaalbare en traceerbare karakterisering van deze elektro-optische componenten, zoals lasers, modulators en detectoren, vereist om de prestaties met betrekking tot modulatiebandbreedte, jitter, versterking en vervorming te garanderen.

Door het elektrische en optische ontwerp van de N4373C te optimaliseren voor de laagste ruis en rimpeling, is de nauwkeurigheid met meer dan een factor 2 verbeterd in vergelijking met zijn voorganger, de 86030A 50GHz LCA. Deze grotere nauwkeurigheid verbetert de opbrengst van tests die zijn uitgevoerd met de N4373C door de marges te verkleinen die nodig zijn om de geteste apparaten te doorstaan.

Dit geavanceerde ontwerp zorgt samen met de temperatuurgestabiliseerde zender en ontvanger voor herhaalbare metingen gedurende uren zonder herkalibratie.

Turn-key oplossing

De volledig geïntegreerde "turn-key" N4373C helpt de time-to-market te verkorten, vergeleken met de tijdrovende ontwikkeling van een zelfgemaakte opstelling. Bovendien krijgt u een volledig gespecificeerd, gemakkelijk overdraagbaar en betrouwbaar testinstrument. Met gegarandeerde specificaties neemt Agilent de verantwoordelijkheid om u te voorzien van nauwkeurige en traceerbare testresultaten die alleen kunnen worden bereikt in een kant-en-klare oplossing.

Hoge productiviteit

De N4373C bereikt snelle metingen dankzij de E8361/63C Performance Network Analyzer. Een uniek nieuw kalibratieconcept verkort de insteltijd aanzienlijk tot maximaal enkele minuten, afhankelijk van de geselecteerde meetparameters. Dit resulteert in een verhoogde productiviteit in R&D of op de productievloer.

Met behulp van de geavanceerde meetmogelijkheden van de netwerkanalysator kunnen alle S-parametergerelateerde kenmerken van het te testen apparaat, zoals responsiviteit en 3 dB-afsnijfrequentie, worden gekwalificeerd met de nieuwe N4373C Lightwave Component Analyzer van 10 MHz tot 40/50/67 GHz.

Netwerkanalysator

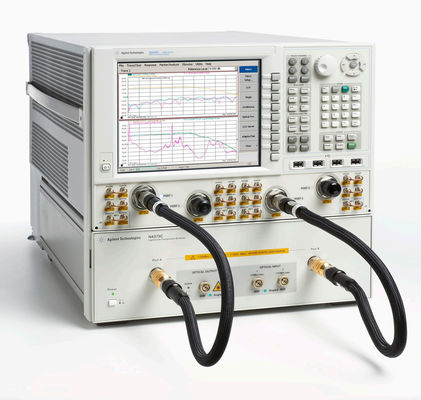

De N4373C LCA is gebaseerd op de nieuwe E8361/63C of de nieuwste N5245A netwerkanalysator met een identieke en bekende gebruikersinterface voor alle Agilent netwerkanalysatoren.

Absolute nauwkeurigheid van de frequentierespons

• ± 1,2 dB @ 50 GHz (typisch)
• ± 1,8 dB @ 65 GHz (typisch)

Relatieve nauwkeurigheid van de frequentierespons

• ± 0,8 dB @ 50 GHz (typisch)
• ± 1,3 dB @ 65 GHz (typisch)

Lawaai vloer

• -60(55) dB(A/W) voor O/E-metingen @ 50(65) GHz
• -64(59) dB(W/A) voor E/O-metingen @ 50(65) GHz

Lightwave Component Analyzer-softwareversie 2.3

Met een modulatiefrequentiebereik tot 67 GHz en een uitstekende nauwkeurigheid ondersteunt de N4373C S-parametertest van elektro-optische componenten voor IEEE 802.3ba-transmissiesystemen, evenals Radio over Fiber (RoF) en ruimtevaart- en defensietoepassingen (A&D) in de Frequentiebereik van 60 GHz.

De snelste time-to-market kan worden bereikt door de elektro-optische S-Parameter te testen met de N4373C, zodat u zich kunt concentreren op de ontwikkeling van uw hoogwaardige componenten.

Snelle en eenvoudige meetinstellingen verhogen de productiviteit omdat tijdrovende elektrische kalibratiestappen worden geautomatiseerd en optische kalibratie door de operator niet langer nodig is.

Bijkomende voordelen:

• Evenwichtige metingen nu tot 67 GHz (nieuw)
• Externe optische broningang voor testen bij alle golflengten tussen 1300 en 1600 nm
• 1310 en 1550 nm selecteerbare interne zender ter ondersteuning van IEEE 802.3ba componenttest
• Ingebouwde gemiddelde vermogensmeter voor snelle zendervermogentest
• Door de gebruiker te selecteren uitgangsvermogen van de optische zender helpt bij aanpassing aan de beoogde testomstandigheden
• Meer dan 10 keer sneller dan 86030A versnelt de productiviteit

​​Zender- en ontvangerspecificatiesvan Agilent N4373C Lightwave Component-analysator

Bestelinformatie of Agilent N4373C Lightwave-componentanalysator

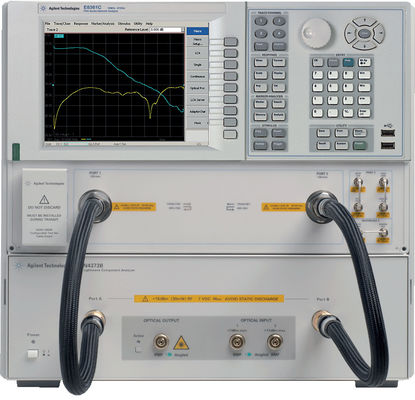

De N4373C bestaat uit een optische testset en een elektrische netwerkanalysator die mechanisch met elkaar verbonden zijn. Om uw investering in netwerkanalysatoren te beschermen, biedt Agilent de integratie van een reeds in bezit zijnde PNA met de optische testset zoals hieronder vermeld.
