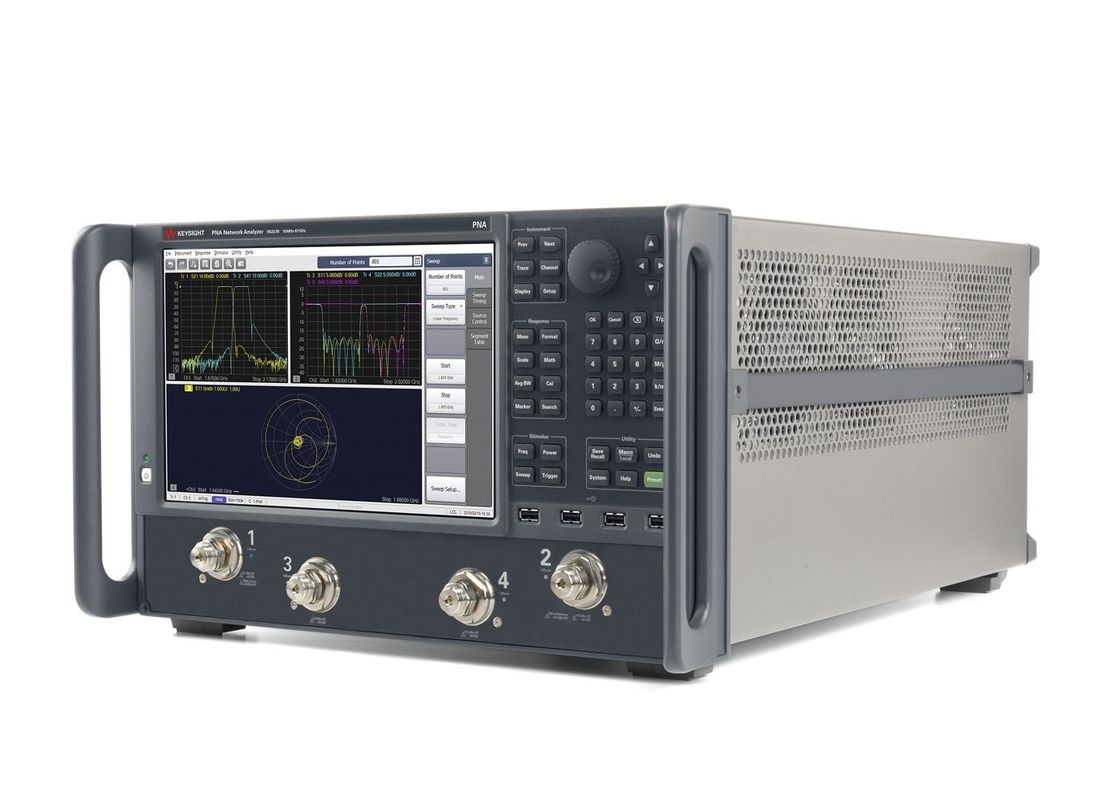

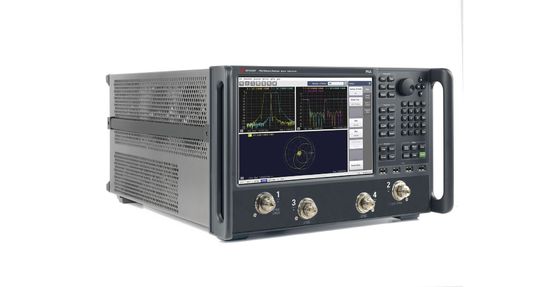

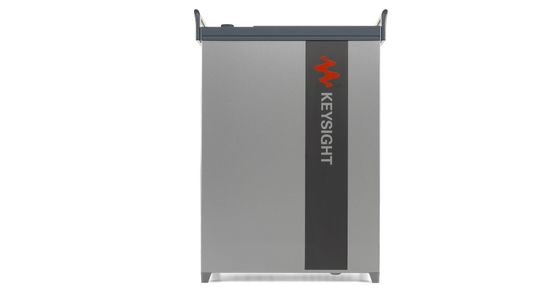

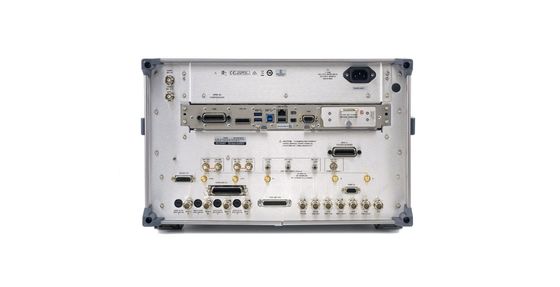

Hoogtepunten van Keysight N5227B PNA Microwave Network Analyzer

Een krachtige combinatie van hardware en software

De N5227B PNA-netwerkanalysator combineert hardware- en testsoftware-applicaties om snelle en nauwkeurige metingen te leveren voor een verscheidenheid aan apparaten.Gebruik netwerkanalysesoftware toepassingen om te verkennen, definieer en los problemen op in uw apparaten die worden getest. Parameterizeer uw versterker, mixer en frequentiekonverter gedrag met geavanceerde test software applicaties, waaronder geluidscijfer, EVM,en pulsed-RF.

Los uw meest ingewikkelde meetproblemen op met de N5227B VNA:

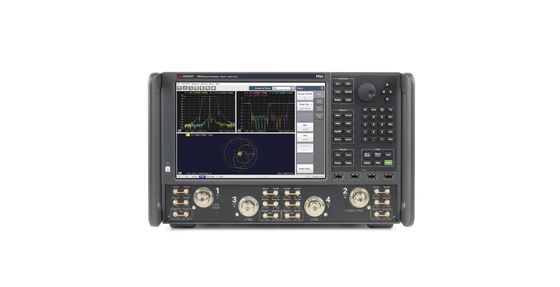

• Kies twee-poort single-source of vier-poort dual-source versies
• ingebouwde pulsmodulatoren en pulsgeneratoren met hefboom voor gepulseerde S-parametermetingen
• een laag ontvanger geluidsvloer en een hoog ontvanger compressie niveau
• een snelle meetsnelheid bereiken: 3,6 tot 23 μsec/punt
• S-parameters met de kleinste onzekerheid en de hoogste stabiliteit meten

Definities van Keysight N5227B PNA Microwave Network Analyzer

Alle specificaties en kenmerken gelden voor een bereik van 25 °C ± 5 °C (tenzij anders aangegeven) en 90 minuten nadat het apparaat is ingeschakeld.

Specificatie (specificaties):De specificaties omvatten beschermbanden om rekening te houden met de verwachte statistische prestatieverdeling, meetonzekerheden,en veranderingen in prestaties als gevolg van omgevingsomstandigheden.

Kenmerken:Een prestatieparameter waaraan het product naar verwachting voldoet voordat het de fabriek verlaat, maar die niet ter plaatse is gecontroleerd en niet onder de productgarantie valt.Een kenmerk omvat dezelfde beschermbanden als een specificatie.

Typisch (typisch):Verwachte prestaties van een gemiddeld apparaat zonder beschermende banden.

Nominale (naam):Een algemene, beschrijvende term die geen prestatieniveau impliceert en niet onder de productgarantie valt.

Aanvullende prestatiegegevens (SPD):Een prestatieparameter die wordt getest op een minimale reeks producten tijdens de ontwerpvalidering. Het omvat geen beschermbanden en valt niet onder de productgarantie. Kalibratie:Het proces van het meten van bekende normen om de systematische (herhaalbare) fouten van een netwerkanalysator te karakteriseren.

Gecorrigeerd (residuele):Het geeft de prestaties na foutcorrectie (kalibratie) aan. Het wordt bepaald door de kwaliteit van de kalibratiestandaarden en hoe goed ze bekend zijn, plus de herhaalbaarheid, stabiliteit en geluid van het systeem.

Niet gecorrigeerd (ruw):Indiceert de prestaties van het instrument zonder foutcorrectie. De niet-gecorrigeerde prestaties beïnvloeden de stabiliteit van een kalibratie.Dit omvat geen opties, tenzij anders vermeldU kunt ons vinden op www.keysight.com

Pagina 9 Standaard- en LFE-metingen:Met een LFE-optie, die hardware voor lage frequentieverlenging (LFE) toevoegt, overlapt het LFE-meetbereik met het standaardmeetbereik van 10 MHz tot 100 MHz.metingen van 500 Hz tot 100 MHz met behulp van LFE-hardware. Met LFE Disabled gebruiken metingen van 10 MHz tot 100 MHz standaard hardware. Voor metingen onder 10 MHz moet LFE ingeschakeld zijn. Alle metingen boven 100 MHz gebruiken standaard hardware,ongeacht de instelling LFE Activaat/Activaat.
