Kenmerken en voordelen

• DC-parametrische metingen met hoge resolutie met de 370B (resolutie tot 1 pA of 2 µV)
• Hoogspannings- en stroomvoorziening met de 371B (tot 3.000 V of 400 A)
• Ingebouwde cursormetingen: stip, venster en functielijn
• Kelvin Sense-metingen
• Sweep-meetmodus
• Golfvormvergelijking en middeling
• Volledig programmeerbaar
• Floppy Drive van 1,44 MB voor opslag van instellingen en bitmaps van curven
• Directe hardcopy met printer van derden

Toepassingen

• Parametrische karakterisering van halfgeleiders
• Foutanalyse
• Generatie van gegevensbladen
• Productietest
• Procesbewaking en kwaliteitscontrole
• Inkomende inspectie
• Component-matching

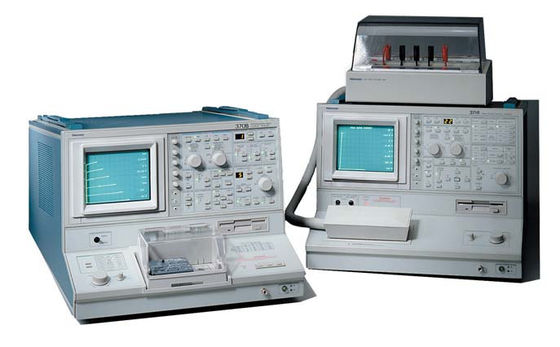

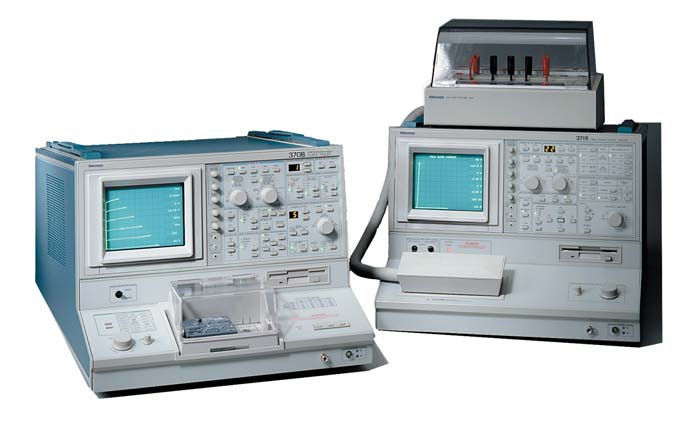

370B en 371B programmeerbare curvetracers

Tektronix-curvetracers bieden kracht en veelzijdigheid om de DC-karakteristieken van halfgeleiderapparaten te testen. De curvetracers 370B en 371B combineren een eenvoudig te gebruiken frontpaneel, digitale acquisitie en weergave, en programmeerbaarheid om aan een verscheidenheid aan toepassingsbehoeften te voldoen.

In het R&D-laboratorium worden Tektronix-curvetracers gebruikt voor de karakterisering van nieuwe ontwerpen, de extractie van SPICE-parameters, de analyse van fouten en het genereren van gegevensbladen. Bij productietests worden Tektronix-curvetracers gebruikt om de apparaatkwaliteit en procesbewaking te verifiëren. Ze worden ook gebruikt voor inkomende inspectie om de prestaties van apparaten te verifiëren, foutanalyses uit te voeren en componenten op elkaar af te stemmen.

De wereldstandaard voor curvetracers met hoge resolutie

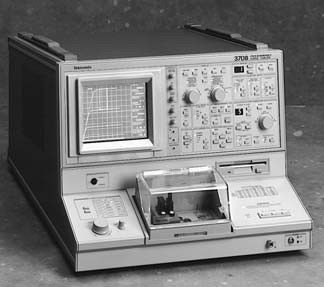

370B

De 370B, de wereldstandaard voor curvetracers met hoge resolutie, biedt een voedingscapaciteit van maximaal 20 A/2.000 V, gecombineerd met een meetresolutie van 1 pA en 50 µV. De 370B voert DC-parametrische karakterisering uit van geïntegreerde schakelingen, transistors, thyristors, diodes, SCR's, MOSFET's, elektro-optische componenten, zonnecellen, solid-state relais en andere halfgeleiderapparaten. Het heeft een bron- en meetconfiguratie met drukknoppen, zodat u gemakkelijk van de ene test naar de andere kunt overschakelen.

De marktleider op het gebied van krachtige curvetracers

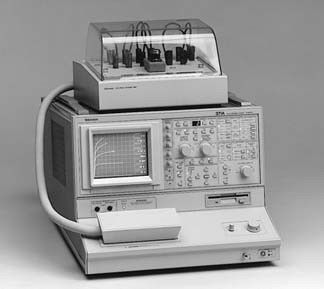

371B

De 371B, de marktleider op het gebied van curvetracers met hoog vermogen, voert DC-parametrische karakterisering uit op een breed scala aan vermogenshalfgeleiders, waaronder thyristors, SCR's, IGBT's en vermogens-MOSFET's. De hoogspanningscollectormodus maakt het testen van de uit-karakteristieken van een apparaat tot 3.000 volt mogelijk. De gepulseerde hoge-stroomcollectormodus levert uitgangsstroompulsen van meer dan 400 ampère piek om de aan-karakteristieken te testen en maakt testen met hoog vermogen tot 3.000 watt mogelijk. In de sweep-meetmodus construeert de 371B automatisch een reeks curven terwijl het apparaat wordt gestimuleerd met pulsen met een lage duty-cycle. Met deze mogelijkheid kunnen vermogenscurves worden weergegeven zonder overmatige verwarming van het apparaat.

Interactieve programmeerbare bediening

Interactieve controle van alle 370B- en 371B-metingen vindt plaats vanaf het volledig uitgeruste frontpaneel of via de GPIB. Elke bedrijfsparameter kan worden bestuurd met behulp van de GPIB-controller. LabView-stuurprogramma's uit de 370B- en 371B-serie zijn verkrijgbaar bij deTektronix.comwebsite. Deze drivers beschikken over veel van de bouwstenen om een ​​meetoplossing op maat te creëren.

Opstellingen en gedigitaliseerde curves opslaan en oproepen

Er kunnen maximaal 80 gedigitaliseerde karakteristieken op een diskette of in een intern niet-vluchtig geheugen worden opgeslagen en met één druk op de knop worden opgeroepen. Een live-curve kan vervolgens worden vergeleken met een eerder opgeslagen curve om het temperatuurverloop of andere veranderingen in bedrijfsparameters te beoordelen. Om de gegevens te helpen identificeren, kunnen maximaal 24 tekens tekst worden gebruikt om de curvegegevens te labelen of te annoteren.

Bedrijfsparameters kunnen worden aangepast, opgeslagen en opgeroepen met behulp van verschillende opslagmethoden, waaronder het 370B- en 371B-systeemgeheugen, de ingebouwde 1,44 MB diskettedrive, of extern verzonden via de GPIB-controller.

Geautomatiseerde cursor

De 370B en 371B bieden drie cursormeetmodi. De puntcursor biedt op elk moment directe schermuitlezing van spanning, stroom, GM of DC bèta. De venstercursor kan tussen twee curven worden geplaatst om een ​​klein signaal bèta of gm te meten en kan ook worden gebruikt voor visuele go/no-go-tests. De functieregelcursor biedt schermuitlezing van een hellings- of snijpuntwaarde.

Sweep-meetmodus

In de sweep-meetmodus construeert de curvetracer automatisch een reeks curven. De 371B bereikt dit met lage duty-cycle-pulsen. Met deze mogelijkheid kunnen vermogenscurves worden weergegeven zonder overmatige verwarming van het apparaat.

Directe afdrukken op papier

Curve-uitvoergegevens kunnen rechtstreeks vanaf de 370B en 371B naar een Citizen iDP-3240thermische printer worden verzonden. Het afdrukken kan doorgaan terwijl de 370B en 371B de volgende taken uitvoeren.

Kenmerken

Kenmerken van de 370B curvetracer

Collector aanbod

Beschikbaar piekvermogen

Bereik 16, 80 en 400 V -0,08, 0,4, 2, 10, 50, 220 W.

2.000 V-bereik -0,08, 0,4, 2, 10, 50 W.

Variabele collectortoevoerinstellingen als % van de maximale piekspanning -0 tot 100% in stappen van 0,1%.

Loopingcompensatie (typisch) Bereik -minimaal 100 pF.

Stappengenerator

Nauwkeurigheid

Toenemend -1,5%.

Absoluut -Minder dan 1,5% van de totale output + 3% x STEP AMPLITUDE-instelling + 1 mV of 1 nA.

Offsetregelingsbereik -Variabel van -10 tot +10 maal STAP-AMPLITUDE.

Oplossing -STAP AMPLITUDE-instelling x 1%.

Huidige modus

Amplitudebereik -50 nA tot 200 mA in een 1-2-5 reeks van 21 stappen.

Maximale stroom -20x STEP AMPLITUDE-instelling, 10x STEP AMPLITUDE-instelling wanneer de regeling is ingesteld op 200 mA.

Maximale spanning -Minimaal 10 V.

Maximale tegengestelde offsetstroom -10x STAP-AMPLITUDE.

Maximale tegengestelde volt -Minder dan 15 V.

Rimpel plus geluid -Minder dan 0,5% x STAP-AMPLITUDE + 10 nA.

Spanningsmodus

Bereik amplitudeschakelaar -50 mV naar 2 V, in een 1-2-5 reeks van 6 stappen.

Maximale spanning -20x STAP-AMPLITUDE.

Maximale stroom -Minimaal 500 mA bij 10 V of minder, minimaal 200 mA bij 15 V, minimaal 10 mA bij 40 V.

Kortsluitstroombegrenzing -500mA, +50%, -20%.

Maximale tegengestelde offsetstroom -10x STAP-AMPLITUDE.

Maximale tegenstroom -Minder dan 20 mA.

Rimpel plus geluid -Minder dan 0,5% x STAP-AMPLITUDE + 10 mV.

Staptarieven -2x lijnfrequentie (1 x lijnfrequentie in AC-collectorvoedingsmodus). Stappen vinden plaats bij 0 collectorspanning.

Gepulseerde stappen -80 µs of 300 µs breed, ±10%.

Stappen en offsetpolariteit -Komt overeen met de polariteit van de collectorvoeding wanneer STEP GENERATOR POLARITY INVERT is uitgeschakeld. Tegengesteld aan de collectortoevoerpolariteit wanneer STEP GENERATOR POLARITY INVERT is geselecteerd of de CONFIGURATIE-schakelaar is ingesteld op BASE COMMON. BASE COMMON-configuratie schakelt STEP GENERATOR POLARITY INVERT uit.

Aantal stappen -Varieert van 0 tot 10.

AUX-voorziening

Bereik -Van -40 tot +40 volt, met een stapresolutie van 20 mV.

Nauwkeurigheid (typisch) -Binnen 50 mV + 1,5% van de totale output.

Uitgangsstroom -Minimaal 100 nA bij ±20 V.

Minimaal 10 mA bij ±40 V.

Rimpel plus geluid -Minder dan 50 mVblz.

Verticaal afbuigsysteem buiten de winkel

Collector-/basisstroom

Bereik -1 µA/div tot 2 A/div in een reeks van 1-2-5.

X10 MAG breidt de maximale gevoeligheid uit tot 100 nA/div (1 nA resolutie).

Nauwkeurigheid (typisch) -Binnen 2% van WINDOW-cursoruitlezing + 0,1 x VERT/DIV-instelling.

Zenderstroom

Bereik -1 nA/div tot 2 mA/div in een 1-2-5 reeks X10 MAG breidt de maximale gevoeligheid uit tot 100 pA/div.

Nauwkeurigheid (typisch) -Binnen 2% van WINDOW-cursoruitlezing + 0,1 x VERT/DIV-instellingen + 1 nA.

Maximaal weergegeven ruis of rimpel -Afhankelijk van de instelling van MAX PEAK VOLTS.

Stappengeneratorweergave

Bereik -1 stap/verdeling.

1 stap/10 divisies met X10 MAG.

10 stappen/verdeling met STEP MULTI .1x.

Nauwkeurigheid -Binnen een deling van 0,3.

Weergave-offset (typisch)

Bereik -±10 divisies met een resolutie van 0,1 div.

Nauwkeurigheid -Binnen 1,5% van de offset + 0,1 x VERT/DIV-instelling.

Weergave X10 MAG (typisch)

Nauwkeurigheid -Binnen 1,5% van venstercursoruitlezing + 0,3 x VERT/DIV-instelling.

Weergave omkeren (typisch)

Nauwkeurigheid -Binnen 0,1 x VERT/DIV-instelling.

Verticale acquisitie van digitale opslag

A/D-converter

Oplossing -10-bits voor 10,24 divisies, 100 tellingen per divisie.

Max. Gegevenspunten -1024.

Max. Bemonsteringssnelheid -Lijnfrequentie x 1024.

Min. Bemonsteringssnelheid -Lijnfrequentie x 2.

Collector-/basisstroom

Bereik -1 µA/div tot 2 A/div in een reeks van 1-2-5.

X10 MAG breidt de maximale gevoeligheid uit tot 100 nA/div (1 nA resolutie).

Nauwkeurigheid -Binnen 1,5% van DOT-cursoruitlezing +0,05 x VERT/DIV-instelling.

Zenderstroom

Bereik -1 nA/div tot 2 mA/div in een 1-2-5 reeks.

X10 MAG breidt de maximale gevoeligheid uit tot 100 pA/div (resolutie van 1 pA).

Nauwkeurigheid -Binnen 1,5% van DOT-cursoruitlezing +0,05 x VERT/DIV-instelling + 1 nA.

Stappengeneratorweergave

Bereik -1 stap/verdeling, 1 stap/10 verdelingen met X10 MAG, 10 stappen/verdeling met STEP MULTI .1x.

Nauwkeurigheid -Binnen een deling van 0,3.

Weergave-offset (typisch)

Bereik -±10 divisies met een resolutie van 0,1 div.

Nauwkeurigheid -Binnen 1,5% van de offset + 0,06 x VERT/DIV-instelling.

Weergave X10 MAG (typisch)

Nauwkeurigheid -Binnen 1,5% van venstercursoruitlezing + 0,3 x VERT/DIV-instelling.

Weergave omkeren (typisch)

Nauwkeurigheid -Binnen 0,04 x VERT/DIV-instelling.

Horizontaal afbuigsysteem buiten de winkel

Collector volt

Bereik -50 nV/div tot 500 V/div in een 1-2-5 reeks.

X10 MAG breidt de maximale gevoeligheid uit tot 5 mV/div (resolutie van 50 µV).

Nauwkeurigheid (typisch) -Binnen 2% van WINDOW-cursoruitlezing + 0,1 x HORIZ/DIV-instelling.

Basis-/emittervolt

Bereik -50 mV tot 5 V/div in een 1-2-5 reeks.

X10 MAG breidt de maximale gevoeligheid uit tot 5 mV/div (resolutie van 50 µV).

Nauwkeurigheid (typisch) -Binnen 2% van WINDOW-cursoruitlezing + 0,1 x HORIZ/DIV-instelling.

Stappengeneratorweergave

Bereik -1 stap/verdeling, 1 stap/verdeling met X10 MAG, 10 stappen/verdeling met STEP MULTI .1x.

Nauwkeurigheid -Binnen een deling van 0,3.

Offset weergeven

Bereik -±10 delingen in stappen van 0,1 delingen.

Nauwkeurigheid -Binnen 1,5% van offset +0,1 x HORIZ/DIV-instelling.

Weergave X10 MAG

Nauwkeurigheid -Binnen 1,5% van venstercursoruitlezing + 0,3 x HORIZ/DIV-instelling.

Weergave omkeren

Nauwkeurigheid -Binnen 0,1 x HORIZ/DIV-instelling.

Horizontale acquisitie van digitale opslag

A/D-converter

Oplossing -10 bits voor 10,24 divisies, 100 tellingen per divisie.

Max. Gegevenspunten -1024.

Max. Bemonsteringssnelheid -Lijnfrequentie x 1024.

Min. Bemonsteringssnelheid -Lijnfrequentie x 2.

Collector volt

Bereik -50 mV/div tot 500 V/div in een 1-2-5 reeks.

X10 MAG breidt de maximale gevoeligheid uit tot 5 mV/div (resolutie van 50 µV).

Nauwkeurigheid -Binnen 1,5% van DOT-cursoruitlezing + 0,05 x HORZ/DIV-instelling.

Acquisitiemodi

Normaal, Envelop en Gemiddeld. Envelop is verticaal of horizontaal. Gemiddelde is voortschrijdend gemiddelde met een gewicht van 1/16.

Veiligheid

Normen voldaan -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 met tweede amendement.

371B Curve Tracer-karakteristieken

Collector aanbod

Modi (positieve en negatieve polariteit voor beide modi) -Hoge stroom: pulsen van 250 µs met maximale piek van 30 V.

Hoogspanning: volledig gelijkgerichte sinusgolf met maximale piek van 3.000 V.

Polariteitsmodi -NPN+.

PNP-.

Variabel collectoraanbod -Continu variabel van 0% tot 100% in stappen van 0,1%.

Looping-compensatie (hoogspanningsmodus) -De zwerfcapaciteit tussen de collectoraansluiting en de aarde wordt gecompenseerd tot maximaal 100 pF.

Herhalingsfrequentie gepulseerde collectortoevoer -

3 kW: 1/4 (0,25 x) lijnfrequentie.

300 W: 1/2 (0,5 x) lijnfrequentie.

Pulsbreedte (halve amplitude) -250 µs ±10% (meer dan 30% van de collectortoevoer).

Stroomonderbrekers -Zowel de hoogspannings- als de hogestroomvoeding zijn voorzien van onderbrekers die onafhankelijk werken. De hogestroomuitgangsonderbreker opent automatisch bij overstroom. Beide onderbrekers kunnen handmatig worden bediend.

Stappengenerator

Offsetregelingsbereik -Variabel 0 tot 10 keer STEP/OFFSET AMPLITUDE-instelling. Echter, 0 tot 5 keer wanneer STEP/OFFSET AMPLITUDE 5 V of 2 A is.

Aantal stappen -0 tot 10. Echter, 0 tot 5 bij STEP/OFFSET.

Stappolariteit -Positief, negatief.

Stapsnelheid -

Puls:

3 kW: 1/4 (0,25x) de lijnfrequentie, 300 W: 1/2 (0,5x) de lijnfrequentie.

Traptrede:

300 W, 3 W, 300 mW, 30 mW: 2x de lijnfrequentie.

Huidige modus

Amplitudebereik

Normale stap -1 µA tot 2 mA in 1-2-5 volgorde. COLLECTORVOEDING HOOGSPANNINGMODUS (30 W/3 W en 300 mW/30 mW).

Gepulseerde stap -1 mA tot 2 A in 1-2-5 volgorde. COLLECTOR LEVERT HOGE STROOMMODUS (3 kW/300 W).

Maximale stroom -20 x stapamplitude, behalve 10 keer STEP/OFFSET AMPLITUDE wanneer de regeling is ingesteld op 2 A per stap.

Maximale spanning -12V ±30%.

Nauwkeurigheid: minimaal 5 V.

Rimpel plus geluid -Binnen 1% van STAP-AMPLITUDE + 10 nA.

Spanningsmodus

Stapamplitudebereik -200 mV tot 5 V in 1-2-5-reeks.

Kortsluitstroombegrenzing -100mA +50%, -20%.

Maximale spanning -10 x STAP-AMPLITUDE, met 5 V-instelling.

20 x STAP-AMPLITUDE, behalve 5 V-instelling.

Rimpel plus geluid -Binnen 1% van STAP-AMPLITUDE + 10 mV.

Verticaal afbuigsysteem

Collectorstroom (lc) bereik

3 kW piekvermogen -1 A/DIV tot 50 A/DIV.

300 W piekvermogen -500 mA/DIV tot 5 A/DIV.

30 W piekvermogen -100 µA/DIV tot 5 mA/DIV.

3 W piekvermogen -10 µA/DIV tot 500 µA/DIV.

0,3 W piekvermogen -10 µA/DIV tot 500 µA/DIV.

0,03 W piekvermogen -1 µA/DIV tot 50 µA/DIV.

Collectorstroom (lc) Nauwkeurigheid -Binnen 0,1 DIV tot de verticale rasterlijnen.

Collectorstroom (lc) Cursornauwkeurigheid -Binnen 1,5% van uitlezing +0,1 DIV van de CURRENT/DIV-instelling.

Horizontaal afbuigsysteem

Bereik collectorvoedingsspanning (Vce).

3 kW, 300 W piekvermogen -100 mV/DIV tot 5 V/DIV in een 1-2-5-reeks.

30 W, 3 W piekvermogen -50 V/DIV tot 500 V/DIV in een 1-2-5-reeks.

300 mW, 30 mW piekvermogen -5 V/DIV tot 50 V/DIV in een 1-2-5-reeks.

Bereik stappengeneratorvolt (Vbe) -100 mV/DIV tot 5 V/DIV in een 1-2-5-reeks.

Stappengenerator Volt (Vbe) Nauwkeurigheid -Binnen 0,1 DIV van horizontale rasters.

Acquisitie van digitale opslag

A/D-converter

Oplossing -10 bits voor 1024 divisies, 100 punten per divisie.

Tolerantie -Binnen ±2 tellen.

Max. Gegevenspunt -1024.

Max. Samplefrequentie -1024 x lijnfrequentie.

Min. Samplefrequentie -1/8 x lijnfrequentie.

Veiligheid

Normen voldaan -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 met tweede amendement.
