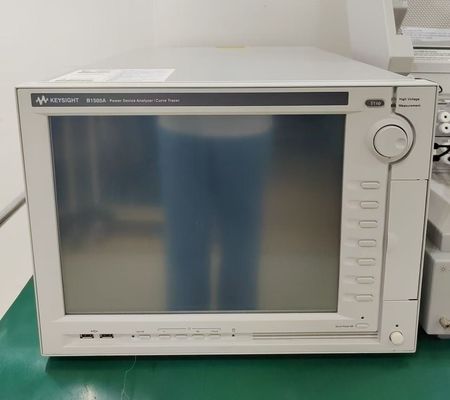

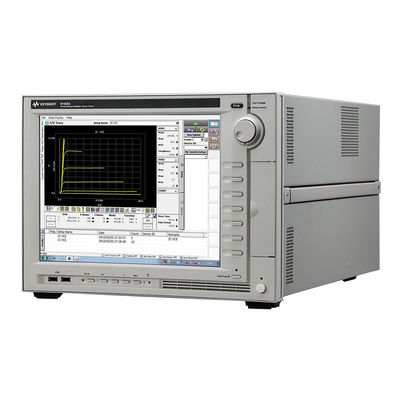

Keysight (Agilent) B1505A Power Device-analysator / curve-tracer

Beschrijving vanSleutelsight (Agilent) B1505A

De Agilent B1505A Power Device Analyzer / Curve Tracer is de enige single-box-oplossing die momenteel beschikbaar is met de mogelijkheid om apparaten met een hoog vermogen te karakteriseren vanaf het sub-picoamp-niveau tot 3000 volt en 40 ampère. Deze mogelijkheid omvat de evaluatie van nieuwe vermogensapparaten die gebruik maken van materialen met een brede bandafstand, zoals siliciumcarbide (SiC) of galliumnitride (GaN). De B1505A heeft afzonderlijke modules die hoge stroom (HCSMU) en hoge spanning (HVSMU) ondersteunen. De B1505A ondersteunt ook een SMU met hoog vermogen (tot 1 A/200 V) en een multifrequentie-capaciteitsmeeteenheid (tot 5 MHz). Dankzij de modulaire constructie met tien slots kunt u de B1505A precies configureren zoals u dat wilt.

Met de B1505A-softwareomgeving kunnen gebruikers de kenmerken van het apparaat controleren en apparaatfouten detecteren met het eenvoudige gemak van een curvetracer. Net als bij een curvetracer ondersteunt de B1505A draaiknopbediening van de onafhankelijke sweepvariabele voor intuïtieve en realtime evaluatie van parameters zoals doorslagspanning. De informatie en gegevens over de meetopstellingen kunnen automatisch worden opgeslagen op de ingebouwde harde schijf van de B1505A en worden overgebracht naar USB-geheugensticks en andere draagbare opslagapparaten. Ook is het eenvoudig om grafische meetgegevens af te drukken en deze in rapporten te kopiëren en te plakken wanneer de analyseresultaten worden samengevat.

Een goede testopstellingsoplossing is uiterst belangrijk, zowel om de veiligheid te garanderen (vanwege de gebruikte hoge spanningen en stromen) als om de grote verscheidenheid aan typen voedingsapparaten te ondersteunen. Een eerdere beperking van curvetracers was dat sommige stroomapparaten vanwege hun grootte niet konden worden geëvalueerd, of dat het nodig was om een ​​adapter te monteren om het apparaat te testen. De testopstelling van de B1505A kan echter een grote verscheidenheid aan apparaten accepteren, zoals vermogens-MOSFET's, diodes en IGBT's, ongeacht hun grootte of vorm, via een grote armatuuradapter met aanpasbare armatuurmodules. Bovendien zorgt het ingebouwde vergrendelingsmechanisme van de testopstelling ervoor dat hoge spanningen en stromen veilig kunnen worden toegepast om apparaten te testen.

Agilent kan een conversiekit leveren waarmee bestaande B1500A-gebruikers hun B1500A-mainframe kunnen ombouwen naar een B1505A-mainframe. Hierdoor kunnen huidige B1500A-gebruikers de spannings- en stroommeetmogelijkheden van hun instrument uitbreiden zonder een nieuw instrument aan te hoeven schaffen.

Microsoft en Windows zijn in de VS geregistreerde handelsmerken van Microsoft Corp.

Kenmerk vanSleutelsight (Agilent) B1505A

• 3000 V/40 A-instrument met zowel curvetracer- als analysatormogelijkheden
• Flexibele configuratie met tien moduleslots voor HPSMU-, HVSMU-, HCSMU- en MFCMU-modules
• Veilig en nauwkeurig meten van stroomapparaten (zowel op wafer als verpakt). Optioneel hoog vermogen testopstelling ondersteunt een breed scala aan pakkettypes en de beschikbare testadapter emuleert Tektronix curve tracer-uitgangen voor oudere toepassingen
• Offline data-analyse en applicatietestontwikkeling via Desktop EasyEXPERT-software

Lijst met opties voorSleutelsight (Agilent) B1505A

Specificaties & KenmerkenSleutelsight (Agilent) B1505A

Inkoopmogelijkheden

• Hoogspannings-SMU kan 1500 V bij 8 mA of 3000 V bij 4 mA leveren (gepulseerd of DC); pulsbreedtes van 500 µs tot 2 s
• SMU met hoge stroomsterkte kan 20 A leveren bij 20 V (gepulseerd) en 1 A bij 40 V (DC); pulsbreedtes van 50 µs tot 1 ms
• Met behulp van de dubbele SMU-adapter met hoge stroomsterkte kan het sourcingbereik worden uitgebreid tot 40 A bij 20 V (gepulseerd) en 2 A bij 40 V (DC)
