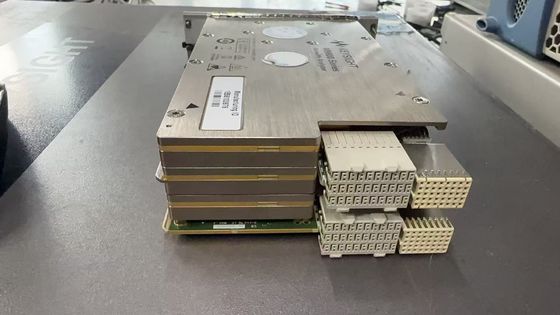

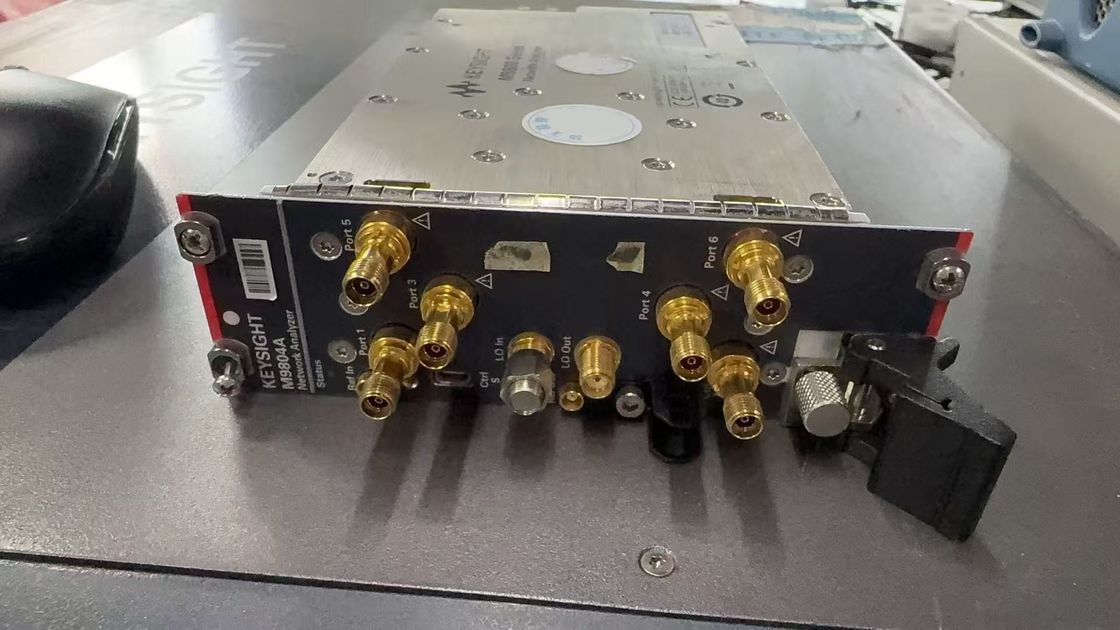

M980xA-serie PXIe Vector Network Analyzer

9 kHz tot 4,5/6,5/9/14/20 GHz, 2/4/6-poort

100 kHz tot 26,5/32/44/53 GHz, 2 poorten

Aangezien de marges voor multiportapparaten steeds kleiner worden, moet uw testapparatuur een stap voor zijn. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use. Krijg diepere inzichten in uw apparaten met het breedst beschikbare aanbod van meettoepassingen voor PXI VNA's, waaronder spectrumanalyse, pulsed-RF-metingen en meer.De M980xA-serie biedt de prestaties die nodig zijn voor het testen van passieve componentenHet biedt de beste PXI VNA-specificaties in zijn klasse, zoals dynamisch bereik, meetsnelheid, spoorgeluid en temperatuurstabiliteit.Elke module is een volledig onafhankelijke vectornetwerkanalysator met 2-De modules kunnen eenvoudig worden geconfigureerd als een echte multiport VNA door gebruik te maken van extra modules die in hetzelfde chassis zijn geïnstalleerd.en een VNA met maximaal 50 poorten kan worden geconfigureerd in een enkel chassis voor multiporttoepassingenAlle testpoorten zijn volledig synchroon, zodat meerdere poorten gelijktijdig kunnen worden gemeten met de toepassing van een correctie van de fout van meerdere poorten.

Definitie Specificatie (spec) 1

De specificaties omvatten beschermbanden om rekening te houden met de verwachte statistische prestatieverdeling, meetonzekerheden,en veranderingen in prestaties als gevolg van omgevingsomstandighedenAlle specificaties en kenmerken zijn van toepassing op een temperatuur van 25 °C ± 5 °C (tenzij anders aangegeven).

De volgende voorwaarden moeten worden vervuld:

• De temperatuur van de module ligt tussen 37 en 50 °C (optie 2 havens), 40 en 53 °C (optie 4 havens) en 43 en 56 °C (optie 6 havens).

• Het instrument is 60 minuten ingeschakeld met de VNA-applicatie.

• Het instrument bevindt zich in zijn kalibratiecyclus.

• Het instrument blijft gedurende 60 minuten bij een stabiele omgevingstemperatuur (tussen -10 °C en 55 °C) voordat het wordt ingeschakeld.

Kenmerken (fig.)

Een prestatieparameter waaraan het product naar verwachting voldoet voordat het de fabriek verlaat, maar die niet ter plaatse is gecontroleerd en niet onder de productgarantie valt.Een kenmerk omvat dezelfde beschermbanden als een specificatie. Typische (typische) verwachte prestaties van een gemiddelde eenheid bij een stabiele temperatuur tussen 25 °C ± 5 °C gedurende 60 minuten vóór en tijdens het inschakelen; geen beschermende banden.Het is niet onder de productgarantie.

Het instrument moet zich binnen zijn kalibratiecyclus bevinden.

Nominale (nom.)

Een algemene, beschrijvende term of ontwerpparameter die niet is getest en niet onder de productgarantie valt.Aanvullende informatie Een prestatieparameter die tijdens de ontwerpvalidering op het monsterproduct wordt getestKalibratie Het proces van het meten van bekende normen om de systematische (herhaalbare) fouten van een instrument te karakteriseren.

Gecorrigeerd (residueel) Toont de prestaties na foutcorrectie (kalibratie).stabiliteit, en lawaai.

Niet gecorrigeerd (raw) Toont de prestaties van het instrument aan zonder foutcorrectie.
