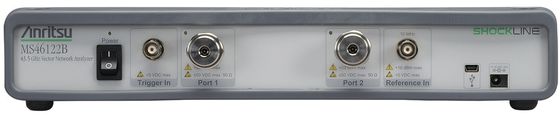

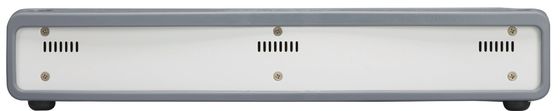

Beschrijving van Anritsu MS46122B Compact USB Vector Network Analyzer

De ShockLineTM MS46122B-serie bestaat uit drie PC-gecontroleerde, compacte vectornetwerkanalysatoren (VNA's) met frequentiebereiken van 1 MHz tot 8/20/43,5 GHz.De serie profiteert van de gepatenteerde shockline VNA-on-chip technologie die de interne VNA-architectuur bij hoge frequenties vereenvoudigt, vermindert de kosten van het instrument en verbetert de nauwkeurigheid en herhaalbaarheid van de metingen.

Alle leden van de ShockLine MS46122B-serie zijn goedkope, volledig omkerende, 2-poort VNA's gericht op RF- en microgolvapplicaties binnen productie-, engineering- en onderwijsinstellingen.Alle drie de VNA's hebben een snelheid van 130 microseconden per punt en een dynamisch bereik van meer dan 100 dB., waardoor ze geschikt zijn voor een verscheidenheid aan toepassingen voor het testen van apparaten, waaronder het meten van passieve 5G mmWave-componenten.

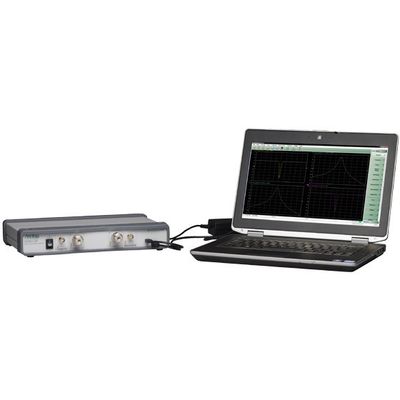

Deze VNA's zijn verpakt in een zeer compact en draagbaar 1U-chassis, worden extern bestuurd via USB vanaf een door de gebruiker geleverde pc en worden aangedreven met behulp van een externe voedingsbreker.De ShockLine MS46122B VNA-serie wordt bediend met dezelfde grafische gebruikersinterface (GUI) en stuurprogramma als de rest van de ShockLine-familie van VNA'sDe serie heeft geen ingebouwd geheugen, wat het gebruik ervan in veilige toepassingen vereenvoudigt.en goede prestaties maken de ShockLine MS46122B VNA-serie ideaal voor passieve testtoepassingen waar draagbaarheid en ruimte-efficiëntie de sleutel zijn.

Kenmerken van Anritsu MS46122B Compact USB Vector Network Analyzer

• Gegarandeerde prestaties tot 43,5 GHz met uitgebreide KTM-poorten
• PC-besturing maakt gebruik van externe computerverwerkingskracht en functionaliteit
• Compact 1U hoog pakket voor efficiënt gebruik van de bank en de rekruimte
• Geen dataopslag aan boord maakt het niet nodig om gegevens te verwijderen in beveiligde toepassingen
• Tijddomein met tijdspoortoptie maakt een eenvoudiger en snellere foutidentificatie mogelijk
• Een gemeenschappelijke GUI-interface binnen de ShockLine-familie vermindert de kosten voor het schakelen tussen modellen
• Universal Fixture Extraction (UFX) -softwareoptie biedt geavanceerde de-embedding-tools voor het extraheren van teststukken

Toepassing van Anritsu MS46122B Compact USB Vector Network Analyzer

RF- en microgolfpassieve componenten testen en oplossen

• Radiofrequentie- en microgolfconnectoren en -kabels
• elektromechanische schakelaars
• Verzwakkers
• koppelingen
• Filters
• Isolatoren
• Circulatoren
• Faseverschuivers

Applicatie voor systeemintegratie

• Systemkalibratie
• Charakterisatie van wegverlies
• Algemene s-parameters en tijddomeinmetingen

Beveiligde toepassingen

• Geen gegevensopslag op het apparaat
• Beveilig externe computerbesturing via directe USB-verbinding

Draadloze toepassingen voor de overdracht van stroom

• KQ-product
• Maximale efficiëntie

Opties van Anritsu MS46122B Compact USB Vector Network Analyzer

Vragen:

1Kun je de bestelling naar Canada of Australië verzenden?
Ja, we sturen bestellingen over de hele wereld.

2Welke leveringsmethode gebruikt u en de levertijd?
We kunnen verzenden via EMS, DHL, FedEx, UPS en TNT met tracking nummers. De gebruikelijke levertijd is 4-7 werkdagen.

3Wat is uw betalingstermijn?
100% T/T betaling voor verzending.

4Hoe kan ik nog meer vragen stellen?
U kunt ons online contacteren of een bericht achterlaten.
