Compacte vorm, geen compromis

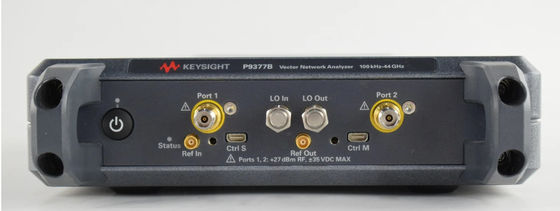

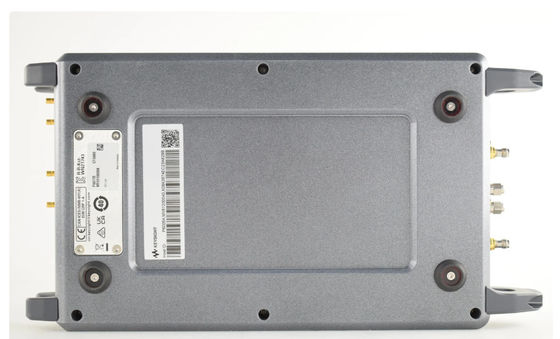

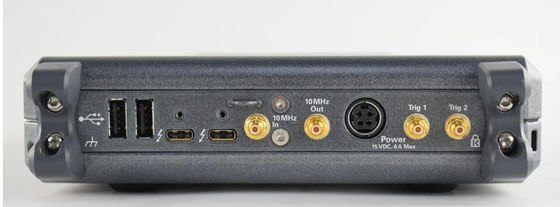

Keysight Streamline Series VNA

De vrijheid van draagbare netwerkanalyse hoeft geen compromis in prestaties te betekenen.De VNA is verpakt in een compact chassis en wordt bestuurd door een externe computer met krachtige gegevensverwerkingsmogelijkheden en functionaliteiten. P93xxB levert uitstekende prestaties in algemene netwerkanalyse voor passieve componenten.Met softwaretoepassingen zoals verbeterde tijddomeinanalyse met TDR en automatische verwijdering van armaturen, kun je passieve componenten gemakkelijk karakteriseren met dezelfde prestaties als een benchtop-installatie.

De Streamline Series VNA maakt gebruik van dezelfde meetwetenschap als andere Keysight VNA's zoals de PNA, ENA en PXI VNA.Een gemeenschappelijk softwareplatform maakt het gemakkelijk om het juiste prestatieniveau te kiezen dat overeenkomt met het budget en de meetbehoeftenDeze gemeenschappelijkheid garandeert de consistentie van de metingen, de herhaalbaarheid en een gemeenschappelijke afstandsprogrammeringsinterface voor meerdere instrumenten in O&O en productie.

Waarom kies je voor P93xxB Streamline Series VNA?

• De meest compacte VNA voor gemakkelijke uitwisseling tussen testlocaties

• Gewicht minder dan 2 kg (modellen met twee poorten)

• Een ruime keuze van frequentiebereiken tot 44 GHz

• Mogelijkheid om het aantal testpoorten te vergroten (maximaal 8 poorten)

• Metingen, geautomatiseerde codecompatibiliteit, kalibratie metrologie en intuïtieve GUI zijn hetzelfde als betrouwbare Keysight VNA's

• Geen gegevensopslagapparatuur voor metingen in een gerubriceerde omgeving

• Ondersteuning van elektronische kalibratie-modules (ECal) voor een gemakkelijke en snelle kalibratie

Kies een applicatieprogramma dat aan uw behoeften voldoet

Software applicaties voor Keysight Streamline Series Vector netwerk analysator maken het mogelijk om uw ontwerpen te onderzoeken, te karakteriseren en op te lossen in een verscheidenheid aan meettoepassingen.Features zijn veld-upgradable en worden toegevoegd via software licentie sleutels.

Automatische verwijdering van armaturen (S97007B)

Veel van de huidige apparaten hebben geen coaxiale connectoren en worden in armaturen geplaatst om ze in een coaxiale omgeving te meten.De effecten van de armature moeten nauwkeurig worden verwijderd om een goede meting van het te testen apparaat (DUT) te verkrijgen.Voor het karakteriseren en verwijderen van een armature was voorheen een ingewikkelde modellering in EM-simulatie-software of meerdere aan boord gefabriceerde kalibratie-standaarden nodig.

Automatische verwijdering van armaturen (AFR) is de snelste manier om een armature uit de meting te verwijderen.De applicatie voegt een krachtige applicatie wizard om u te begeleiden door middel van het karakteriseren van een armature en het verwijderen van de metingDe bestanden kunnen worden opgeslagen in een verscheidenheid aan formaten voor later gebruik in Streamline Series VNA.

Tijddomeinanalyse (S97010B)

Deze applicatie stelt de analysator in staat om reflectie en transmissie reacties in tijd of afstand te bekijken.de impedantie van transmissieleningen en meer te karakteriseren.

Verbeterde tijddomeinanalyse met TDR (S97011B)

Deze applicatie stelt de analysator in staat om een verbeterde tijdsgebied analyse uit te voeren voor high-speed data applicaties.de S97011B maakt gedetailleerdere metingen en evaluaties mogelijk, zoals eye-diagram/mask modes. Jitters en/of accent/equalization mogelijkheden maken simulatie van echte wereld signalen en omgeving mogelijk.S97011B dekt bandbreedte tot 44 GHz met 10.2 psec stijgingstijd. Volle kalibratie is beschikbaar en automatische schommeling zorgt voor een gemakkelijke verwijdering van armaturen en sonde-effecten.mechanische kalibratie-kits of ECal met DC-optie (i.e. N443xD of N469xD met optie 0DC) worden aanbevolen.
