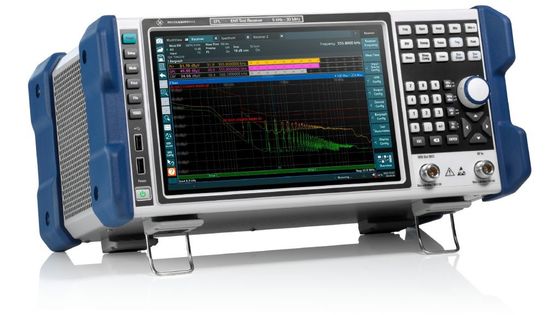

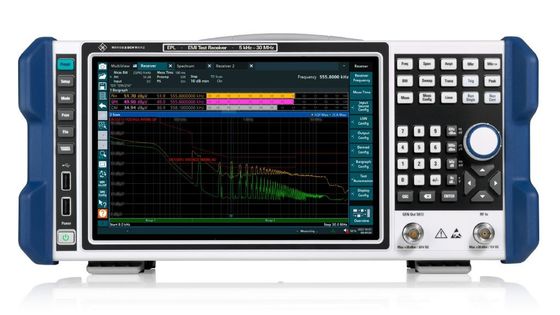

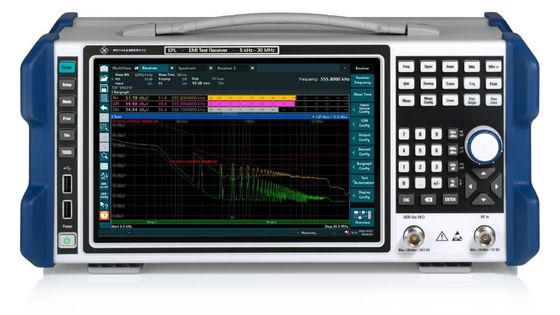

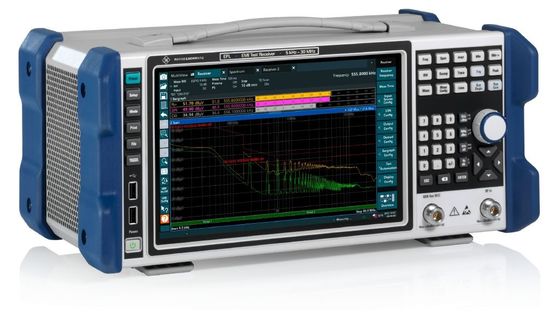

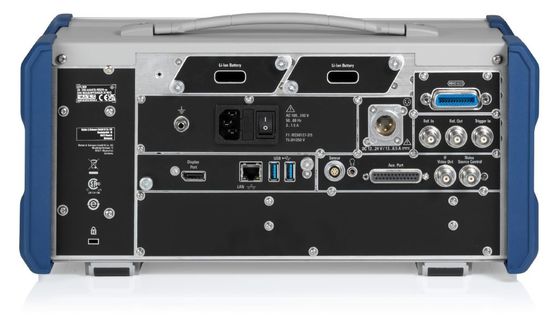

R&S Rohde en SchwarzEPL1000EMI-testontvanger voor conformiteitstests

Beschrijving van R&S Rohde And Schwarz EPL1000

De R&S®EPL1000 voldoet volledig aan CISPR16-1-1.Ingebouwde preselectie zorgt voor een hoog dynamisch bereik en maakt het mogelijk korte pulsen te verkrijgenDe R&S®EPL1000 biedt een 4-kanaals kliksnelheidsanalyse, een realtime spectrogramfunctie, IF-analyse en andere functies voor gedetailleerde analyse.Automatisering vereenvoudigt de metingen en zorgt voor de exacte reproduceerbaarheid van testsequentiesDeze en vele andere functies maken de R&S®EPL1000 ideaal voor geleide spannings- en stroommetingen.Precertificering en certificering overeenkomstig IEC, EN, CISPR en FCC.

Belangrijkste kenmerken vanEPL1000 EMI-testontvanger

• Voorkeuzefilters

• Scannen in tijdsgebied

• Traceringsgenerator

• Batterijwerking

• Impulsprotecte invoer

▶ EMI-detectoren: piek, quasi-piek, CISPR-gemiddelde, RMS-gemiddelde (CISPR16-1-1)

▶ EMI-bandbreedte (6 dB)

️ 200 Hz, 9 kHz, 120 kHz en 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz en 1 MHz (MIL-STD-461 en DO-160)

▶ Voorkeuze om het dynamisch bereik te vergroten (filters voor CISPR-band A en B)

Identificeer korte pulsen

¢ Kleine signalen herkennen in aanwezigheid van sterke signalen

▶ De factoren van de transducer moeten de kenmerken van het gebruikte accessoire omvatten (bijvoorbeeld kabelverdunning of LISN-kenmerken)

Eenvoudige definitie/snelle invoer

¢ Bibliotheek met de meeste accessoires van Rohde&Schwarz

¢ Registratie van nieuwe transducerfactoren met geïntegreerde traceergeneratorfunctie (deel van R&S®EPL1-B91-interne generatoroptie)

Selectie van één of meer

▶ Aanpassing van het signaalniveau om sterke of zwakke signalen correct te meten

Input met pulsbescherming

¢ Verzwakking tot 55 dB in 1 dB-stappen

¢ Voorversterker met 20 dB toename

- automatische rangschikking voor geautomatiseerde optimalisatie van de aanpassing van het signaal om het dynamische bereik optimaal te benutten en overbelasting in de signaalverwerkingsketen te voorkomen

▶ Grenslijnen weergeven en controleren om meetresultaten gemakkelijk te evalueren

¢ Eenvoudige definitie van grenslijnen

- Bibliotheek met meer dan 170 EMI-grenslijnen op basis van de nieuwste versies van gemeenschappelijke EMI-normen (CISPR/EN, FCC, MIL-STD-461 en DO-160) voor een snelle en nauwkeurige configuratie van metingen

▶ Rapportagegeneratie om resultaten gemakkelijk op te nemen, te documenteren en uit te wisselen

¢ door gebruikers gedefinieerde lay-out en inhoud door middel van sjablonen

¢ Verslagweergave en -opslag op het scherm (pdf en Word-bestandsformaat)

Kenmerken en voordelen van EPL1000

Automatische meting van meerdere frequentiegroepen met individuele instellingen

De scantabel maakt het mogelijk om meerdere frequentiebanden met individuele meetinstellingen te definiëren.Gebruik van de geconfigureerde instellingen, meet de R&S®EPL1000 automatisch alle gedefinieerde frequentiebereiken opeenvolgend.

Automatische meting van meerdere met een LISN verbonden lijnen

Lijnimpedantiestabilisatienetwerken (LISN's) van Rohde&Schwarz die aan de R&S®EPL1000 zijn aangesloten met een R&S®EZ-21-besturingskabel, kunnen op afstand worden bestuurd door de R&S EPL1000;met inbegrip van de keuze van de lijn die door de R&S®EPL1000 moet worden gemeten. Met deze functie kunnen alle met een LISN verbonden lijnen automatisch worden gemeten. Op de R&S®EPL1000 GUI selecteert de gebruiker eenvoudig de lijnen die automatisch moeten worden gemeten

Voorbeeld en eindmeting

De R&S®EPL1000 ondersteunt ook conventionele niveaubesluiting met slechts één frequentie die tegelijkertijd wordt gemeten (stapsgewijze scanning).de meting kan worden onderverdeeld in een voorproefmeting en een eindmeting met piekzoekBij deze methode wordt de eindmeting gewoonlijk alleen voor kritieke frequentiepunten (pieken) uitgevoerd met behulp van een door de norm vereiste detector met een langere meettijd,waardoor de totale tijd aanzienlijk kan worden verkortVoorbeelden van metingen, piekzoek en eindmetingen met evaluatie kunnen volledig geautomatiseerd worden in de R&S®EPL1000.

Lijst van opties voor EPL1000
