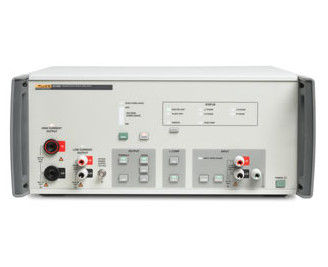

De Fluke-kalibratie 52120A transconductaansversterker levert stroom tot 100 ampère en wisselstroom tot 120 ampère, met een nauwkeurigheid tot 140 ppm.000 ampère. Drie 52120A's die parallel verbonden zijn, kunnen tot 360 ampère leveren.

Belangrijkste kenmerkenvan Fluke 52120A Transconductaansversterker

• Hoogstroomuitgang: Het kan tot 100 A gelijkstroom en 120 A wisselstroom leveren. Bij gebruik van accessoire spoelen kan het 3000 A of 6000 A stroom genereren.het kan tot 360 A uitvoeren.

• Hoog nauwkeurige kalibratie: De nauwkeurigheid kan tot 140 ppm bereiken, waardoor de nauwkeurige kalibratie van verschillende apparaten met een hoge werkdruk, waaronder stroom- en energiemeters, klemmeters en stroomtransformatoren, kan worden gewaarborgd.

• Breed frequentiebereik: Het frequentiebereik is van DC tot 10 kHz en voldoet aan de kalibratievereisten van verschillende frequenties.

• Meerdere werkwijzenHet ondersteunt de parallelle werking van 2 of 3 versterkers tot 360 A in één fase, of tot 10 versterkers en 1200 A in standalone modus.een naadloze communicatie met de elektrische stroomstandaard Fluke-kalibratie 6105A of 6100B om de nauwkeurigheid te verbeteren,.

52120A prestaties in een oogopslag

• Toonaangevende versterkernauwkeurigheid:

• - 140 ppm ac (gebruikt met 61XXA elektrische stroomstandaard)

• - 350 ppm ac (gebruikt met dc/lf kalibrator)

• - 160 ppm dc (gebruikt met dc/lf kalibrator)

• Frequentie: DC tot 10 kHz

• Vervolgingspanning (conformiteit): 4,5 V @ 120 A

• Inductieve aandrijving: 1 mH belasting

• Uitgangsbereik: 2 A, 20 A, 120 A

• Invoerbereiken: 2 V of 200 mA F.S. voor 2 A- en 20 A-bereiken, 1,2 V of 120 mA F.S. voor 120 A-bereik

• Parallelle werking: gesloten lus met 61XXX, 2 of 3 versterkers, tot 360 A in één fase

• Parallelle werking: stand-alone werking, maximaal 10 versterkers, maximaal 1200 A in één fase

• Bijbehorende spoelen: 25-draai spoel draagt 3000 A, 50-draai spoel draagt 6000 A

• Beheerscommunicatie met elektrische stroomstandaarden 6105A/6100B

• GPIB-afstandsbediening

Technische specificaties

• Input- en outputbereiken: De inlaatstroombereiken zijn 200 mA, 200 mA, 120 mA (100 mA DC) en de inlaatspanningsbereiken zijn 2 V, 2 V, 1,2 V (1,0 V DC).met een lopende winst van 10, 100, 1000, en transgeleidingen van 1, 10, 100 Siemens.

• Uitgangsconformiteit Spanning en isolatieDe uitgangsspanning is 4,5 Vrms (6,4 Vp) en de isolatie van de stroomterminal tot de grond is 600 Vrms, 850 Vp, DC tot 850 Hz.

• Andere parameters: De werktemperatuur is 5 °C tot 35 °C en het kalibratie-temperatuurbereik is 16 °C tot 30 °C. De opwarmtijd is 1 uur, het stroomverbruik is minder dan 1500 VA,en het gewicht is 25 kg.

Ontwerpnormen en naleving

Ontworpen overeenkomstig EN 61010-1:2010, CAN/CSA 22.2 nr. 61010.1 - 04, ANSI/UL 61010 - 1:2004, en EN 61326 - 1:2006, met CE-markering en CSA-certificering.
