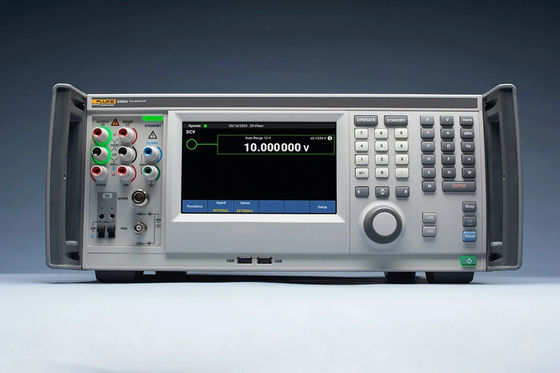

De Fluke 5560A is een hoogwaardige multi-product kalibrator die een nieuwe klasse kalibratoren vertegenwoordigt.de kalibratiebehoeften van de meest veeleisende moderne werkbelastingen te voldoenHet is een eenvoudig te leren en te gebruiken multifunctionele tool in elektrische kalibratie laboratoria.

Bij de creatie van deze nieuwe kalibratorklasse ontwikkelden de ingenieurs van Fluke Calibration meerdere nieuwe technologieën die de 5560A, 5550A,en 5540A alle krachtige multifunctionele gereedschappen in het elektrische kalibratielaboratoriumBovendien zijn deze instrumenten heerlijk gemakkelijk te leren en te gebruiken.

Belangrijkste kenmerken van de Fluke 5560A Multi Product Calibrator

• 30 Een transgeleidingsversterker van klasse D

De 5560A, 5550A en 5540A bevatten 30 A continu stroomuitgang zonder werkcyclus, een innovatie die technisch gezien een van de moeilijkste was om te bereiken.

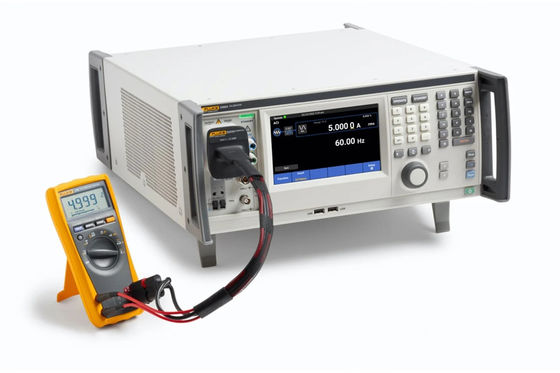

Met andere kalibratoren wordt de versterker niet oververhit, waardoor de wachttijd bij zwaar gebruik vermindert.Hoe lang u kunt werken heeft een limiet, wat betekent dat u de kalibrator een bepaalde tijd moet laten afkoelen (afhankelijk van hoe lang u hem aan had)Je moet de kalibrator 7 minuten uitschakelen voor elke minuut.Met de 5560A kunt u moderne banktop multimeters en klemmeters kalibreren met minder wachttijd en betere doorvoer.

• Visual Connection ManagementTM verbindingsterminals

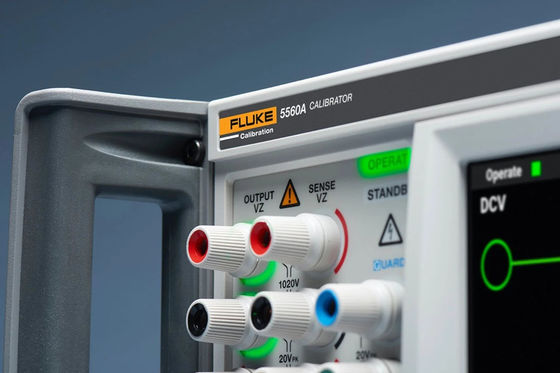

De Visual Connection ManagementTM-uitgangsterminals lichten op om te laten zien welke terminals actief zijn en de gebruiker te begeleiden bij het maken van de juiste verbindingen.De terminals lichten groen op voor spanning en blauw voor stroom, waardoor het nog gemakkelijker is om de juiste verbinding te maken met de meting die u maakt.

• Ontwerp van de uitgangsblokken

We hebben de uitgangsterminals op de 5560A, 5550A en 5540A opnieuw in kaart gebracht om te passen bij de uitleg van de terminals op standaard digitale multimeters.Dit maakt het mogelijk om dit soort werkdruk te kalibreren met minimale veranderingenJe kunt ook connectoren stapelen bij het testen van meters als je 4-draad ohm metingen wilt doen.

De nieuwe terminal layout markeert een duidelijke verbetering ten opzichte van oudere modellen. De 5522A, bijvoorbeeld, heeft gedeelde Sense en AUX terminals, evenals gedeelde grond en bewaking,dus je moet de leidingen vaak te veranderen tijdens een multimeter kalibratieOp de 5560A, 5550A en 5540A zijn alle terminals toegewijd en wordt de beveiligingsterminal naar de zijkant verplaatst, zodat u de leidingen één keer kunt aansluiten en de meterkalibratie efficiënt kunt voltooien.

• AUTOCAL DMM Lead Set (facultatief)

  Voor laboratoria met een grote werkdruk van digitale multimeters kan de AUTOCAL DMM Lead Set een echte tijdsbesparing zijn.of in sommige gevallen elimineert, de noodzaak van vervanging van de leiding, het verhogen van de doorvoer en het verminderen van de mogelijkheid van fouten van de gebruiker.

  Als je het met de AUTOCAL DMM Lead Set combineert, moet je alleen de accessoires aansluiten, de eerste verbindingen maken, en de eerste verbindingen maken.de procedure uitvoeren, en loop weg.

• Intuïtieve gebruikersinterface

  Een 17,8 centimeter (7-inch) grafische gebruikersinterface biedt intuïtieve menu's die gemakkelijk te navigeren en te lezen zijn,toegang bieden tot gemeenschappelijke functies met een vingertoets en het elimineren van het scrollen van het menu dat in eerdere 55XXA-modellen vereist was.

  Het scherm toont alle informatie die u nodig heeft voor elke parameter die u kalibreert, met gekleurde velden die het gemakkelijk maken om te zien waar u gegevens invoert.en functies consistent over de 5560AHet is nu eenmaal gemakkelijker geworden om nieuwe gebruikers op te leiden.

  De statusindicatoren voor OPERATE, STANDBY en HAZARDOUS VOLTAGE verschijnen op het scherm in heldere letters of pictogrammen die u kunt herkennen van het kalibratielab.

  De touchscreen-interface is beschikbaar in negen talen, waaronder Engels, Frans, Duits, Spaans, Japans, Chinees, Portugees, Russisch en Koreaans.

•

  Verbetering van de prestaties

  Meerdere technische verbeteringen zijn ingebouwd in de 5560A, 5550A en 5540A om de prestaties te verbeteren.

  Directversterker van 1000 V

  De versterker vermindert het gebruik van transformatoren om hoge wisselspanningen te genereren.het vergemakkelijken van de kalibratie ter plaatse en het toestaan van onze ingenieurs om meer functies in het instrument te verpakken zonder het gewicht aanzienlijk te verhogen.

  Met onze oudstekalibratoren voor meerdere productenDe oude kalibrator kon alleen tot 45 Hz testen.Specifieke prestaties op de 5560A verlaagt de frequentie tot 3 HzHet uitbreiden van de hoogspanningsuitgang naar lage frequentie breidt de werklastdekking uit tot een breder scala van instrumenten.



Lineariteitsontwerp van digitale-analoogconverter (DAC) onafhankelijk van schakelaarweerstand

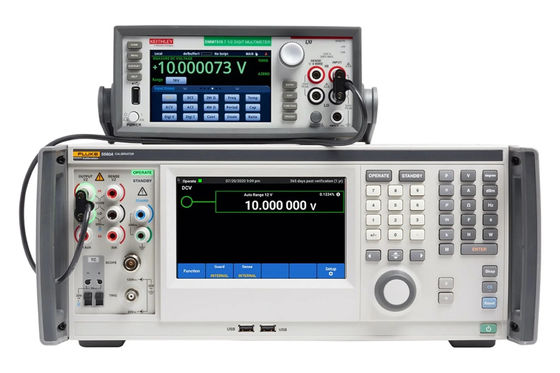

Deze technische innovatie helpt bij het verminderen van fouten en het verbeteren van de prestaties van 5560A voor een nauwkeurige kalibratie van 6,5 cijferige multimeters.

Nieuwe en verbeterde technologie voor synthetische impedantie

De 5560A simuleert elektronisch de inductance, zodat je gemakkelijk een breder bereik kunt selecteren in plaats van tussen vooraf ingestelde waarden te schakelen.Deze innovatie draagt bij tot de verbetering van de prestaties en maakt een bredere werklast mogelijk.

Verbeterd mechanisch/thermisch ontwerp van thermocouple-invoer/uitvoer

Door de tijd voor het instellen te verkorten, draagt deze ontwerpverbetering bij tot een hogere productiviteit en betrouwbaarheid, omdat u niet zo lang hoeft te wachten op het verdwijnen van de wrijvingswarmte na het maken van de aansluiting.BovendienMet het nieuwe ontwerp kun je een grote verscheidenheid aan thermocouples meten, of ze nu een grote of kleine connector hebben, of zelfs als ze alleen kabels hebben.

“Kabelvrije” systeemarchitectuur

Dit type systeemarchitectuur verwijdert de meeste interne kabels van het moederbord, zodat er minder kabels los kunnen vallen, waardoor de kalibrator gemakkelijker te repareren is.

De architectuur is ook voorzien van een onafhankelijke wisselstroomtoevoer die helpt om geluid te elimineren en de prestaties te verbeteren.

On-board overgrote schakeling

Dit circuit vervangt grote, dure ovens door thermische isolatie op het printplaatje (PCB) te bieden.Dit geeft u meer controle over uw tests..

Kalibratie van de oscilloscoop

Met de oscilloscoop kalibratie optie, de 5560A, 5550A, en 5540A toe te voegen aan, en uit te breiden op, wat eerdere multi-product kalibratoren kon aanpakken.De ingenieurs van Fluke Calibration ontwierpen een nauwkeurige RF-spanningsbron met alles wat je nodig hebt om een oscilloscoop te kalibreren., met inbegrip van een snelle rand, DC- en LF-elektrische functies, markers en frequenties van meer dan 1 GHz in zowel de 5550A als de 5560A.

Verbeterde interne digitale communicatie

Met behulp van Ethernet-technologie hebben we de robuustheid en stabiliteit van de interne communicatie verbeterd om de mogelijkheid van elektrostatische ontlading te verminderen waardoor de kalibrator kan vergrendelen.

Technische specificatiesvan de Fluke 5560A Multi Product Calibrator

• Voltage-uitgang: Het kan verschillende spanningsbereiken met hoge nauwkeurigheid leveren, geschikt voor het kalibreren van verschillende soorten spanningsmetingsinstrumenten.

• Huidige output: Naast de 30 - Een continue stroomuitgang, biedt het andere stroombereiken voor verschillende kalibratievereisten.

• Frequentiebereik: De kalibrator ondersteunt een bepaald frequentiebereik, wat gunstig is voor het kalibreren van instrumenten die verband houden met frequentiemetingen.

• Impedantiesimulatie: Het kan de inductance elektronisch simuleren binnen een bepaald bereik, waardoor een nauwkeurigere impedantiekalibratie mogelijk is.

• Input/output van het thermocouple: Het heeft een verbeterd mechanisch/thermisch ontwerp voor thermocouple-invoer en -uitgang, waardoor de instandhoudingstijd wordt verkort en een breed scala aan thermocouples kunnen worden gemeten.

Toepassingsgebieden

• Kalibratielaboratoria: Het wordt voornamelijk gebruikt in kalibratielaboratoria voor het kalibreren van verschillende elektrische meetinstrumenten, zoals digitale multimeters, klemmeters en vermogenmeters,het waarborgen van de nauwkeurigheid en betrouwbaarheid van de metingen.

• Vervaardiging van elektrische apparatuur: Fabrikanten van elektrische apparatuur kunnen de Fluke 5560A gebruiken om hun producten te kalibreren en te testen tijdens onderzoek, ontwikkeling,en productieprocessen om de kwaliteit en prestaties van het product te waarborgen.

• Energie-industrie: In de elektriciteitsindustrie wordt het gebruikt voor het kalibreren van instrumenten en meters in energiesystemen, waardoor de nauwkeurige meting en de stabiele werking van het energiesysteem worden gewaarborgd.
