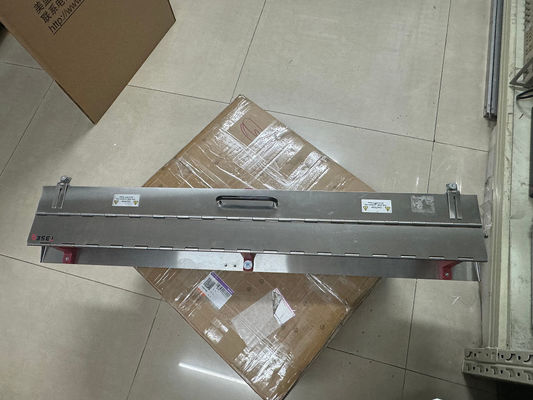

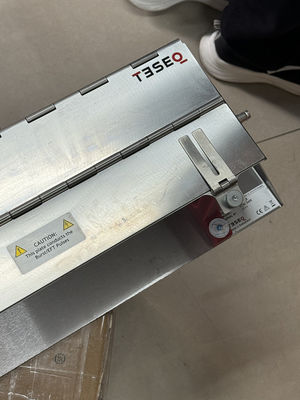

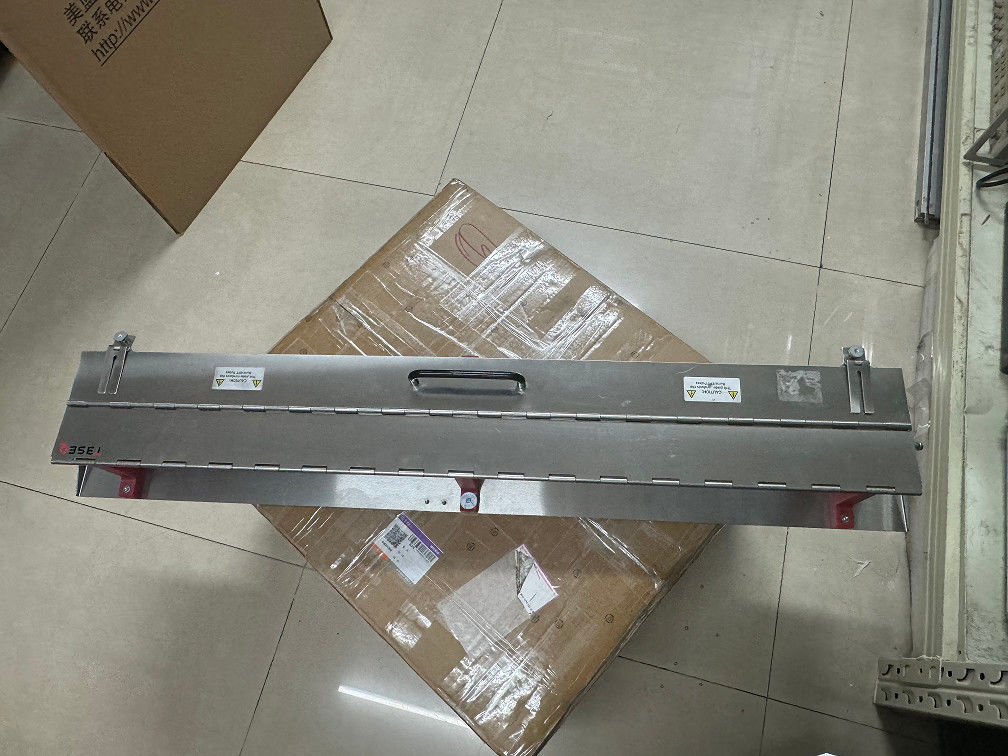

Belangrijkste specificaties vanTeseq CDN 3425 capacitieve koppelklem

• Het wordt voornamelijk gebruikt voor het koppelen van burst/EFT-pulsen aan gegevenslijnen. Het kan ook worden gebruikt voor netlijnen waar geen CDN beschikbaar is, zoals hoogstroomlijnen van meer dan 200 A.

• Ontworpen voor immuniteitstests volgens EN 61000-4-6 en andere EMC-normen.

• Injecteert RF-verstooringssignalen op kabels (bijv. elektriciteitslijnen, gegevenslijnen) zonder galvanisch contact.

Frequentiebereik:150 kHz tot 230 MHz (dekt typische eisen voor immuniteitstests).

Koppelcapaciteit:Capacitieve koppeling via klemontwerp: 100 pF tot 200 pF (afhankelijk van de kabelgeometrie en -opstelling).

Impedantie:150 Ω nominale impedantie (overeenkomt met standaardtestinstellingen voor RF-immuniteit).

Maximale testspanning/stroom: maximaal 200 V RMS (afhankelijk van de testinstelling en de veiligheidsrichtlijnen).

De aanhoudende stroom is verenigbaar met de typische EMC-testniveaus.

Mechanisch ontwerp:Verstelbare klem voor kabels tot 30 mm in diameter.

Robuuste constructie met afgeschermde behuizing voor minimale externe interferentie.

Connectoren:Input: BNC of N-type (RF-invoer van de versterker).

Uitgang: rechtstreekse koppeling aan de te testen kabel.

Compatibiliteit: Werkt met RF-versterkers en testsystemen (bv. Teseq NSG 3000-serie of gelijkwaardig).

Gebruikt in automobiel-, industriële en consumentenelektronica EMC-tests.

Naleving van normen:voldoet aan de specificaties van EN 61000-4-6, IEC 61000-4-6 en CISPR voor geleide immuniteit.

Typische toepassingen vanTeseq CDN 3425 capacitieve koppelklem

• Immuniteitstests voor elektrische/elektronische apparaten tegen RF-geleide storingen.

• EMC-tests voor pre-conformiteit en volledige conformiteit in laboratoria of productieomgevingen.

• Onderzoek van automobielonderdelen (bv. ISO 11452-4).

AccessoiresvanTeseq CDN 3425 capacitieve koppelklem

• Optioneel INA 3425 kalibratiepakket zoals gespecificeerd in IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Optioneel INA 3825 veiligheidsdek met vergrendelingsfunctie, dat kan worden aangesloten op generatoren van de NSG 3000-serie.

TechniekkenmerkenvanTeseq CDN 3425 capacitieve koppelklem

• Koppelcapaciteit: De koppelcapaciteit tussen de klem en de erin geplaatste kabel is afhankelijk van de eigenschappen van de kabel.

• Operatieomgeving: bij voorkeur in een afgeschermde ruimte om het milieu te beschermen.Het vereist een goed en groot gebied contact met het aardvlak.Tests op ongeïsoleerde kabels zijn niet toegestaan.

• Verbinding: Sluit de meegeleverde HV-impulskabel aan op de pulsuitgang van de EFT/Burst-generator.verbind de vergrendelingskabel met de vergrendelingsinvoer van de generator en gebruik de INA 3825 om de CDN 3425 te bedekken om de vergrendelingsschakelaar te activeren (achterzijde - midden).
