Schwarzbek BBHA 9170 Hoornantenne 15-26,5 GHz Gebruikt Getest

Name: Schwarzbek BBHA 9170 Hoornantenne 15-26,5 GHz Gebruikt Getest
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Merknaam:	Schwarzbek
Modelnummer:	BBHA 9170
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Markeren:

Schwarzbek BBHA 9170 hoornantenne

15-26

5 GHz hoornantenne

Productbeschrijving

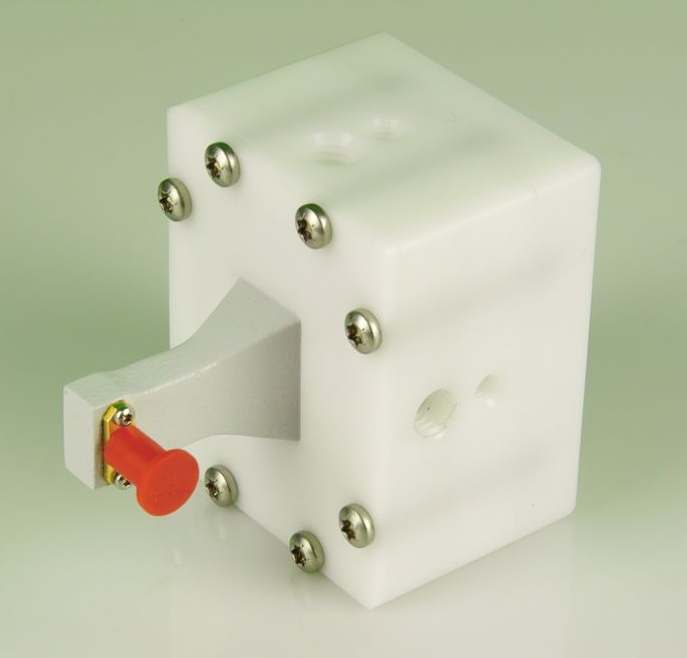

Schwarzbek Breedband Horn Antenne BBHA 9170 26,5 GHz (40 GHz)

Beschrijving van de Schwarzbek Breedband Horn Antenna BBHA 9170 26,5 GHz (40 GHz)

Lineair gepolariseerde breedbandhoornantenne (koper met plastisch montagelichaam) voor ontvang- en zendtoepassingen.

Voor horizontale polarisatie moet de binnengeleider horizontaal worden ingesteld.voor verticale polarisatie moet de binnenste geleider verticaal zijn ingesteld

Specificatie van Schwarzbek Breedband Horn Antenna BBHA 9170 26,5 GHz (40 GHz)

Nominale frequentiebereik:	15 - 26,5 GHz
Gebruikbaar frequentiebereik:	14 - 40 GHz
Winst:	15-20 dBi
Antennefactor:	38-45 dB/m
Nominale impedantie:	50 Ω
Max. Invoerkracht:	10 W (vervolg)
Max. Invoerkracht:	25 W (piek)
VSWR:	type 2
3 dB straalbreedte E-vlak:	13°-21°
3 dB straalbreedte H-vlak:	14°-23°
Materiaal:	Aluminium
Afmetingen:	75 x 86 x 60 mm
Montage draden:	3/8", 1/4"
Gewicht:	00,3 kg
Sluiting:	SMA-compatibele vrouw

Frequentie	Gewin ((Isotr)	Ant-factor
GHz	dBi	dB/m
14	6.61	46.54
15	13.93	39.81
16	15.18	39.12
17	18	36.83
18	19.13	36.19
19	17.83	37.96
20	18.27	37.97
21	19.04	37.62
22	19.76	37.31
23	19.61	37.84
24	18.65	39.17
25	18.47	39.71
26	19.12	39.40
27	19.47	39.38
28	20.56	38.61
29	20.16	39.30
30	19.92	39.85
31	19.76	40.28
32	19.31	41.02
33	19.50	41.09
34	19.63	41.22
35	19.06	42.04
36	19.19	42.16
37	19.51	42.07
38	19.58	42.24
39	18.57	43.47
40	19.26	43.00
41	20.57	41.91
42	18.43	44.26

Stralingspatroon van BBHA 9170

Schwarzbek BBHA 9170 Hoornantenne 15-26,5 GHz Gebruikt Getest 0

Vragen:

1Kun je bestellingen naar Canada of Australië verzenden?
Ja, dat kunnen we. We sturen bestellingen over de hele wereld.
2Welke leveringsmethode gebruikt u en de levertijd?
We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.
3Wat is uw betalingstermijn?
100% T/T betaling voor verzending.
4Hoe kan ik nog meer vragen stellen?
U kunt ons online contacteren of een bericht achterlaten.

Schwarzbek BBHA 9170 Hoornantenne 15-26,5 GHz Gebruikt Getest 2
