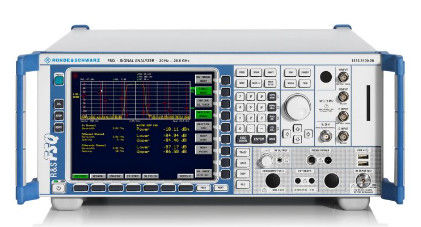

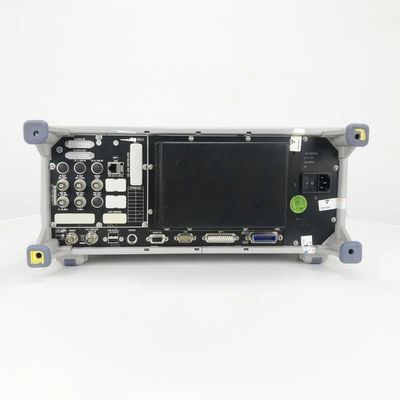

Beschrijving van het signaalanalysator van Rohde en van Schwarz FSQ40

Extra Eigenschappen:

• 28 Mhz-de bandbreedte van de signaalanalyse
• Faselawaai: type. – dBc 133 (1 Herz) bij de compensatie van de 10 kHzdrager, dragerfrequentie 500 Mhz
• Vervorming: 1 Herz
• Verwijzingsfrequentie: het verouderen: 1 x 10-7/year, met optie r&s®fsu-B4: 2 x 10-8
• DANL met voorversterker (r&s®fsu-B25), 1 GHz, 1 Herz RBW: – dBm 162
• Getoond gemiddeld geluidsniveau met voorversterker (r&s®fsu-B24), 26 GHz, 10 Herz RBW: type. – dBm 166
• Spoordetectors: Max Peak, Min Peak, Autopiek, Steekproef, RMS, Gemiddelde, Quasipiek
• Totale meetonzekerheid, F < 3="">
• Vertoningslineariteit: 0,1 dB (0 dB aan – 70 dB)
• Interface: De interface van GPIB of LAN
• Samplefrequentie: programmeerbaar: kHz 10 aan 81,6 Mhz in 0,1 Herz-stappen
• ADC resolutie: 14 beetje
• I/Q geheugen: 16 Msample elk voor de gegevens van I en q-
• Impedantie: 50 Ω
• Schakelaar: testport adapter 2,92 het wijfje van mm (K)/N
• Plaatsende waaier van demper: 0 dB aan 75 dB, in 5 dB stappen
• Vertoning: 21 van de de kleurencm vertoning van LC TFT (8,4“)
• Resolutie: 800 pixel × 600 (SVGA-resolutie)
• Het tarief van de pixelmislukking: < 1="">
• Massageheugen: harde schijf, USB-geleverde niet flitsschijf ()
• Gegevensopslag: > 500 instrumentenmontages en sporen
• AC levering: 100 V aan 240 V, 3,1 A aan 1,3 A; 50 Herz aan 400 Herz, klasse van bescherming I aan VDE 411
• Machtsconsumptie: type. 150 VA
• Veiligheid: overeenkomstig EN 61010-1, CEI 61010-1, UL 61010-1, CAN/CSA-C22.2 Nr 61010-1-4
• Testteken: VDE, GS, CSA, CSA-NRTL

VSWR:

• Rf-vermindering ≥ 10 dB, gelijkstroom gekoppeld F < 3="">
• FSQ8: 3,6 GHz ≤ F < 8="" GHz="">
• FSQ26, FSQ40: 3,6 GHz ≤ F < 18="" GHz="">
• Rf-vermindering < 10="" dB="" or="" AC="" coupled="" 1="">

Bereiktijd:

• Spanwijdte >10 Herz: 2.5 Mej. aan 16 000 s
• Spanwijdte 0 Herz (nul spanwijdte): 1 μs aan 16 000 s
• RBW: 10 Herz aan 50 Mhz, FFT-filter: 1 Herz aan 30 kHz, kanaalfilter, EMI bandbreedte
• VBW: 1 Herz aan 30 Mhz
• Vertoningswaaier: DANL aan dBm +30

DANL (1 Herz RBW):

• 1 GHz: type. -158 dBm aan – dBm 155
• 7 GHz: type. -154 dBm aan – dBm 153
• 13 GHz: type. – dBm 151
• 26 GHz: type. -146 dBm aan – dBm 147
• 40 GHz: type. – dBm 141

Opmerkelijke rf-kenmerken:

• TOI-type. dBm +25
• 1 dB compressiepunt +13 dBm
• 84 dBc ACLR/3GPP met lawaaicorrectie
• – dBm 173 (1 Herz) toonde gemiddeld geluidsniveau (DANL) met lawaaicorrectie en voorversterker r&s®fsu-B24
• Analyse van signalen in analoge en digitale baseband
• Talrijke ingebouwde programmatuurtoepassingen die de mogelijkheden van de signaalanalyse uitbreiden
• 16 Msample I/Q geheugen, uitzetbare tot 705 Msample

Opmerkelijke rf-eigenschappen:

• 84 dB ACLR voor 3GPP met lawaaicorrectie
• 77 dB ACLR voor de meer multicarrier signalen van 3GPP (vier aangrenzende dragers)
• TOI > +20 dBm, type. dBm +25
• 1 dB compressie +13 dBm
• Getoond gemiddeld geluidsniveau (DANL) type. – dBm 173 die lawaaicorrectie (1 Herz-bandbreedte) met behulp van en voorversterker r&s®fsu-B24
• Faselawaai – dBc 160 (1 Herz) bij 10 Mhz-dragercompensatie
• Faselawaai – dBc 133 (1 Herz) bij de compensatie van de 10 kHzdrager

Signaal en spectrumanalyse in één enkel instrument:

• Signaalanalyse met maximaal 120 Mhz-bandbreedte
• Signalen van analoge of digitale baseband van rf,
• Tot 705 Msample (I en Q)
• Lage fase/weergavekarakteristiek
• User-definable steekproeftarief
• Beste signaaltrouw voor modulatieanalyse
• Klaar voor analyse van multistandard, meer multicarrier zenders

Brede waaier van functies:

• Met zijn brede waaier van functies, is R&S®FSQ praktisch onvergelijkelijk op de markt van de spectrumanalysator. Zelfs omvat de basiseenheid de functies van het grootste belang.
• Kanaalfilters van 100 Herz aan 5 Mhz
• RRC-filters
• 1 Herz aan 50 Mhz-resolutiebandbreedte (RBW)
• Aantal meetpunten/spoor verkiesbaar tussen 155 en 30 001
• Tijd-selectieve spectrumanalyse met gating functie
• Tot 80 measurements/s op handwijze
• SCPI-compatibele GPIB-bevelreeks
• GPIB-bevel vastgesteld compatibel systeem met de het spectrumanalysator van HP van R&S®FSE/R&S®FSIQ en van de erfenis
• Snel de metings in time domein van ACS
• Statistische signaalanalyse met CCDF-functie
• RMS detector
• Omvormerfactor voor verbeterende antenne of kabelweergavekarakteristieken
• De harmonische functie van de vervormingsmeting
• Onechte emissiemetingen met maximaal 100 001 punten, in maximaal 20 segmenten
• Externe verwijzing van 1 Mhz naar 20 Mhz in 1 Herz-stappen
• LAN interface 100BaseT (1 Gbit)
• 16 Msample I en q-geheugen

Gesteunde Technologieën:

• WLAN 802.11a/b/g/j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• CDMA2000® 1xEV-
• CDMA2000® 1xRTT
• Td-SCDMA
• Gsm-r
• TETRA
• cdmaOne
• DECT
• WiMax-IEEE 802.16e-2005 en IEEE 802.16-2004
• WLAN-IEEE 802,11 a/b/g/j/p
• Bluetooth® (Basistarief)
• ZigBee™ieee 802.15.4
• RFID
• WRAN-IEEE 802,22
• WWAN-IEEE 802,20
• Dvb-h
• Isdb-t 1 Seg
• CMMB
• Dvb-t
• Dvb-T2
• Isdb-t
• AM
• FM
• Dvb-s
