Beschrijving van het Spectrum en het Signaalanalysator van FSV30

Extra Eigenschappen:

• Frequentiegebied: 10 Herz aan 30 GHz
• Tot 160 Mhz-de bandbreedte van de signaalanalyse
• Geschikte, intuïtieve verrichting met touchscreen gebaseerd gebruikersinterface 5 GHz
• 0,4 dB niveaumeetonzekerheid tot 7 GHz
• – het lawaai van de 110 dBc (1 Herz) fase bij de compensatie van de 10 kHzfrequentie
• de onderschepping van de +15 dBm derde-orde (TOI)
• Getoond gemiddeld geluidsniveau (DANL) in 1 Herz-bandbreedte: – dBm 155 bij 1 GHz, – dBm 147 bij 30 GHz; met de voorversterker fsv-B24 van R&S: – dBm 162 bij 30 GHz
• Metingstoepassingen voor algemeen gebruik voor faselawaai, geluidsniveau, vectorsignaalanalyse, analoge demodulatie, EMI diagnostiek
• De draadloze metingstoepassingen voor LTE (met inbegrip van LTE Advanced), WLAN (met inbegrip van IEEE 802,11 AC), WCDMA/HSPA+, td-SCDMA, GSM/EDGE, CDMA2000®/1xEV-, Bluetooth®
• Frequentiegebied tot 500 GHz met boventonenmixers
• Houdend testgegevens met verwijderbare in vaste toestand of hardeschijfstations vertrouwelijk

Gesteunde Technologieën;

• WLAN 802.11a/b/g/j/p/n/AC
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-
• CDMA2000® 1xRTT
• Td-SCDMA
• AM
• FM
• PM

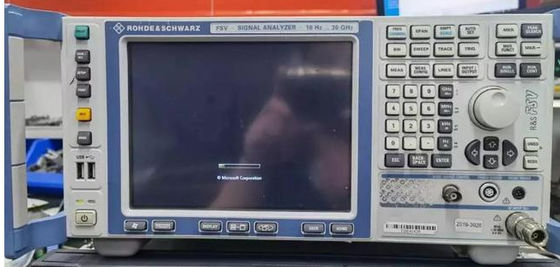

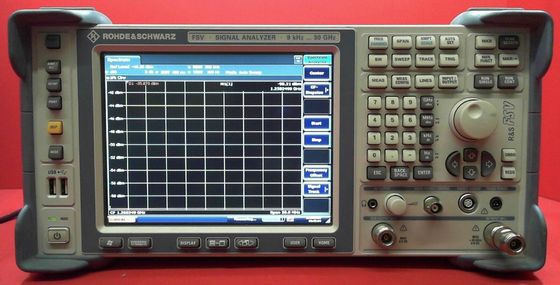

R&S FSV30 is een veelzijdige signaal en spectrumanalysator voor gebruikers die in de ontwikkeling, de productie, de installatie en het onderhouden van rf-systemen werken. R&S FSV30 is het ideale instrument voor alle metingstaken voor algemeen gebruik – op de bank, in productie, en op het gebied. Het verstrekt digitale modulatieanalyse voor de recentste cellulaire en draadloze normen met maximaal 160 Mhz-analysebandbreedte voor metingen op componenten, chipsets en basisstations.

De typische metingstaken omvatten standaard-volgzame het maskermetingen van de spectrumemissie evenals de emissie van parasitaire signalen en de aangrenzende verhouding van de kanaallekkage (ACLR) metingen. De metingstoepassingen voor EMI diagnostiek, faselawaai, geluidsniveau, analoge demodulatie en vectordiesignaalanalyse voltooien de waaier van functies door veelzijdige R&S FSV worden aangeboden.
