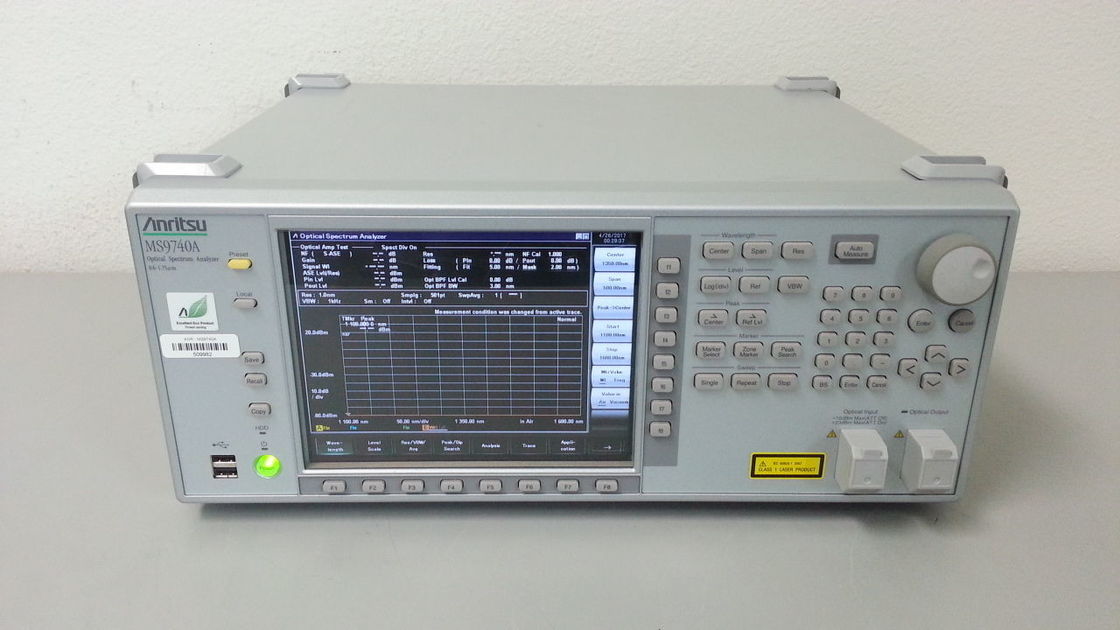

Van de het Spectrumanalysator van MS9740A Anritsu de Lange Golflengte 600nm-1750nm

• ANRITSU MS9740A Anritsu MS9740A is een Optische Spectrumanalysator „alle-in-één eenheid“ die de prestaties heeft en voor de evaluatie van alle actieve optische apparaten, met inbegrip van SFP, XFP, en SFP+-modules, evenals optische zendontvangers en de optische bronnen van VCSEL en van DFB functioneert. De evaluatieresultaten, zoals centrumgolflengte, niveau, spectrum, SMSR, OSNR, enz., worden getoond op het één scherm. De combinatie met een Beetjefout Rate Tester (BERT) steunt spectrumanalyse van optische zendontvangeroutput en WDM signalen. De Optische het Spectrumanalysator van MS9740A vermindert de totale tijd van golfvorm die aan gegevensoverdracht aan extern controlemateriaal vegen en steunt eenvoudige analyseprocedures (tot 80% faaster dan sommige concurrerende modellen), aanbiedend uitstekende kostenprestaties en betere productiviteit.

Eigenschap:

• De specificaties voor Anrtisu MS9740A omvatten:
• Toepasselijke optische vezel: de vezel van 10 µm/125 µm SM (itu-t G.652), GI 50 µm/125 µm vezel
• Optische schakelaar: Vervangbare gebruiker: FC, SC, ST, DIN, LC
• De waaier van de golflengtemeting: 600 NM aan 1750 NM-Golflengte
• nauwkeurigheid: ±20 p.m. (1520 NM aan 1620 NM, Resolutie: 0,03 tot 0,2 die NM) (bril met geïnstalleerde optie 002 wordt getoond) ±100 p.m. (1520 NM aan 1620 NM, Resolutie: van 0,5, 1,0 die NM) (bril met geïnstalleerde optie 002 wordt getoond) de Plaatsende resolutie: 0,03, 0,05, 0,07, 0,1, 0,2, 0,5, 1,0 NM (RBW: 3 dB optische filter: transmissiebandbreedte)
• Maximuminputmacht: dBm +23 (Optische ATT: Op)
• Dynamisch bereik: Hoog dynamisch bereik: 60 dB (0,4 NM van piekgolflengte)
• Normaal dynamisch bereik: 58 dB (0,4 NM van piekgolflengte) [Resolutie: 0,05 NM, 1550 NM, Optische ATT: Van, 20° aan 30°C]
• Bereik: Bereikbreedte: 0,2 NM aan 1200 NM, 0 van de Bereiknm snelheid: =0.2 seconde. (Spanwijdte 5 NM)
• [Resolutie: 0,1 NM, VBW=10 kHz, Normaal dynamisch bereik, centreren 1550 NM, tegen te houden bereikbegin, geen optische input, bemonsteringspunt: =501] Afmetingen en Massa 426 (w) × 177 (h) × 350 (d) mm (exclusief projecties) =15.0 kg (zonder optie)
• De ideale Oplossing voor Actieve Optisch Apparatenevaluatie Deze alle-in-één eenheid heeft de prestaties en functioneert voor de evaluatie van alle actieve optische apparaten, met inbegrip van SFP, XFP, en SFP+-modules, evenals optische zendontvangers en de optische bronnen van VCSEL en van DFB. De evaluatieresultaten, zoals centrumgolflengte, niveau, spectrum, SMSR, OSNR, enz., worden getoond op het één scherm. De combinatie met een Beetjefout Rate Tester (BERT) steunt spectrumanalyse van optische zendontvangeroutput en WDM signalen.
• De tijd van het golflengtebereik <0>
• Ingebouwde toepassing voor optische actieve apparatenevaluatie (LD-moduletest)
• Optie voor multimode metingen de optie MS9740A-009 (van Multimode Vezelinterface (50/62.5 µm))
• Steunenlc schakelaar die omzettingsadapter met behulp van
• Alle-in-één functie (MM.wijze) het steunen SM en MM.vezel

Lijst van Opties
