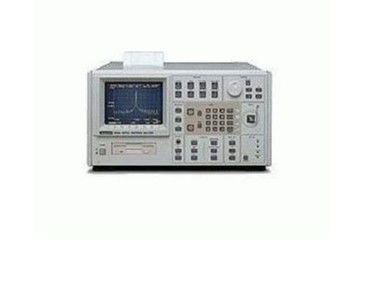

• Q8383 is een optische analysator van Advantest. Een optische spectrumanalysator, ook genoemd een optische analysator, is een precisieinstrument dat de macht van een optische bron meet. Dit elektronische testmateriaal is voor de controle van machtsdistributie over een gespecificeerde golflengtespanwijdte. Het toont de meting in een grafiek, waar de macht de verticale schaal is en de golflengte de horizontale schaal is.

Extra Eigenschappen:

• Optische spectrumanalysator met lage polarisatieafhankelijkheid voor optische versterkers
• Machtsmeting
• Impuls lichte meting

Spectrale waarden

• Golflengte: 550 tot 1750 NM
• Resolutie (half-value breedte): 0,1 tot 5 NM, 1/2/5 stappen
• Metingsnauwkeurigheid: ±0.2 NM
• Metingsprincipe: polarisatie-gecompenseerde dubbele pasmonochromator
• Spanwijdte: 1 tot 1200 NM, 0 NM

Niveau

Verwerking

• Metingstijd: 0,8 tweede voor 200 NM spanwijdte
• Geheugen: 32 krommen, 10 instrumentenopstellingen,“ diskdrive 3 ½
• Analyse van versterkers (EDFA): geluidsniveau, spontane emissie, macht, aanwinst; X dB bandbreedte, piekgolflengte, enz.

Interfaces

• Optische schakelaar: FC zonder contact in vezel
• Afstandsbediening: IEC625 (IEEE488)
• Printer: ingebouwde printer (norm) of output aan plotter via IEC/IEEE-bus

Algemene gegevens

• Voeding: 90 tot 250 V, 48/66 Herz, 180 VA
• Afmetingen (W x H x D); gewicht: 424 mm x 221 mm x 450 mm; 29 kg

Advantest Q8383 is een hoogwaardige spectrumanalysator met double-pass monochromator en uiterst - lage polarisatieafhankelijkheid. Dank aan een speciale gebruikte methode, een waarde van ±0.05 dB kan worden gewaarborgd, is de typische waarde zo laag zoals 0,02 dB.

Samen met de hoge nauwkeurigheid van de resolutiebandbreedte, kan Q8383 worden gebruikt om nauwkeurige machtsmetingen uit te voeren.

Al deze eigenschappen maken Q8383 een ideaal meetinstrument voor vezelversterkers (EDFA) erbiumdoped. Een speciale metingsfunctie staat bepaling van geluidsniveau, aanwinst en spontane emissie door eenvoudige die vergelijking van het signaal toe bij de versterker met het signaal bij de versterkeroutput wordt ingevoerd. Al deze eigenschappen zijn natuurlijk ook van groot voordeel voor de meting van laserdioden, LEDs en andere lichtbronnen. Een functie van de krommemontage toont direct electroluminescence kenmerkend door een Gaussian distributie in het emissiespectrum te passen. Dit is een waardevolle hulp in de meting van erbium- gesmeerde vezelversterkers (EDFA) en LDs. De speciale functies voor gepulseerd licht staan metingen van vezelringen en Soliton-transmissiesystemen toe. Het interne of externe teweegbrengen is mogelijk.

De metingstijd is 0,8 tweede voor een spanwijdte van 200 NM en varieert als functie van de spanwijdte. De hoogste gevoeligheid wordt bereikt voor wideband bronnen met een resolutie van 5 NM, terwijl narrowband bronnen (laser) betrouwbaar neer op het geluidsniveau zelfs met smalle resolutiebandbreedte kunnen worden geanalyseerd. Een normalisatiefunctie samen met een witte lichtbron laat directe meting van de transmissie en verlieskenmerken van optische filters en vezels toe.

Naast de versterkeranalyse, tonen de veelzijdige weergavemodussen zoals bekleding, vergelijking met geheugeninhoud, vertoning van twee afzonderlijke diagrammen (verdeel het scherm), de functie van de machtsmeter, gebruik van verscheidene tellers, normalisatie en direct lezen van transmissieverlies evenals vergemakkelijken de automatische bandbreedteanalyse (b.v. half-value breedtemeting aan RMS en envelopmethode), de krommemontage en veel andere eigenschappen verrichting van de analysator en vereenvoudigen analyse via IEC/IEEE-bus.

De standaard ingebouwde diskdrive wordt gebruikt als opslagmedium. De opgeslagen binaire gegevens kunnen met een aangewezen programma onder MS-Windows worden geanalyseerd, in documenten worden gekopieerd en worden gedrukt. De hoge snelheids ingebouwde thermische printer voorziet een uitdraai van de meetresultaten van alle plaatsende parameters binnen 8 seconden.
