Analoog-numeriek de Oscilloscoop100mhz 2 Kanaal van Keysightagilent DSO1102B

Analoog-numerieke Oscilloscoop 100 Mhz 2 van Keysightagilent DSO1102B Analoge Kanalen

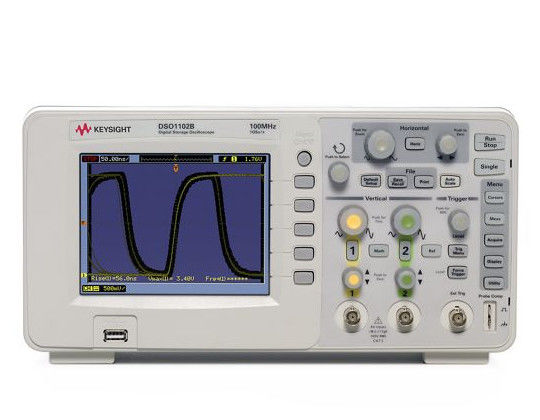

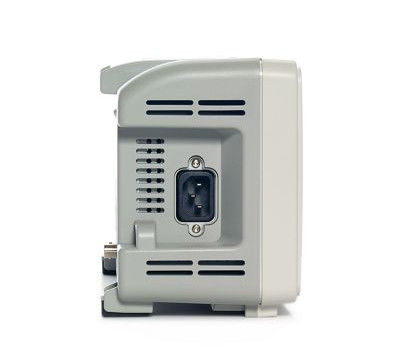

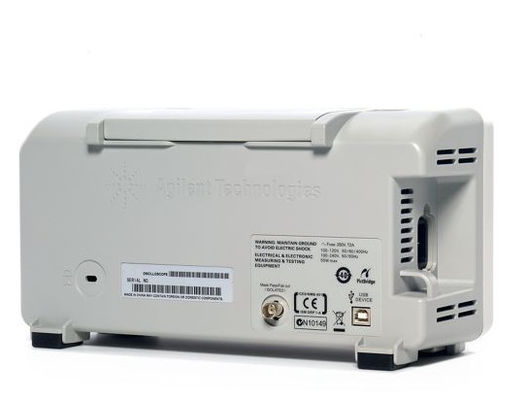

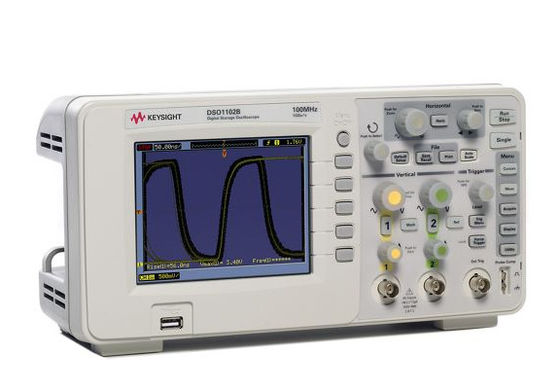

Beschrijving van Keysight Agilent DSO1102B

• De digitale opslagoscilloscopen (DSO) zijn de primaire die hulpmiddelen vandaag door digitale ontwerpers worden gebruikt de metingen van de signaalintegriteit zoals opstelling/greeptijden, oogmarge, en stijgings/daling tijden uit te voeren. De twee belangrijkste bannerspecificaties die van de het signaalintegriteit van een oscilloscoop de de metingsnauwkeurigheid beïnvloeden, zijn bandbreedte en steekproeftarief. De meeste ingenieurs hebben een goed idee van hoeveel bandbreedte die zij voor hun digitale metingen hebben vereist. Nochtans, is er vaak heel wat verwarring over vereiste steekproef tarief-en de ingenieurs veronderstellen vaak dat het werkingsgebied met de hoogste steekproeftarieven de nauwkeurigste digitale metingen veroorzaakt. Maar is dit waar?
• Doorschoten Bemonstering In real time
• Wanneer ADC technologie uitgerekt aan zijn grens in termen van maximumsteekproeftarief, hoe de oscilloscoop is verkopers creëren werkingsgebied met nog hogere steekproeftarieven? De aandrijving voor hogere steekproeftarieven kan zijn eenvoudig de waarneming van werkingsgebiedgebruikers tevreden te stellen dat „meer beter is“ of de hogere steekproeftarieven kunnen eigenlijk worden vereist om metingen de in real time van de hoog-bandbreedteoscilloscoop te veroorzaken. Maar veroorzaken van hogere steekproeftarieven in oscilloscopen is niet zo gemakkelijk zoals eenvoudig selecterend een hogere overal verkrijgbare analoge-digitaal convertor van het steekproeftarief.
• Een gemeenschappelijke die techniek door alle belangrijke werkingsgebiedverkopers moet wordt goedgekeurd veelvoudige ADCs in real time doorschieten. Maar verwar deze bemonsteringstechniek niet met het doorschieten van steekproeven van herhaalde aanwinsten, die wij „gelijkwaardig-tijd“ bemonstering roepen.
• Het werkingsgebied met doorschoten bemonstering in real time moet twee vereisten aanhangen. Voor het nauwkeurige vervorming-vrije doorschieten, elke ADC moeten de verticale aanwinst, de compensatie en de weergavekarakteristiek dicht worden aangepast. Ten tweede, moeten de fase-vertraagde klokken op hoge precisie worden gericht om de regel #2 tevreden te stellen van Nyquist die steekproeven op gelijke afstand dicteert. Met andere woorden, moet de steekproefklok voor ADC #2 precies 180 graden na de klok worden vertraagd die steekproeven ADC #1. Beide criteria zijn belangrijk voor het nauwkeurige doorschieten.

Eigenschap:

• 100 Mhz
• 2 analoge kanalen
• Vang oude periodes met hoge resolutie en 16 kptsgeheugen
• Zie duidelijker signalen met een LCD van de 5,7 duimkleur vertoning
• Snelheidsanalyse met 23 autometingen en golfvormwiskunde, met inbegrip van FFT
• Vereenvoudig het testen met go/no-gomasker het testen, opeenvolgingswijze (1000 triggergebeurtenissen), en digitale filters
• Verhogingsproductiviteit met ingebouwde hulp in 11 talen, USB-connectiviteit, en de vrije gids van het studentenlaboratorium

Opties:
