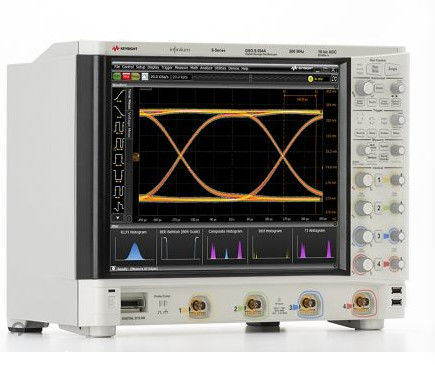

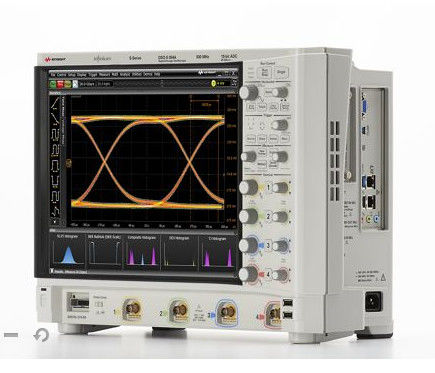

De praktische Analoge en Digitale Oscilloscoop Keysight Agilent DSOS054A van 20GSa/s

Analoog-numerieke Oscilloscoop 4 GHz 4 van Keysightagilent DSOS054A Analoge Kanalen

Beschrijving van Keysight Agilent DSO054A

• De DSOS054A-Serie Soscilloscopen hebben 500MHz van bandbreedte, een 15“ XGA capacitief touch screen, en een 10 beetje analoge-digitaal convertor. Het hart van de oscilloscoop is een raad van de 20 laagaanwinst met 16 douane ASICs en FPGAs. De nieuwe technologieblokken leveren superieure signaalintegriteit – en al deze blokken moeten volkomen samenwerken om het hoogste efficiënte aantal beetjes (ENOB) in een oscilloscoop te bereiken. Niet worden voor de gek gehouden door ADC beetjes alleen – leer meer over hoe onze technologie synchroon het werk blokkeert om superieure metingen te geven geen die u met een ander draagbaar werkingsgebied op de markt zult krijgen.

Eigenschap:

• 500 Mhz-(upgradable) bandbreedte
• 4 analoge kanalen
• bereik tot 16 beetjes van verticale resolutie met onze geavanceerde systeemarchitectuur
• vang een langer signaalspoor met maximum de steekproeftarief van 20 GSa/s en 100 Mpts/kanaal van standaardgeheugen
• krijg superieure signaalintegriteit met een gemiddeld systeem efficiënt aantal beetjes (ENOB) van 8,1 beetjes bij volledige bandbreedte
• de aanwinst verhoogde bruikbaarheid met de multi-aanraking gesteund 15 duim capacitief touch screen en standaardsolid-state drive voor snelle laars en hoge betrouwbaarheid
• heb toegang tot een brede waaier van protocol, naleving, en analysesoftware

Opmerkelijke signaalintegriteit

• 10-beetje ADC tot 8 GHz voor extra resolutie
• Vooreind met geringe geluidssterkte voor precisiesignaal het bekijken
• Lawaai slechts 90 µV bij de bandbreedte van 1 mV/div en 1 GHz
  • Systeemenob waarden meer dan 8
  • SFDR-waarden neer aan – dBC 73
  • het verticale schrapen van 2 mV/div gesteund in hardware
  • HW de filters van de bandbreedtegrens op 50 Ω en wegen 1 MΩ
• Precisie BNCs met > 8 GHz bandbreedte
• De correctiefilters verzekeren vlakke frequentieomvang en fasereactie
• Lage intrinsieke jitter (100 (typische) fs voor uitstekende jitterkarakterisering) ging het meest platform vooruit
• Krachtig, flexibel Infiniium-gebruikersinterface
• De snelle gegevens ontladen (tot 200 MB/s) via USB 3,0
• Capacitief touch screen met multi-aanraking, gemakkelijk-greephandvatten, en het re-sizing van aanrakingsgebieden
• Intel i5 en 8 GB RAM voor snelle verwerking
• Verwijderbaar solid-state drive (SSD) voor snel laars-omhoog en verhoogde betrouwbaarheid en veiligheid

Superieur vooreind met geringe geluidssterkte

• High-resolution ADC het nut is afhankelijk van het vooreind met geringe geluidssterkte dat de extra kwantificatieniveaus steunt. Elke Serie Soscilloscoop neemt het laagste het lawaai vooreind van de industrie voor draagbare oscilloscopen met bandbreedte op tot 8 GHz. De Serie S frontend omvat drie douane ICs, met inbegrip van een 130 NM BiCMOS IC dat gebruiker-verkiesbare analoge filters en bandbreedteverbeteringen via een softwarevergunning opneemt.

Lijst van Opties
