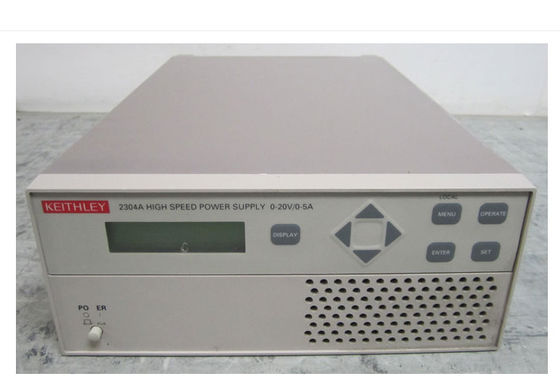

• De 2304A hogesnelheidsvoeding biedt spanningsregeling en vermogensbewaking voor het geautomatiseerd testen van draagbare, op batterijen werkende apparaten.De 2304A levert tot 5A om gemakkelijk draagbare apparaatbelastingen te verwerken, terwijl een resolutie van 100nA (10µA op model 2303-PJ) een nauwkeurige bewaking van slaapmodusstromen mogelijk maakt met een basisnauwkeurigheid van 0,2%.Snelle transiënte respons simuleert batterijgedrag, waarbij de output binnen 40 µs of minder terugkeert naar binnen 100 mV van de ingestelde spanning.Door de mogelijkheid om stroom te laten zinken, kan deze voeding de kenmerken van een ontladen, oplaadbare batterij simuleren voor het testen van batterijladers en opladergerelateerde circuits.Naast gelijkstroommetingen kan deze voeding stroompulsen meten van slechts 60 µs en wel 833 ms lang.Met relaisuitgangen kunnen externe relais worden gebruikt voor het aansturen van tests.DVM-ingangen stellen beide voedingen in staat om DC-spanningen te meten en weer te geven vanaf elke plek in een testsysteem, waardoor de kosten en ruimte worden bespaard die nodig zijn om een ​​afzonderlijke DMM toe te voegen.

Functie:

• 5A uitgangscapaciteit
• Snelle reactie op belastingsveranderingen
• Ingangsspanningsbereik: 0 tot +20V DC.
• Ingangsimpedantie: typisch 1010Ω.
• Maximale spanning (beide ingangsaansluitingen) met betrekking tot uitgang laag: –3V, +22V.
• Leesnauwkeurigheid: ±(0,05% + 3mV).
• Leesresolutie: 1mV.

Hoge stroom zinkcapaciteit

• Keithley's voedingen kunnen fungeren als een elektronische belasting en verbruiken maar liefst 3A (Model 2304A) en 2A (Model 2303), zodat ze een lege oplaadbare batterij kunnen simuleren.Daarom kunnen ze worden gebruikt om de prestaties van de oplader van een draagbaar apparaat te controleren.Dankzij het stroomdissipatievermogen van de voedingen kunnen ze zelfs snelladers met hoge stroomsterkte testen.

Onafhankelijke digitale voltmeteringangen

• Hoewel veel programmeerbare voedingen output readback-mogelijkheden bieden, zijn de voedingen van Keithley de enige beschikbare instrumenten die ook een set DVM-ingangen bieden.Met deze ingangen kan model 2304A signalen meten van 0 tot +20 V (0 tot +15 V voor model 2303) overal in het testsysteem met dezelfde nominale nauwkeurigheid als de spanningsuitlezing.De DVM en de stroombron kunnen tegelijkertijd werken.Voor veel toepassingen elimineert de ingebouwde DVM van de voeding de kosten en ruimte die een apart spanningsmeetinstrument nodig zou hebben.

Optie voor weergave op afstand

• Als model 2303 of 2304A moet worden gemonteerd op een plaats waar het display niet goed zichtbaar is, kan een optionele displaymodule model 2304-DISP op een handiger punt worden gemonteerd en vervolgens op de voedingseenheid worden aangesloten.De displaymodule bevat ook alle instrumentbedieningen, zodat de voeding op afstand kan worden bediend vanaf de beter bereikbare locatie
