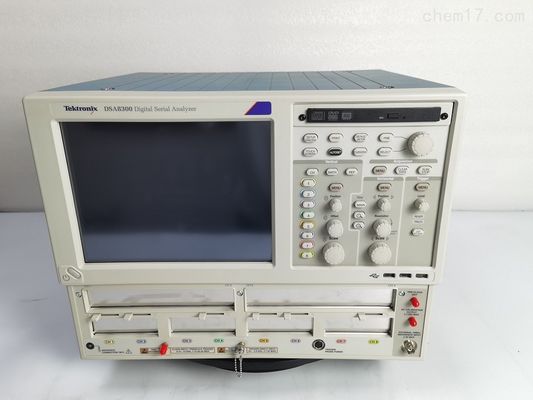

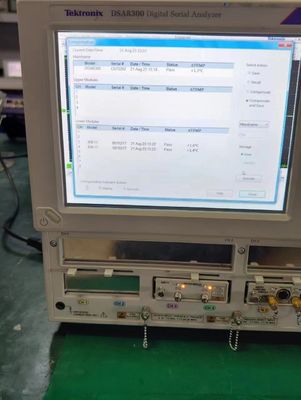

De DSA8300 is een state-of-the-art Equivalent Time Sampling Oscilloscope die de hoogste nauwkeurigheid meet- en analyse mogelijkheden biedt voor Communicatie Signal Analysis,Serial Data Network Analysis (Seriële gegevensnetwerkanalyse), en Serial Data Link Analysis toepassingen.

Belangrijkste prestatiespecificaties

• De basis zit in een laag tempo:
  • 425 fs typisch op maximaal 8 gelijktijdig verkregen kanalen
  • < 100 fs op maximaal 6 kanalen met fasereferentiemodule 82A04B
• Hoogste verticale resolutie van de industrie 16 bit A/D
• Elektrische resolutie: < 20 μV LSB (voor 1 v vol bereik)
• Optische resolutie van < 20 nW voor de 80C07B (1 mW volledig bereik) tot < 0,6 μW voor de 80C10C (30 mW volledig bereik)
• optische bandbreedten tot > 80 GHz
• Elektrische bandbreedten tot > 70 GHz
• Meer dan 120 geautomatiseerde metingen voor NRZ-, RZ- en pulssignaalsoorten
• Geautomatiseerd testen van maskers met meer dan 80 industriestandaardmaskers
• Complexe jitter/ruis/BER/SER-analyse (80SJNB), ondersteuning voor complexe metingen TDECQ1, SNDR2(aanvragen)

Belangrijkste kenmerken

Een grote verscheidenheid aan optische, elektrische en accessoire modules ondersteunt uw specifieke testvereisten.

• optische modules
  • Optische modules die optische gegevenssnelheden ondersteunen van 155 Mb/s tot 10 Gb/s tot 40 Gb/s tot 100 Gb/s tot PAM4 voor 50G/100G/200G/400G
  • optische referentiereceptoren (ORR)1ondersteuning van gespecificeerde eisen voor conformiteitsonderzoek op basis van normen
  • Hoge optische gevoeligheid, laag geluid en een breed dynamisch bereik van de optische bemonsteringsmodules maken nauwkeurige testen en karakterisering van optische communicatiestandaarden voor korte tot lange afstand mogelijk
  • Volledig gekalibreerde clock recovery-oplossingen: geen handmatige kalibratie voor gegevensverlies bij het ophalen
  • Gekalibreerde metingen van de uitstervingsratio en ER-metingen met variabele correctie zorgen voor nauwkeurigheid en herhaalbaarheid
• Elektrische modules
  • Elektrische monsters met een zeer laag geluidsniveau (280 μV bij 20 GHz, 450 μV bij 60 GHz, typisch)
  • Selecteerbare bandbreedten2de gebruiker in staat stellen de bandbreedte en het geluid van de bemonsteringsmachine in te wisselen voor een optimale prestatie bij het verkrijgen van gegevens
  • Verwijderde bemonsterers of compacte bemonsteringsverlengmodule kabels minimaliseren de signaalvermindering door de bemonsterer in de nabijheid van het te testen apparaat te plaatsen.
  • High-performance geïntegreerde TDR (10 ps typische stappen stijging tijd) ondersteunt uitzonderlijke impedantie discontinuïteit karakterisering en een hoog dynamisch bereik voor S-parameter metingen tot 50 GHz
• Analyse
  • Jitter-, geluids- en BER-analyse van hoge snelheid PAM4- en PAM2-NRZ-seriegegevensnelheden van < 1 GBd tot 60 GBd geeft inzicht in de precieze oorzaken van oogsluiting

  • Analyse van PAM4-signalen met een uitgebreide jitter-, geluid- en BER-analyse voor elk PAM-oog en een reeks globale metingen die de algemene PAM4-signaalattributen beoordelen

  • 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) -automatisering zorgt voor turn-key-testen en debuggen van TX-optische eigenschappen die essentieel zijn voor de SR4 Short Reach Ethernet
  • 80STDEC stroomlijnt de meting van de hoge prestaties van de zender en het sluiten van het oog met verspreiding (TDEC), waardoor het ideaal is voor toepassingen op het gebied van productie en conformiteitsvalidatie
  • Geautomatiseerd masker testen met meer dan 80 industrie-standaard maskers. Nieuwe maskers kunnen worden ingevoerd in de DSA8300 om nieuwe opkomende normen te ondersteunen. Gebruikers kunnen hun eigen maskers definiëren voor geautomatiseerd masker testen
  • Jitter, ruis, BER, masketoetsing en serie-data-linkanalyse (SDLA) worden aangeboden via de 80SJNB Essentials en Advanced Software Application Options
  • Geavanceerde TDR-analyse, S-parametermetingen, simulatiemodel-extractie en seriële-link-simulatiemogelijkheden worden door de IConnect verstrekt.®Software-toepassingsopties
  • 400G-M4 Optical Manufacturing Analysis Software biedt optische zender- en dispersie-eye-closure-quaternary (TDECQ) -analyse
• Hoge testdoorvoer
  • Hoge bemonsteringssnelheid tot 200 kS/s per kanaal
  • Efficiënte programmeerinterface (IEEE-488, Ethernet of lokale processor toegang) maakt een hoge test doorvoer mogelijk

Toepassingen

• Ontwerp/verificatie van telecom- en datacom-componenten en -systemen
• Vervaardiging/testen voor ITU/ANSI/IEEE/SONET/SDH-naleving
• Hoogwaardige waardifferentiële TDR-metingen
• Impedantiekarakterisering en netwerkanalyse voor seriële gegevenstoepassingen, met inbegrip van S-parameters
• Geavanceerde jitter-, geluids-, BER- en SDLA-analyse
• Simulatie van kanaal- en oogdiagrammen en op metingen gebaseerde modellering met IConnect.

Superieure prestaties met buitengewone veelzijdigheid

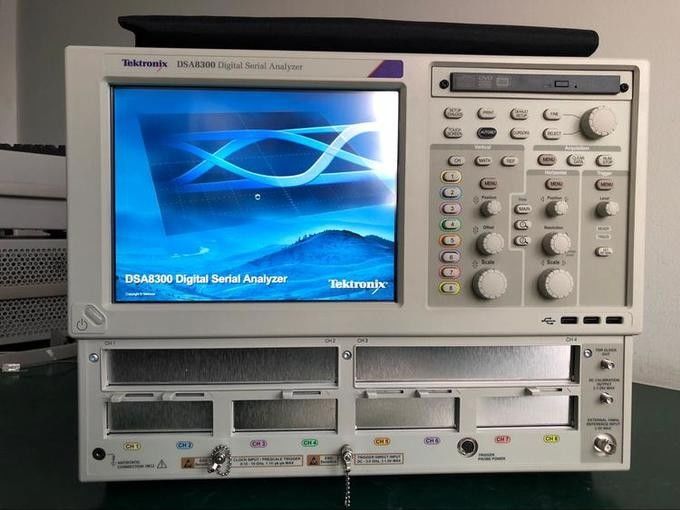

De DSA8300 Digital Serial Analyzer is het meest veelzijdige hulpmiddel voor het ontwikkelen en testen van communicatie, computers en consumentenelektronica die multi-gigabit gegevensoverdracht gebruiken.Het wordt gebruikt voor optische en elektrische zender karakterisering, alsook de nalevingscontrole van de in deze producten gebruikte hulpmiddelen, modules en systemen.

Bovendien is de DSA8300 zeer geschikt voor het karakteriseren van elektrische signaalpaden, of het nu gaat om pakketten, PCB's of elektrische kabels.en de meest uitbreidbare modulaire architectuur, de DSA8300 biedt de hoogst presterende TDR- en interconnectanalyse, de meest nauwkeurige analyse van signaalvermindering en BER-berekeningen voor de huidige en opkomende seriële datatechnologie.
