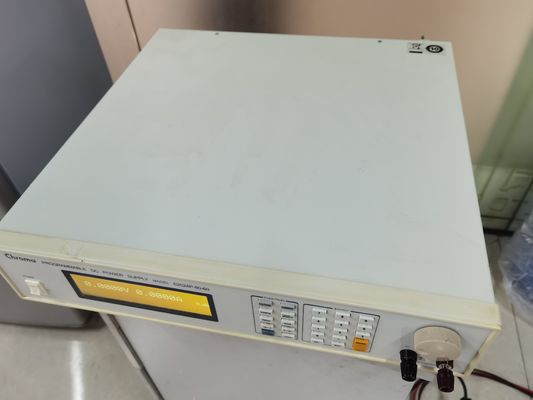

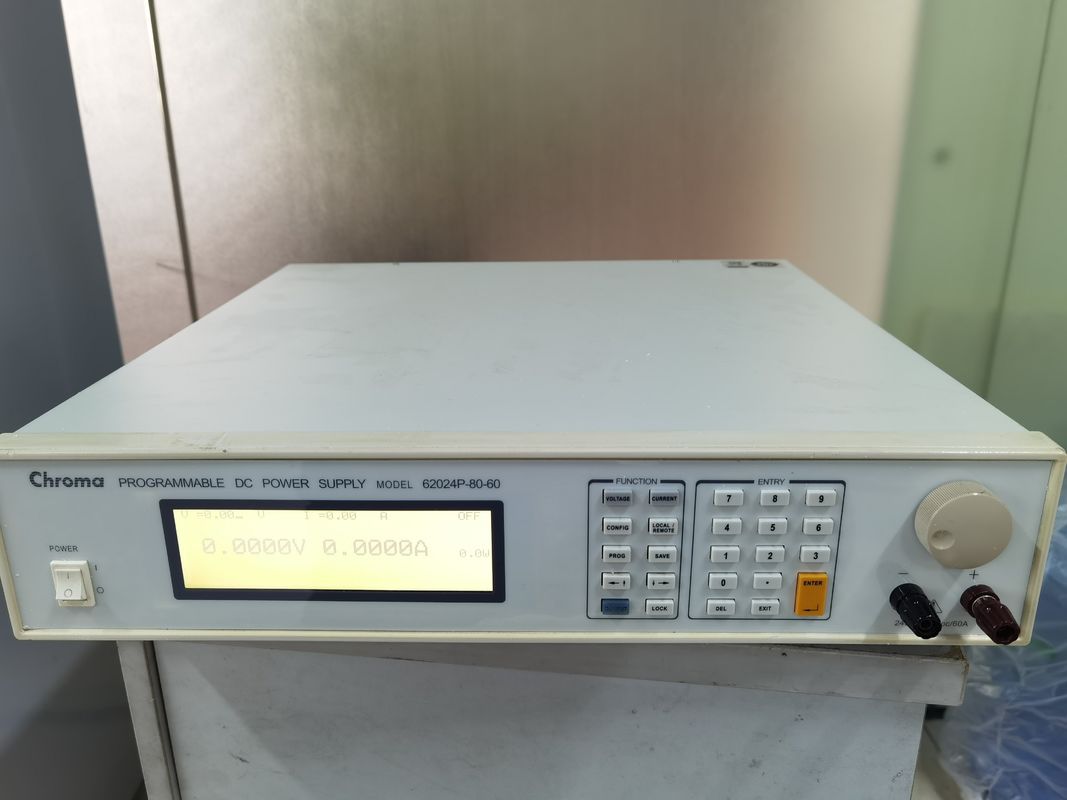

CHROMA 62024P-80-60 Programmeerbare gelijkstroom-Bron 80VDC/60A/2400W voor ATE Integration And Testing

Chroma’s nieuwe 62000P-serie programmeerbare DC-voedingen bieden veel unieke voordelen voor ATE-integratie en -testen. Deze voordelen omvatten een constant vermogen werkingsgebied, precieze uitlezing van uitgangsstroom en -spanning, uitgangstriggersignalen, evenals de mogelijkheid om complexe DC-transiënte golfvormen te creëren om apparaatgedrag te testen bij pieken, dalen en andere spanningsafwijkingen. Ontworpen voor geautomatiseerde testen van DC-DC-converters en vergelijkbare producten, zet de 62000P een nieuwe standaard voor programmeerbare DC-voedingen met hoge nauwkeurigheid.

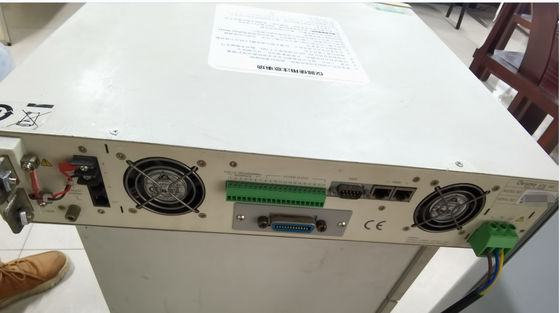

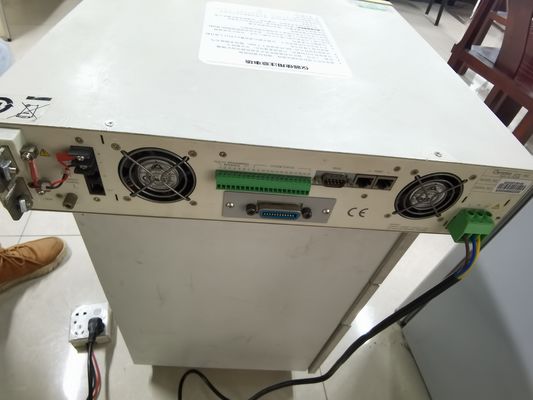

De 62000P-serie omvat 12 verschillende modellen variërend van 600W tot 5000W, tot 120A en tot 600V. Vanwege hun constante vermogen werkingsgebied kan een enkel instrument zowel hoge spanning/lage stroom ALS lage spanning/hoge stroom leveren, waardoor het aantal benodigde voedingen in typische ATE-toepassingen wordt verminderd. De 62000P-serie bevat ook 16-bits uitleesmogelijkheden voor nauwkeurige spannings- en stroommetingen. Dit betekent dat systemen geen complexe shunt/multiplexers meer nodig hebben om nauwkeurige metingen van de ingangsparameters van de UUT te maken. De instrumenten bevatten ook I/O-poorten die 8-bits TTL's, DC-ON, foutuitgangssignaal en externe inhibitie bieden, evenals een uitgangstriggersignaal voor systeemtimingmetingen.

Een andere unieke mogelijkheid van de 62000P-serie voedingen is hun vermogen om complexe DC-transiënte golfvormen te creëren. Deze mogelijkheid maakt het mogelijk om apparaten te testen op DC-spanningsuitval, pieken en andere spanningsvariaties, waardoor ze een ideale keuze zijn voor het testen van luchtvaartapparatuur, omvormer testen en andere apparaten die spanningsonderbrekingen zullen ervaren. Toepassingen omvatten DC/DC-converter & omvormer spanningsuitval test, simulatie van motorstart, geautomatiseerd batterijladen, levenscyclus test van elektronische producten, enz.

Onderscheidende kenmerken

• Constant Power Envelope betekent dat een van onze voedingen meestal 2 of 3 van andere merken kan vervangen
• Mogelijkheid om transiënte golfvormen te genereren voor testen volgens industriestandaarden voor luchtvaart, scheepsvaart, auto, etc.
• Hoge nauwkeurigheid uitlezing betekent dat efficiëntiemetingen direct van de DC-bron kunnen worden gemaakt in plaats van externe shunts en DMM's te gebruiken
• Uitgangstriggersignalen maken het mogelijk om oscilloscopen en andere apparaten te triggeren voor timingmetingen
• Beschikbare softpanels

Breed werkingsgebied met constant vermogen

De 62000P Programmeerbare DC-voedingen bieden een breed werkingsgebied. De specificatie voor de 62012P-80-60 is bijvoorbeeld 1200W/80V/60A, wat flexibele werking in verschillende combinaties mogelijk maakt, zoals getoond in de figuur rechts. Conventionele voedingen leveren dezelfde nominale stroom bij alle uitgangsspanningen, maar de 62000P DC-voeding levert een grotere stroom bij lagere uitgangsspanningen. Dit betekent dat zowel UUT's met lage spanning/hoge stroom als met hoge spanning/lage stroom met één enkele voeding kunnen worden getest, waardoor de noodzaak voor meerdere voedingen komt te vervallen.

Master/Slave Parallel & Seriële besturing

Wanneer hoge prestaties vereist zijn, is het gebruikelijk om twee of meer voedingen parallel of serieel aan te sluiten. De 62000P-serie DC-voedingen hebben een slimme Master/Slave-besturingsmodus die seriële/parallelle werking snel en eenvoudig maakt. In deze modus schaalt de master waarden en downloadt gegevens naar slave-eenheden, zodat de programmering eenvoudig is en de stroomverdeling automatisch verloopt.

Programmeerbare sequenties Toepassingen

De 62000P-serie DC-voeding maakt 100 door de gebruiker programmeerbare sequenties mogelijk met insteltijden variërend van 5 ms tot 15000 s, spannings-/stroomstijgsnelheidsregeling en 8-bits TTL-uitgang voor geautomatiseerde testtoepassingen. Toepassingen omvatten DC/DC-converter & omvormer spanningsuitval testen, simulatie van motorstart, geautomatiseerd batterijladen, productlevenscyclus testen en avionica testen voor luchtvaarttoepassingen.
