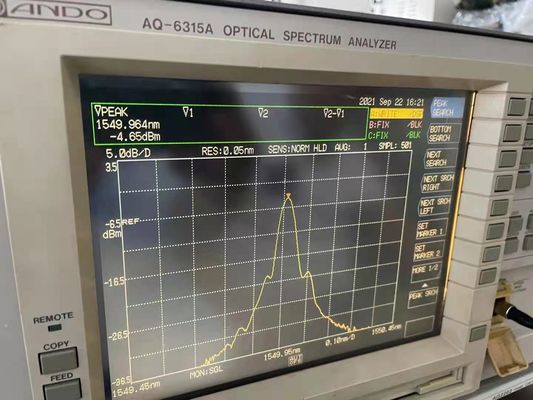

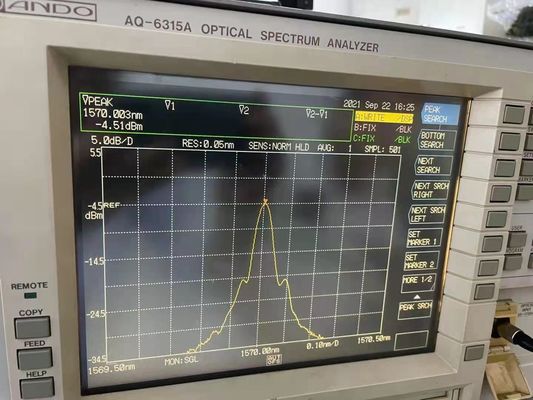

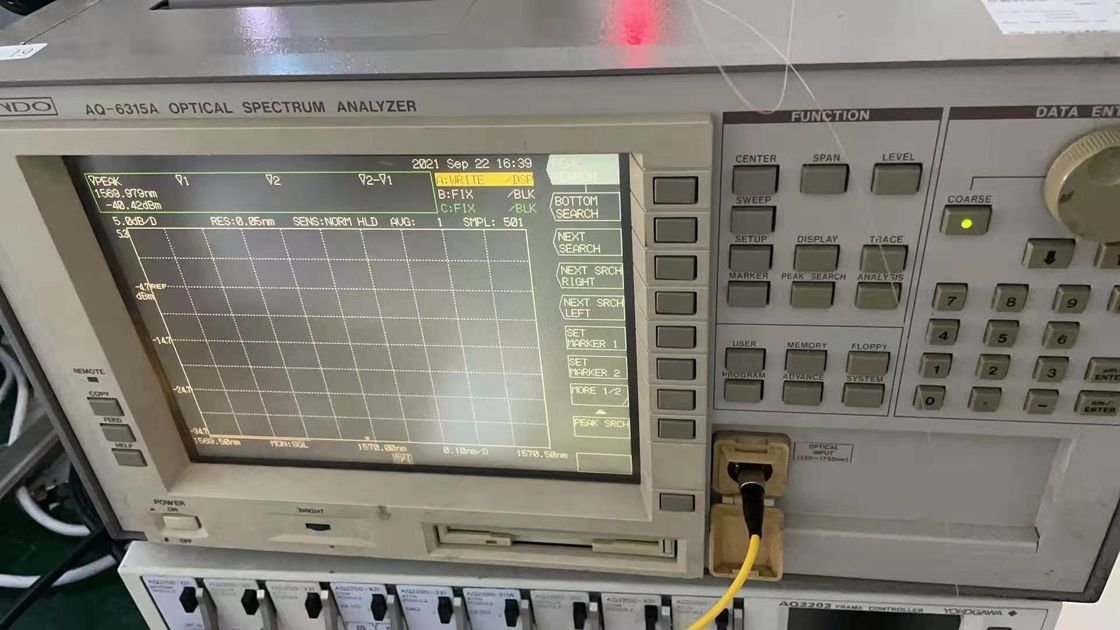

Ando AQ-6315A optisch spectrumanalysator

De AQ-6515A/-6315Boptische spectrumanalysatorHet brengt geavanceerde mogelijkheden naar een breed scala vande applicaties, van de evaluatie van de lichtbron totmeting van de golflengte-kenmerken van verlies inOptische apparaten met aanzienlijke verbeteringenvan de basisprestaties en functioNrs van devoorafgaande AQ-6312A/-Modellen 6312B, bevatten:Het is een volledig nieuw monochrometerontwerp.-pass/double-In de dubbele-pass monochrometer modus dynamisch bereik isVerbeterd ver bHet gaat om een zeer belangrijke kwestie.-de monochrometer-modus doorstaanDe AQ ondersteunt hetzelfde brede scala aan toepassingen als de vorige modellen.-6315A/-6315B, met inbegrip van:De volledige selectie van geavanceerde Ando spectrum analyzer technologie aan uw werk.... een nEw standaard voorde industrie.

Belangrijkste kenmerken

Diverse analysefuncties Analysefuncties voor WDM en andere optische apparaten (LD, LED, FBG, enz.).02 nm golflengte lineariteit, maakt het vooral nuttig voor WDM-apparaten, zoals hoge-precisie verlies golflengte karakteristieke evaluatie.Monochromator selecteermodus De monochromatormodus kan worden ingesteld op enkelgang of dubbelgang om aan uw meettoepassingsbehoeften te voldoen.High sensitivity over a wide band Covers from 350nm to 1750nm and noise level has been suppressed to allow the AQ-6315A/-6315B to measure light at down to –90BmLow polarization dependency Polarization dependency has been slashed to ±0.05 dB, waardoor nauwkeurige metingen van de optische versterkerverhoging en andere kritische metingen mogelijk zijn.Hoge nauwkeurigheid.Nieuwkeurigheid binnen ± 0,3 dB.Meten met een hoog vermogen: max.+20dBm (100mW) Zelfs een hoog vermogen van een optische versterker kan rechtstreeks worden gemeten zonder een optische attenuator.05nm.Optische output wordt geleverd (alleen AQ6315B) Kan worden gebruikt als een optische band pass filter. Drie individuele trace geheugen Gepulseerd licht kan worden gemeten9.4 inch kleur LCD

Specificaties

Toepasselijke vezels

Meetgolflengtebereik

350 tot en met 1750 nm

Golflengte

0 tot en met 1500 nm

Waallengte nauwkeurigheid

0.5nm (25 ± 5°C, 10/125 SM-vezels)

±0,05 nm (1510 tot 1570 nm, 10/125 SM-vezels)

Lineariteit van de golflengte

±0.02nm (1510 tot 1570nm, 10/125 SM vezels) [1]

Reproduceerbaarheid op golflengte

±0,005 nm (1 minuut)

Resolutie van de golflengte

00,05 tot en met 10 nm

Meetspeilbereik [2]

Niveaugenauigheid [3]

± 0,3 dB (bij 633/1310/1550 nm)

Afhankelijkheid van polarisatie [4]

Lineariteit [5]

±0,05 dB (0 tot en met -40 dBm), ±0,2 dBN (0 tot en met 60 dBm)

Niveauschaal

0.1 tot 10 dB/div. En lineair

Dynamisch bereik (stralingslichtniveau) [6]

Tijd van het vegen [7]

0.5 s of minder (spanning 500 nm of minder), 2,5 s of minder (volledige spanning)

Functies

Meting

Automatische meting, meting van marker-tot-marker sweep, gemiddeld, functie voor het meten van gepulst licht

Afbeelding

3D-scherm, split (dual) display

Individuele 3 trace-herinneringen

Max./min. stand, gegevensberekening (additie, subtractie, verdeling), normaliseren,Dominant, curve-fit display, power density display functie, dBm/km, % niveau schaal

Gegevensanalyse

Piek/bodem zoekfuncties, spectrumbreedte zoekfuncties, SMSR zoekfuncties, marker-marker vermogen meetfuncties, NF-metingsfuncties voor optische versterkers, kleuranalysefuncties, WDM-analysefuncties,meting van de inkeppelbreedte

andere

Programmafunctie (200 stappen×20 programma's), golflengte kalibratiefunctie, kalender/datumfunctie, hulpfunctie, gebruikerssleutel definiëren functie, labelfunctie

Optische uitgang [8]

Geheugen

FDD-Traces, analysegegevens en programma's op 3,5 inch FD (1.2/1.44 Mbyte)

Interne geheugen-Sporen en meetomstandigheden (32 sporen), 20 programma's

Gegevensuitvoer

Drukker-High-speed ingebouwde printer

Plotter-direct uitgang naar XY-plotter

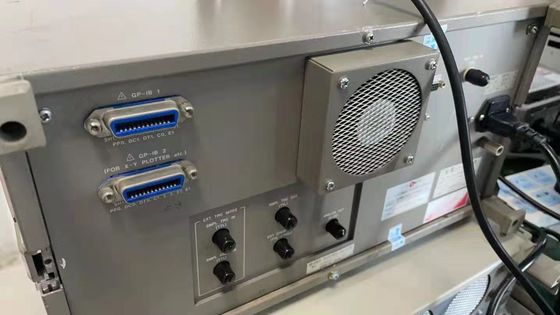

Interfaces

GP-IB-2-poorten

OverigeSweep trigger input (TTL), sample trigger input (TTL), sample trigger output (TTL)Sample enable input (TTL), 270Hz output (TTL), analogue output (0-5V),Video output (VGA compatibel)

Afbeelding

9.4 inch kleuren LCD, resolutie 640×480 punten

Optische inlaatconnector

FC (standaard) SC, D4, W/E, ST, DIN, enz.

Vermogenseisen

AC100V tot 120V, 200V tot 240V, 48 tot 83Hz, ca. 200VA

Milieu

Afmetingen en massa

Ongeveer 425 (W) × 222 (H) × 450 (W) mm, ongeveer 30 kg

Notities
