• Aanvullende op CAT/VNA gebaseerde kenmerken:S-parameters voor gemengde modus

• Toepassingen:AM/FM Tune en luister

Kabel- en antennanalyse

Meting van de veldsterkte

SCPI-codecompatibiliteit

Spectrogram

Stimulusrespons

89600 VSA Software

Over-The-Air LTE FDD en 5GTF

5G NR

• Bandbreedte-opties:10 MHz/40 MHz/120 MHz

•  Kabel- en antenne-analysator:Ja - standaard

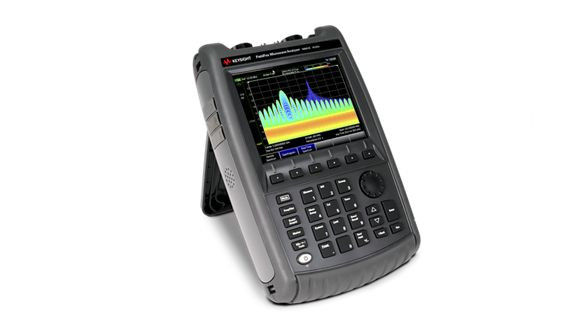

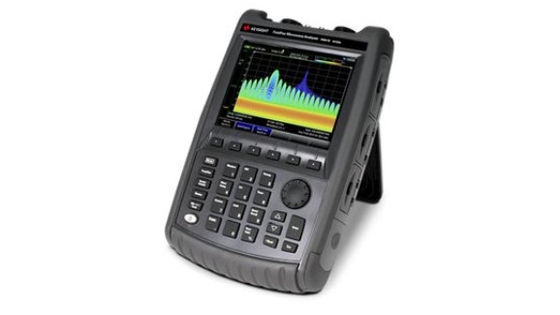

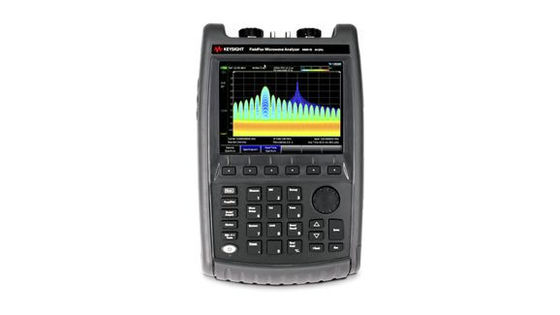

• Vormfactor:Handheld

• Instrumenttype:Combinatie-analysator

• Maximale frequentie:44 GHz

• Metingsfuncties:Netwerkanalyse/Signaalanalyse/Kabel- en antennetoetser/Realtime spectrumanalyse

• Aantal ingebouwde havens:2

• Algemene amplitude nauwkeurigheid: +/- 0,2 dB

• Fase-geluid @ 1 GHz (1 MHz-verschuiving):125 dBc/Hz

• Fase-geluid @1 GHz (30 kHz verschuiving):-114 dBc/Hz

• SA Startfrequentie:5 kHz

• Spursvrij dynamisch bereik: > 104 dB

• Standaardverminderstap:5 dB

• Dynamisch bereik van het systeem: > 105 dB

• Trace-geluid:00,001 dB

• Vector Network Analyzer:Ja - optioneel

• Aanvullende op SA gebaseerde functies:Real-time spectrum analyse

  Meetingen van het geluidscijfer

  Over-the-Air-metingen

  Ingebouwde stroommeter

  Verlengd bereik transmissie analyse (ERTA)

• Bandbreedte:120 MHz

• Meest mogelijke snelheid bij 1001 punt, 1 sweep:196 μs/pt

• DANL @1 GHz: -163 dBm

• Frequentiebereik:DC tot 44 GHz

• Maximale analysebandbreedte:120 MHz

• Maximale bandbreedte in realtime:120 MHz

• Minimale frequentie: 300 kHz

• Uitgangsvermogen: tot 7 dBm

• Algemene amplitude nauwkeurigheid: +/- 0,2 dB

• Fase-geluid @1 GHz (10 kHz verschuiving):-114 dBc/Hz

• Vermogen met behulp van USB-sensor:Frequency-Offset CW of Swept-FrequencyRF-pulstest met pieksensor

• Spectrumanalysator:Ja - Facultatief

• Standaard dimmerbereik:40 dB

• Standaard Attenuator Stap:5dB

• TOI @ 1 GHz (interceptie van derde orde):+ 5,1 dBm

• Type:Vector Network Analyzer

  Kabel- en antenne-analysator

  Spectrumanalysator
