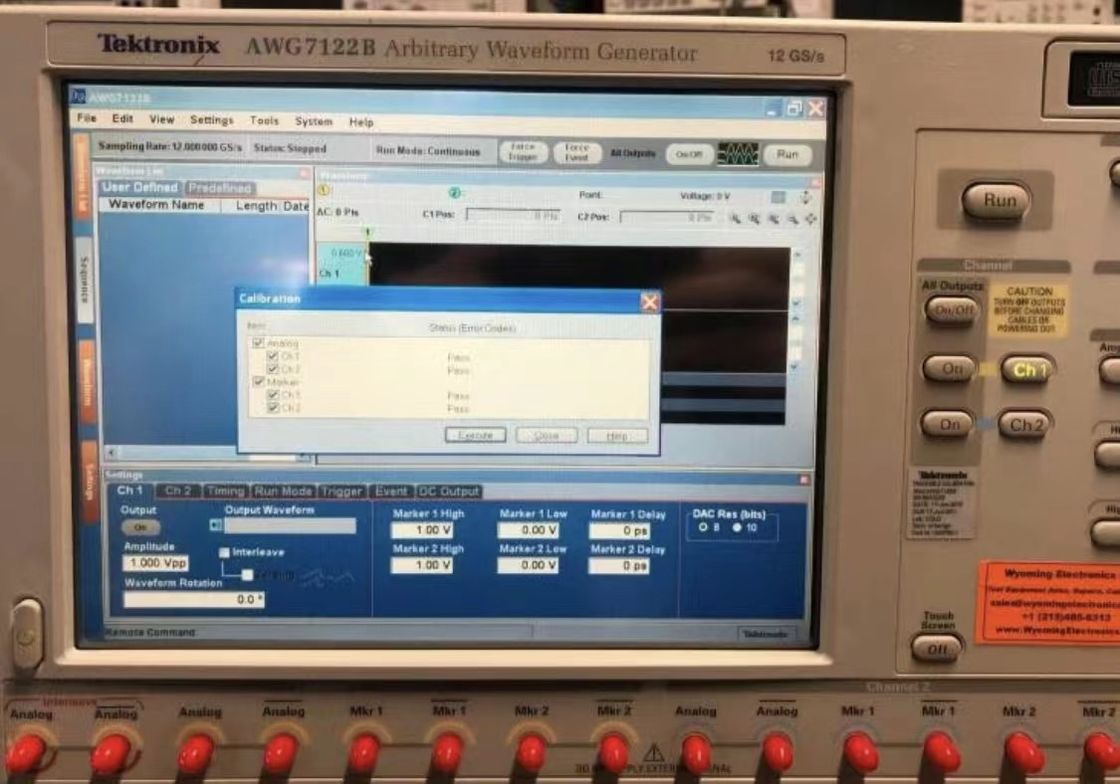

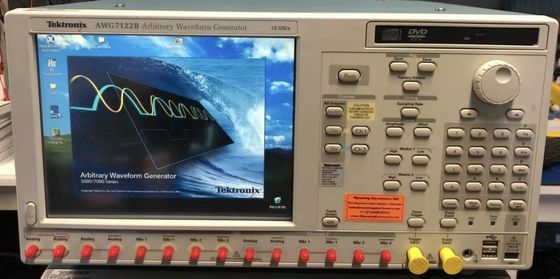

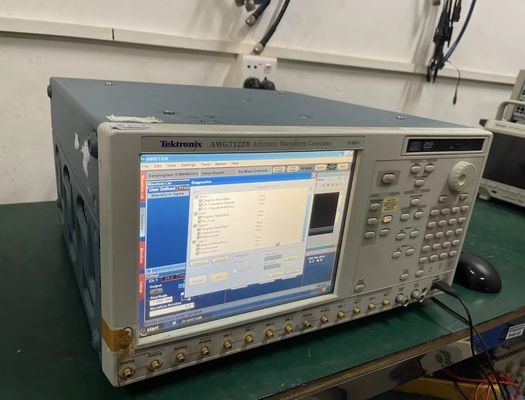

De Tektronix AWG7122B willekeurige golfvorm generator levert een unieke combinatie van superieure signaalstimulans, ongeëvenaarde steekproefsnelheid, bandbreedte, en compromisloze bruikbaarheid.Dit biedt de beste oplossing van de industrie voor de uitdagende problemen van de signaalstimulatie waarmee ontwerpers worden geconfronteerd bij het verifiëren vanDe directe synthese-signaalgeneratie maakt een verscheidenheid aan signaaluitgangen mogelijk, waaronder multilevel, pre/de-emphasis, jitter (Rj, Pj, ISI),DCD), SSC, en wander elementen.

De Tektronix AWG7122B Arbitrary Waveform Generator is een toonaangevende benchmark in prestaties, sample rate, signaaltrouwheid en timing resolutie.of repliceren ofwel ideaalDe AWG7122B AWG, met maximaal 24 GS/s (optioneel) of 12 GS/s (standaard) en 10-bits verticale resolutie, heeft een hoge resolutie en een hoge resolutie.biedt de beste oplossing voor het stimuleren van het signaal in de industrie voor steeds grotere meetproblemenDit maakt het gemakkelijk om zeer complexe signalen te genereren, met inbegrip van volledige controle over de signaalkenmerken.

Specificaties en kenmerken van de Tektronix AWG7122B Willekeurige golfvormgenerator zijn onder meer:

• Breedband RF/MW-modulatiebandbreedte
• Genereert complexe breedbandsignalen in een frequentiebereik tot 9,6 GHz
• Genereren van modulatiebandbreedten tot 3,5 GHz (1 dB)
• Sequencing en subsequencing van golfvormen
• Mogelijk maakt het maken van oneindige golfvormige lussen, sprongen en voorwaardelijke takken
• Verbeter het vermogen om het signaalgedrag in de echte wereld na te bootsen
• Dynamische sprongcapaciteit
• Het maakt het mogelijk om complexe golfvormen te maken die reageren op veranderende omgevingen
• Verticale resolutie tot 10 bit
• Genereren van signalen tot 1 GHz breed met 54 dBc SFDR
• Diep geheugen
• Mogelijk maakt het het maken van lange complexe golfvorms

• 12 GS/s (24 GS/s) en 6 GS/s
• 9.6 GHz effectieve RF-frequentie-uitgang
• 1 of 2 willekeurige golfvorm-uitgangen
• Precieze timing met slechts 20 psp-p Total Jitter (bij 10-12 BER, typisch)
• 35 ps Tr/Tf (20% tot 80%)
• ±100 ps Bereik (1 ps Resolutie) Interkanaalverschilregeling
• 2 of 4 marker-outputs op variabele niveau
• Precieze timing met slechts 30 psp-p Total Jitter (bij 10-12 BER, typisch)
• 45 ps Tr/Tf (20% tot 80%)
• Tot 300 ps bereik (1 ps resolutie) vertraging
• Verticale resolutie tot 10 bit Beschikbaar: 10 bit (geen Marker Output) of 8 bit (met twee Marker Outputs)
• Tot 64M (64,800,000) De lengte van het puntrecord zorgt voor langere gegevensstromen
• Tot 100 fs Resolutie Rand Timing Shift Control
• 16,000 Stapsequencing creëert oneindige golfvormlussen, sprongen en voorwaardelijke takken
• Real-time sequencing creëert oneindige golfvorm lussen, sprongen, en
• Voorwaardelijke takken
• Intuïtieve gebruikersinterface verkort testtijd
• Geïntegreerde pc ondersteunt netwerkintegratie en biedt een ingebouwde DVD, verwijderbare harde schijf, LAN en USB-poorten

Toepassingen:

• Serialcommunicatie met hoge snelheid
• Tot 12 Gb/s gegevenssnelheid als binaire gegevensbron (2x Oversampling, Interleaved)
• Tot 8 Gb/s gegevenssnelheid als universele directe synthesebron (3x Oversampling, Interleaved)
• 64M-punt (standaard) en 128M-punt (optioneel) -geheugenrecordlengte maakt het mogelijk om langere golfvormen te genereren
• Biedt alle Profiel Multi-Level Signals om Timing (Jitter) Margin Testing zonder Externe Power Combinators mogelijk te maken
• Breedband RF voor communicatie en defensie-elektronica
• Wijdbandgemoduleerde willekeurige directe RF-uitgang tot 9,6 GHz
• Ultrabreedband (UWB) IQ/IF-signaalgeneratie met 2-kanaal, 12 GS/s en 10 bit resolutie
• Directe RF-opwekking van alle WiMedia-bandgroepen (BG1 tot en met BG6)
• Diskschijf (magnetisch/optisch) lezen/schrijven:
• Tot 6 Gb/s gegevenssnelheid (2 punten/cel) of 42 ps Timing Resolution
• Ontwerp en testen voor gemengd signaal:
• 2-kanaals analoog plus 4-kanaals Marker-outputs
• High-speed, Low-jitter Data/Pulse en Clock Source
• Reële, ideale of vervormde signaalopwekking - met inbegrip van alle storingen, afwijkingen en beperkingen
• Afspelen van door oscilloscoop vastgelegde signalen, met inbegrip van verbeteringen zoals het toevoegen van predistortie-effecten
• Golfvormvectoren geïmporteerd uit tools van derden zoals MathCAD, MATLAB, Excel en anderen
