Rohde en Schwarz FSMR26 Analyzer MEASURING RECEIVER 20Hz tot 26,5GHz Alle in één kalibratie van signaalgeneratoren

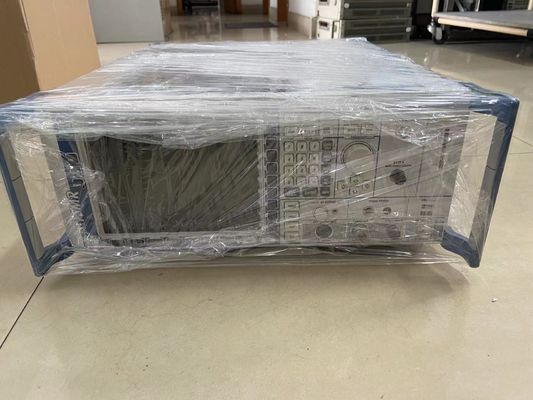

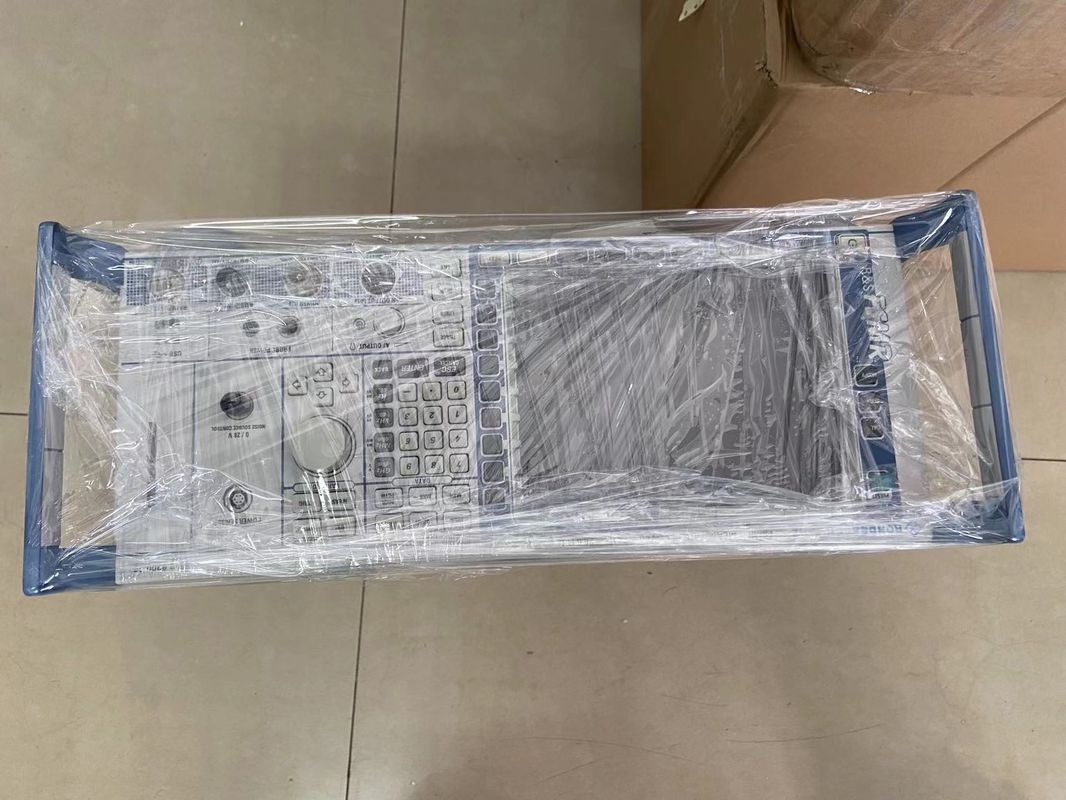

Beschrijving vanFSMR26 Analyzer MEASURING RECEIVER

De R&S FSMR26 Measuring Receiver (FSMR-serie) is een one-box oplossing voor het kalibreren van RF-niveau en analoge modulatieparameters van signaalgeneratoren en demping.De R&S FSMR combineert de functionaliteiten van een niveau kalibrator, modulatie- en audioanalysator, vermogensmeter en spectrumanalysator, allemaal in één instrument.

Vanwege de hoge lineariteit en het frequentiebereik tot 26,5 GHz is de R&S FSMR26 ideaal voor meettaken in kalibratie- en test- en meetlaboratoria.De R&S FSMR26 van Rohde & Schwarz voert alle metingen uit die nodig zijn voor de kalibratie van signaalgeneratoren en vaste of variabele dempers.

Als niveaukalibrator bereikt de R&S FSMR een lineariteitswaarde van 0,015 dB + 0,005 dB/10 dB, die volledig overeenkomt met de huidige industriestandaard.De R&S FSMR26 biedt een breed meetbereik van +30 dBm tot -130 dBmBovendien kan de meetbandbreedte worden ingesteld op brede grenzen tussen 100 Hz en 10 MHz.Dit voorkomt dat de frequentiestoot of de residuele FM van de te kalibreren signaalgenerator enig effect heeft..

Alle modulatieparameters en de modulatiegenerator van de DUT kunnen uitsluitend met de R&S FSMR worden gekalibreerd.FM en PM zijn al geïntegreerd in het instrumentBovendien is het FSMR uitgerust met een volledig uitgeruste spectrumanalysator en een stroommeter waarmee de stroomsensoren van de R&S NRP-familie kunnen worden aangesloten.

De R&S FSMR ondersteunt ook stroommeters van andere fabrikanten, die door middel van een IECIEEE-busverbinding worden bediend.Investeringen die reeds zijn gedaan door de afdelingen kalibratie en ontwikkeling binnen het leger, bij de fabrikanten van mobiele radio's of bij metrologische laboratoria worden beschermd omdat zij hun bestaande instrumenten kunnen blijven gebruiken.

Alle functionele onderdelen van de R&S FSMR26 zoals niveau kalibrator, modulatie analysator, audio analysator, vermogenmeter en spectrum analysator, en zelfs extern aangesloten vermogenmeters,kan rechtstreeks via het voorpaneel worden bediendDe R&S FSMR26 beschikt ook over GPIB- en LAN-interfaces, waardoor gemakkelijke integratie en afstandsbediening in meetsystemen mogelijk is.

Functies gecombineerd in één instrument:

• Kalibrator met een hoog nauwkeurig niveau
• Modulatie-analysator voor AM/FM/PM
• Audio-analyseerder met THD en SINAD
• Ondersteuning voor NRP-vermogensensoren voor absolute vermogensmetingen
• Hoogwaardige spectrumanalysatoren

Functies en eigenschappen die zijn afgestemd op de behoeften van kalibratielaboratoria:

• Zeer hoge mate van stabiliteit in de tijd
• Gemakkelijk te gebruiken, met volledige bediening van het R&S FSMR frontpaneel
• Traceerbare kalibratie
• Gedocumenteerde kalibratieprocedure
• Specificaties gelijk aan of groter dan HP 8902 met optie 050

De specificaties van de Rohde & Schwarz FSMR-metingsontvanger omvatten:

• Frequentiebereik: 20 Hz - 26,5 GHz
• Niveau
  • Lineariteit: 0,015 + 0,005 dB / 10 dB
  • Niveaubereik: +10 dBm tot ¢ 130 dBm
• Modulatiemetingen:
  • Meetbereik:
    • Amplitude modulatie: 0 tot 100% modulatie diepte
    • Frequentiemodulatie: maximaal 500 kHz afwijking
    • Fase-modulatie: maximaal 10 000 rad faseafwijking
  • Modulatiefrequentie:
    • Amplitude modulatie: 50 Hz tot 100 kHz
    • Frequentiemodulatie: 50 Hz tot 200 kHz
    • Fase-modulatie: 50 Hz tot 100 kHz
  • Onzekerheid:
    • Amplitude-modulatie: 0,5 tot 1,5%
    • Frequentiemodulatie: 1 tot 3%
    • Fase-modulatie: 1%
  • Vervorming:
    • Amplitude modulatie: 0,1%
    • Frequentiemodulatie: 0,1%
    • Fase-modulatie: 0,1%
• Audiofilters
  • Lowpass 3 kHz, 15 kHz, 23 kHz, 100 kHz
  • Highpass 20 Hz, 50 Hz, 300 Hz
  • Deemphase 25/50/75/750 μs
  • Gewichtingsfilters CCITT, CCIR niet gewogen
• Audio-invoer
  • Inlaatimpedantie 50 Ohm/1 MOhm
  • Niveaubereik tot 4 V
  • Frequentiebereik 20 Hz tot 1 MHz
  • Interne harmonische vervorming 0,1%
• Spectrumanalysator
  • Spectrum Analyzer R&S FSU26

Onder de kenmerken van de R&S FSMR26 meetontvanger vallen:

• Breed bereik van geluidsniveau +10 dBm tot en met 130 dBm
• Modulatieanalyse: modulatie diepte, frequentie en faseafwijking
• Audio-analyse met automatisch afgestemde THD en SINAD
• FFT op het audiosignaal en op het demoduleerde signaal
• Audiospektrum en spectrumweergave van het demoduleerde signaal
• Tijddomein weergave van het audiosignaal en demodulatief signaal
• Niedoorgangs- en hoogdoorgangsfilters en demphasis
• Afzonderlijke geluidsinvoer voor de kalibratie van geluidssignalen
• Snelle RF-teller met een resolutie van 0,1 Hz
• Spectrumanalysator functies als voor de high performance Spectrum Analyzer R&S FSU
• Hoge weerstand tegen drijvende of onstabiele signalen
• Volledig programmeerbaar via GPIB/LAN

De FSMR-reeks meetontvangers van Rohde & Schwarz ondersteunt de volgende technologieën:

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• Bluetooth
• ZigBee.
• MBMS
• FM
• AM
