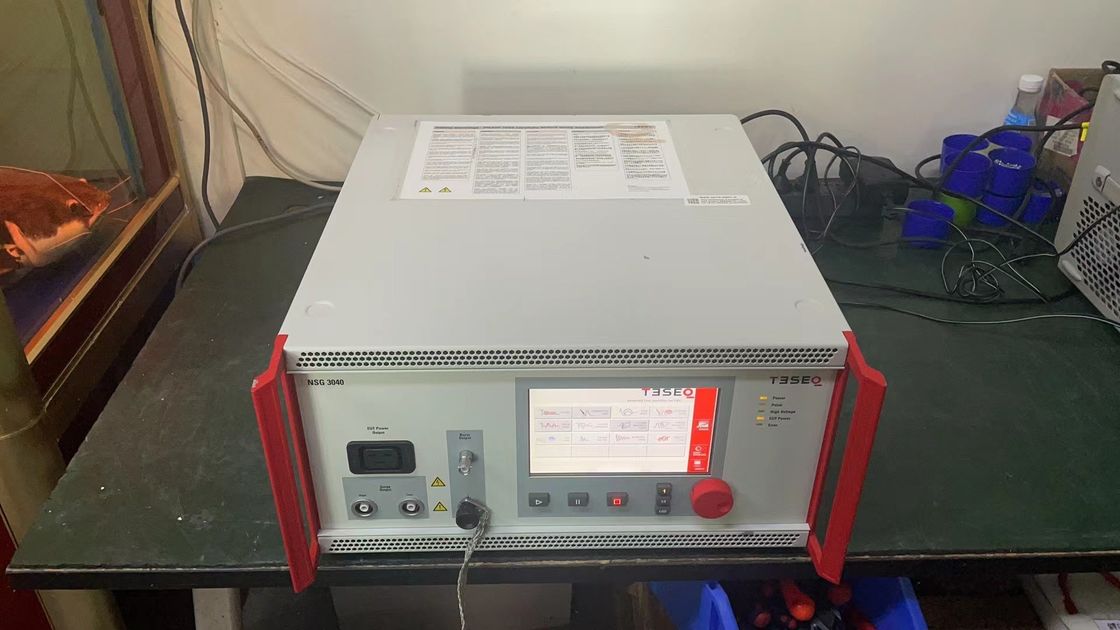

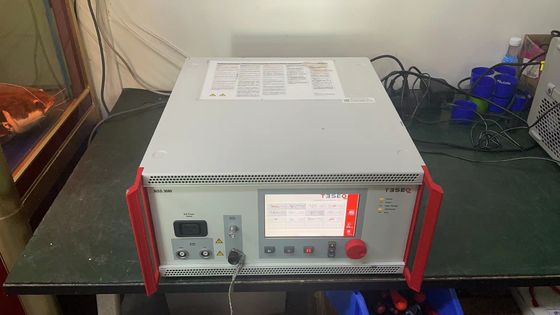

NSG 3040

De SMART 4 KV-oplossing krachtaanwendingen

Teseqs nieuwe NSG 3040 iseen multifunctiegenerator die gemakkelijk te gebruiken isdie elektromagnetische interferentie-effecten simuleert voor immuniteitstests in overeenstemming met internationale, nationale en fabrikantennormen, met inbegrip van de nieuwste IEC/EN-normen.

Het NSG 3040-systeem is ontworpen om te voldoen aan de EMC-testvereisten voor CE-markering, met inbegrip van combinatiegolfspanning (4,4 kV), elektrische snelle voorbijgaande (EFT) pulsen (4,8 kV) en test van de stroomkwaliteit (PQT).Uitbreidingsmogelijkheden maken het mogelijk het systeem te configureren voor een veel breder scala aan toepassingen, waaronder Telecom Surge 10/700 en Magnetic Field tests.

Met een innovatief modulair ontwerp, is het NSG 3040 een veelzijdig systeem dat kan worden geconfigureerd voor de basisbehoeften van de test en uitgebreid om te voldoen aan de behoeften van geavanceerde testlaboratoria.

Teseq's beproefde Master-Slave-architectuur maakt het mogelijk om individuele pulsmodules afzonderlijk te kalibreren, met kalibratiegegevens en correctiefactoren die op de slavencontroller worden opgeslagen.Nieuwe modules kunnen eenvoudig worden geïnstalleerd zonder dat het hele systeem moet worden teruggestuurd voor kalibratie.

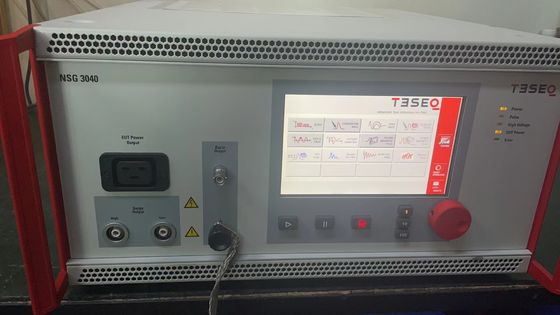

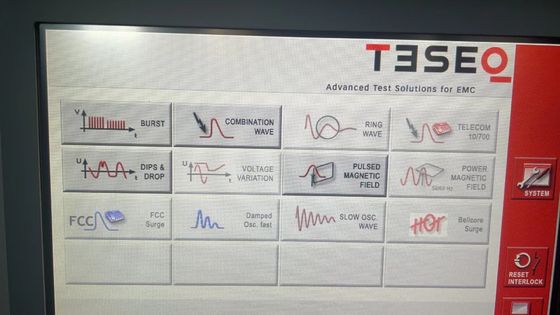

De NSG 3040 integreert eenhoogwaardig 7-inch grootkleurig touchscreen displayOp aanvraag ondersteunt het geïntegreerde toetsenbord het gebruik van een wiel met extra toetsen voor invoer of gevoeligheidsaanpassing.De waarde van elke parameter is duidelijk, en alleInstellingen kunnen snel worden geselecteerd en gewijzigdmet eengrote touch-invoerknopDe rampafunctie kan wordensnel en gemakkelijk zonder stylus geprogrammeerd.

Het is mogelijk om testprocedures in meerdere stappen te maken en de volgorde of parameterwaarden ervan eenvoudig te wijzigen.gemakkelijk toegankelijke SD-geheugenkaartlezerDe door de gebruiker opgegeven tests worden volledig opgeslagen.

De NSG 3040 heeft een Ethernet-poort voor externe PC-besturing.

Combinatiegolfpuls 1, 2/50 8/20 μs (Hybrid-Surge-puls)
Puls voldoet aan IEC/EN 61000-4-5

Inrichting van het voertuig
Puls voldoet aan IEC/EN 61000-4-4

Dips, onderbrekingen en variaties
Voldoet aan IEC/EN 61000-4-11, IEC/EN 61000-4-29

NSG 3040 - de slimme 4 kV oplossing voor CE-toepassingen
