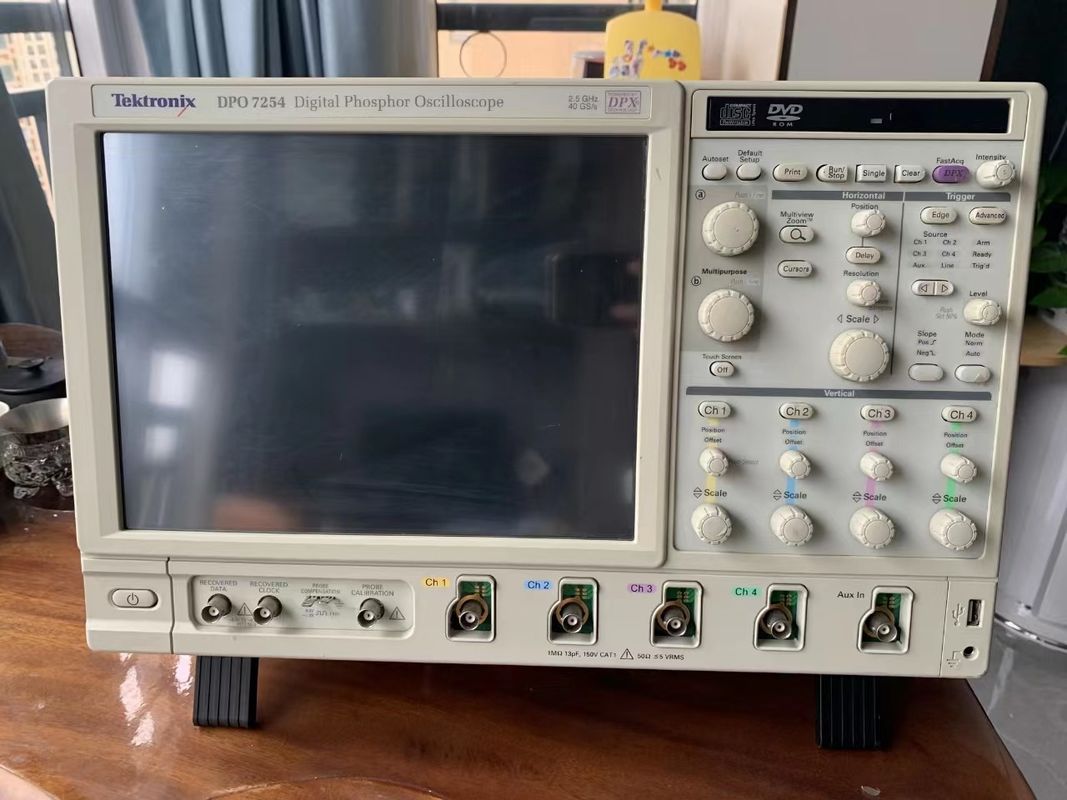

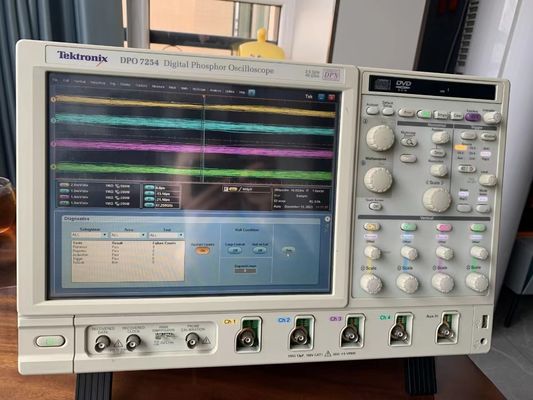

De DPO7000-serie is een nieuwe generatie DPO's die u de beste oplossing bieden voor het verifiëren, karakteriseren, debuggeren en testen van uw elektronische ontwerpen.Het versnelt uw dagelijkse taken met uitzonderlijke signaalverwerving en analyse., en is een makkelijke manier om te gebruiken.

>2,5 GHz, 1 GHz en 500 MHz bandbreedte modellen >Tijdelijke steekproefsnelheid tot 10 GS/s op alle vier kanalen >Langte van tot 400 megasamples met MultiView ZoomTM-functie voor snelle navigatie >250,000 wfms/s Maximum Waveform Capture Rate >MyScope® Custom Windows Enhance Productivity >Right Mouse Click Menus for Exceptional Efficiency >Pinpoint™ Triggering Provides the Most Flexible and Highest Performance Triggering, met 1400 andere combinaties om vrijwel elke uitlokkende situatie aan te pakken >kleine voetafdruk en licht gewicht >12.1” Largest XGA Touch Screen Display in the Industry >Communications Mask Testing >Clock Recovery from Serial Data Streams and NRZ Serial Pattern Trigger for Isolation of Pattern-dependent Effects >Low-speed Serial Protocol Triggering (I2C, SPI, CAN) >Technologie-specifieke softwareoplossingen bieden ingebouwde domeinexpertise voor Jitter- en timingmetingen, vermogensmetingen, seriële gegevens, Ethernet en USB2.0 Nalevingstests >OpenChoice®-software met Microsoft Windows XP-besturingssysteem maakt ingebouwde netwerken en uitgebreide analyse mogelijk


Kenmerken:

• Aantal kanalen: 4
• Bandbreedte: maximaal 3,5 GHz
• Inputimpedantie 50 Ohm/1 Mohm
• Maximale bemonsteringssnelheid: alle kanalen 10 GSa/S
• Maximale bemonsteringssnelheid: enkelkanaal 40 GSa/S
• Registratielengte: 100 MSa
• Gebruikerskeuzebare bandbreedtelimiet voor betere meetnauwkeurigheid
• Gebeurteniszoek en -markering voor signalintegritie- en timingproblemen
• Verbetering van de I2C-aanslag voor 8/16-bitsgegevens
• Tot 400 megasamples recordlengte met MultiView ZoomT functie voor snelle navigatie
• PinpointT Triggering biedt meer dan 1400 combinaties om vrijwel elke triggering situatie aan te pakken
• 12.1" Grootste XGA-touchscreen in de industrie
• Clockherstel van seriële gegevensstromen
• Serial Protocol Triggering met lage snelheid (I2C, SPI, RS-232, CAN)

Toepassingen

• Signalintegrity, Jitter en Timing Analysis
• Verificatie, debugging en karakterisering van geavanceerde ontwerpen
• Debuggen en conformiteitstesten van seriële datastromen voor telecom- en datacom-industrienormen
• Serial Bus Design voor lage snelheid (I2C, SPI, RS-232, CAN, LIN en FlexRay)
• Onderzoek naar voorbijgaande verschijnselen
• Vermogenmetingen en -analyse
• Spektralanalyse

Specificaties en kenmerken(Oscilloscopen)
