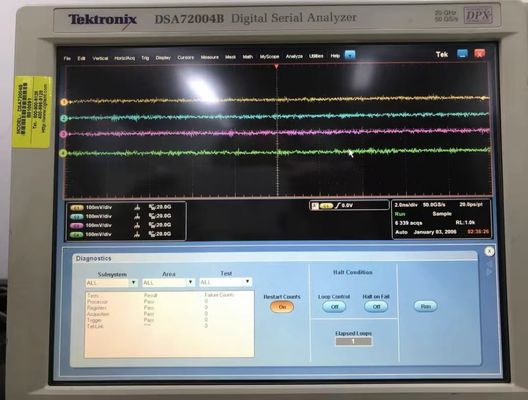

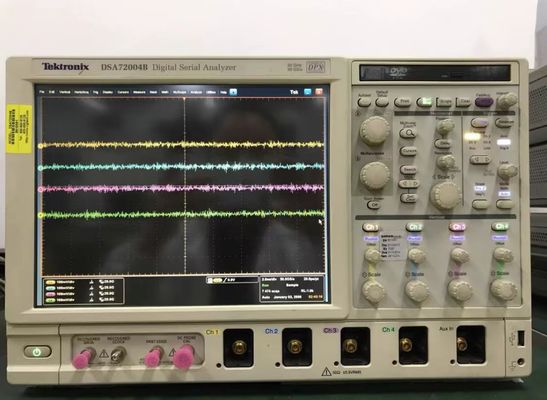

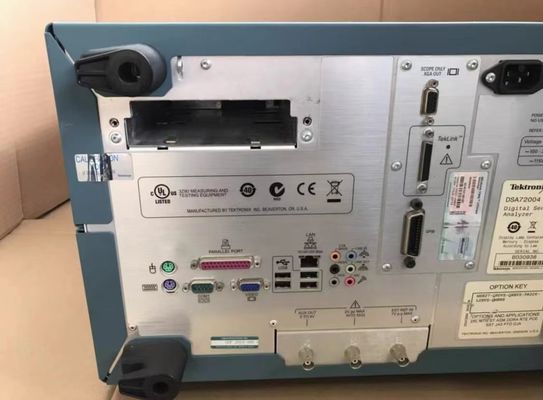

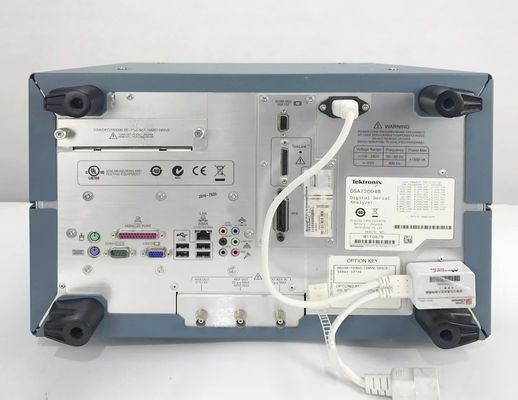

De Tektronix DSA72004 oscilloscoop levert uitzonderlijke signaalverwerving en analysevermogen.Ontdek je echte signalen en vang meer signaaldetails op met de hoogste golfvormopslag van de industrieAutomatiseren van het opzetten, verzamelen en analyseren van seriële datasignalen met hoge snelheid met een toolset die is ontworpen om sneller ontwerp en conformiteitstesting te leveren.

De DSA72004 beschikt over uitzonderlijke prestaties in signaalverwerving en -analyse, operationele eenvoud en ongeëvenaarde debuggingtools om uw dagelijkse taken te versnellen.Een combinatie van een enorm scherm en een intuïtieve gebruikersinterface geeft de gebruiker gemakkelijke toegang tot de maximale hoeveelheid informatie.

Kenmerken en voordelen van de Tektronix DSA72004 Oscilloscope zijn onder meer:

• 20 GHz bandbreedte op alle vier kanalen tegelijkertijd
• Maximaal 50 GS/s Real-time steekproefsnelheid
• Tot 200 msamples recordlengte met MultiView ZoomTM functie voor snelle navigatie
• De snelste golfvormopslag met > 300 000 wfm/s Maximum per kanaal
• Geïntegreerde digitale seriële analysator met speciale configuratie voor seriële ontwerp- en conformiteitscontrole met hoge snelheid
• Verbeterde bandbreedte tot de punt van de sonde uitgebreid om meerdere bandbreedte-stappen te ondersteunen voor geavanceerde signaalintegrititeit
• Pinpoint® Triggering met meer dan 1400 combinaties om vrijwel elke triggering situatie aan te pakken
• Unieke seriële patroonontplooiing tot 3,125 Gb/s en 8b/10b standaardprotocolontplooiing voor het isoleren van patroonafhankelijke effecten en NRZ-serieel testpatroonontplooiing tot 6,25 Gb/s
• Serial Data Analysis and Compliance voor PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
• Meest populaire Jitter en Timing Measurement and Analysis Package Event Search and Mark om het begrip van evenementenrelaties te vergemakkelijken
• MyScope® Custom Windows en rechtermuisklikmenu's voor uitzonderlijke efficiëntie
• OpenChoice®-software met Microsoft Windows XP-besturingssysteem maakt ingebouwde netwerken en uitgebreide analyse mogelijk

Toepassingen:

• Ontwerpverificatie met inbegrip van signaalintegrity, jitter en timinganalyse
• Ontwerpkenmerken voor snelle, geavanceerde ontwerpen
• Certificatietests van seriële gegevensstromen voor industrienormen
• Geheugenbusanalyse en -debug
• Verificatie van het aansteken en de stroomvoorziening van het prototype
• Onderzoek en onderzoek naar voorbijgaande verschijnselen
• Productietests van complexe systemen
• Spektralanalyse van voorbijgaande of breedbandbandradio-signalen
