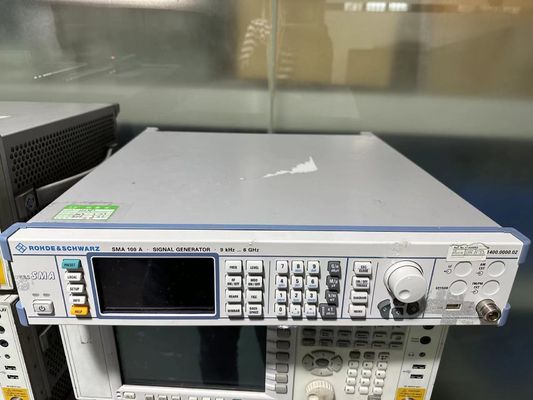

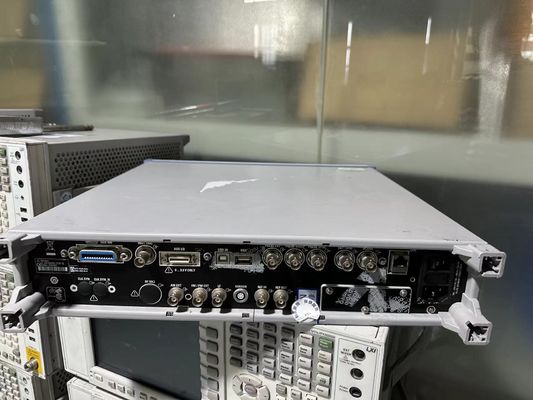

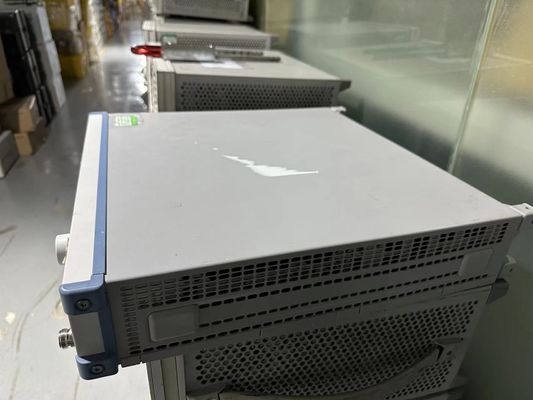

Rohde en Schwarz SMA100A RF-analoogsignaalgenerator 9 kHz tot 6 GHz microwave-signaalgenerator

Beschrijving van Rohde & Schwarz SMA100A

SMA100A voldoet perfect aan deze criteria en is dus een premium-klasse analoge generator die nieuwe normen stelt vanwege zijn uitstekende kenmerken.SMA100A combineert een superieure signaalkwaliteit met een zeer hoge instellingssnelheidDe SMA-100A doet uitstekend werk in het frequentiebereik van 9 kHz tot 6 GHz.het kan zowel CW-signalen als alle gebruikelijke soorten analoge modulatie (AM) genereren, FM, jM, pulsmodulatie). Uitstekende specificaties en een breed scala aan modulatiesignalen ­ dit zijn de kenmerkende kenmerken van de SMA100A.een clock synthesizer met een lage jitter optie levert differentiële kloksignalen tot 1Dit maakt de SMA100A geschikt voor een verscheidenheid aan toepassingen, van gebruik in fase-ruistestsystemen tot tests op gemengde signaal-IC's.Uitstekende signaalkwaliteit

• Zeer laag SSB-faseruis van typ. ¥135 dBc (20 kHz dragerverschuiving, f = 1 GHz, 1 Hz meetbandbreedte), typ. ¥140 dBc met het versterkte faseruis
• Optie voor prestaties (R&S SMA-B22)
• Breedbandgeluid van type 160 dBc (> 10 MHz dragerverschuiving, f = 1 GHz, meetbandbreedte van 1 Hz)
• Niet-harmonische apparaten van type ¥100 dBc (>10 kHz dragerverschuiving, f < 1500 MHz, met de R&S SMA-B22-optie)

Kenmerken:

Uitstekende signaalkwaliteit

Zeer laag SSB-faseruis van typ. ¥134 dBc (20 kHz dragerverschuiving, f = 1 GHz, 1 Hz meetbandbreedte), typ. ¥141 dBc met de verbeterde faseruisprestatie-optie R&S®SMA-B22

Breedbandgeluid van ¥162 dBc (gemiddeld) met dragerverschuiving > 40 MHz, f = 1 GHz, niveau = 9 dBm, meetbandbreedte van 1 Hz

Niet-harmonische signalen < ¥96 dBc (dragerverschuiving > 10 kHz, f < 750 MHz, met de optie R&S®SMA-B22)

Referentie-oscillator met hoge stabiliteit als standaard

Zeer laag fasegeluid bij lage frequenties als gevolg van de interne verdeling van het fundamentele frequentiebereik (750 MHz tot 1500 MHz) tot 6,6 MHz

Lijst met opties
