De DPO/DSA/MSO70000-serie is de meest nauwkeurige real-time prestatieoscilloscoop op de markt.Ontdek kritieke signaalinformatie met een 4-kanaalsysteembandbreedte van 20 GHz in combinatie met de hoogste golfvormopslag van de industrie voor laag geluid, met een hoge zichtbaarheid van de marge.Verhoog de zichtbaarheid van het systeem met behulp van de MSO70000-modellen die 16 logische kanalen bevatten met een zeer nauwkeurige tijdresolutie van 80 psecSamen zijn dit de krachtigste en meest nauwkeurige realtime oscilloscopen op de markt.Hiermee kunt u de meest uitdagende metingen maken met het vertrouwen dat u alleen krijgt van een Tektronix oscilloscoop..

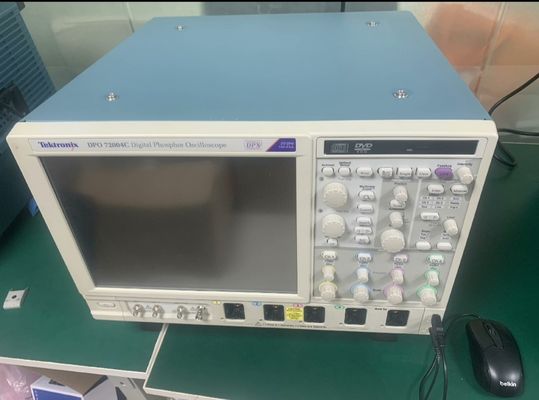

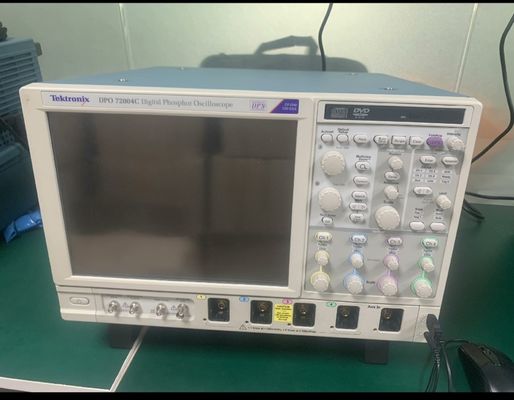

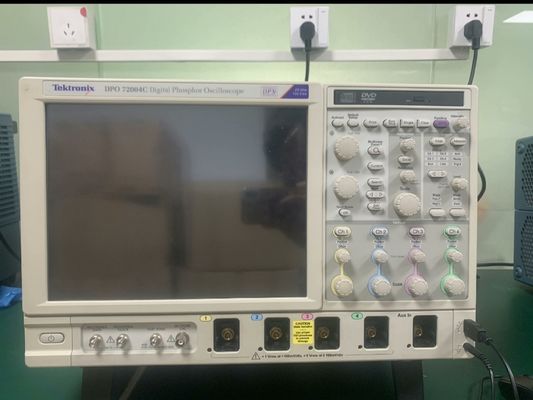

Kenmerken en specificaties van de Tektronix DPO72004C

• Tot 33 GHz analoge bandbreedte en stijgingstijd tot 9 ps. Meten op de nieuwste seriële hoge snelheidsstandaarden
• Echte 33 GHz real-time analoog bandbreedte op 2 kanalen met 33 GHz-modellen
• Bedrijfsleidende steekproefsnelheid en timingresolutie van 100 GS/s op 2 kanalen (33, 25, 23, 20, 16 en 12,5 GHz-modellen)
• Four-channel Simultaneous Performance Up to 23 GHz Bandwidth Up to 50 GS/s Real-time Sample Rate Up to 500 Megasample Record Length with MultiView Zoom™ for quick navigation Fastest Waveform Capture Rate with >300,000 wfms/s maximaal per kanaal
• 16 Logische kanalen met 80 ps Timing Resolutie voor debug van digitale en analoge signalen (alleen MSO70000 serie)
• Unieke iCapture®-capaciteit maakt het mogelijk om analoge kenmerken van digitale kanalen te bekijken met een enkele sondeverbinding
• 6.25 Gb/s Real-time Serial Trigger ¢ Zorgt voor het activeren op de eerste instantie van een gespecificeerd NRZ- of 8b/10b-patroon om het isoleren van patroon-afhankelijke effecten mogelijk te maken
• Toepassingsondersteuning voor seriële industriestandaarden met hoge snelheid, breedbandradiofrequentie, stroomvoorzieningen en geheugen ¢ Vergemakkelijkt standaardspecifieke certificering, meetautomatisering en gebruiksgemak.
• Superieure signaalintegrititeit en uitstekende signaal-ruisverhouding
• Pinpoint® triggering
• Visuele Trigger: Precies kwalificeren van triggers en unieke gebeurtenissen vinden in complexe golfvormen
• Zoeken en markeren biedt een matching van de golfvorm of het seriebuspatroon en software-triggers voor signalen van belang
• Geautomatiseerde seriële analysemogelijkheden voor PCI Express, 8b/10b gecodeerde seriële gegevens, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B en MIPI® D-PHY en M-PHY
• P7600 en P7500 TriModeTM-sondersysteem

Lijst met opties
