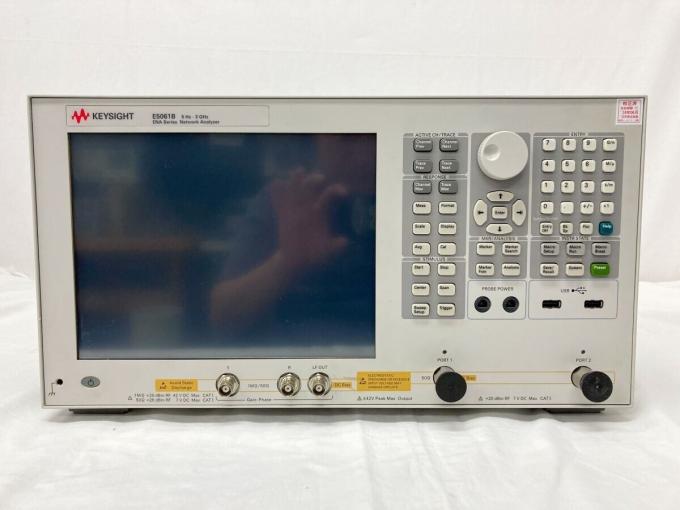

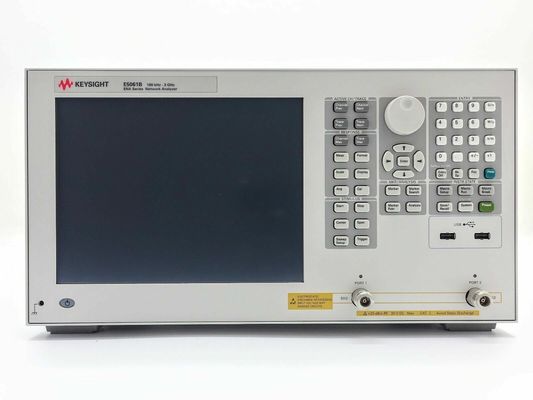

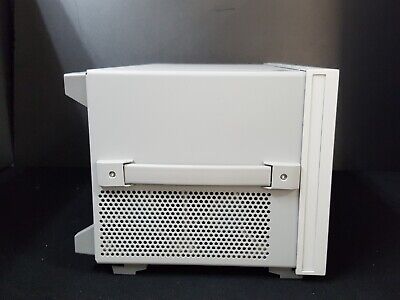

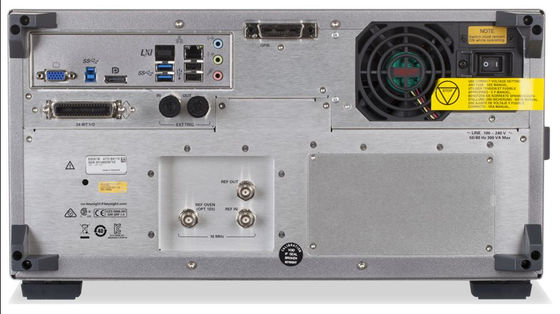

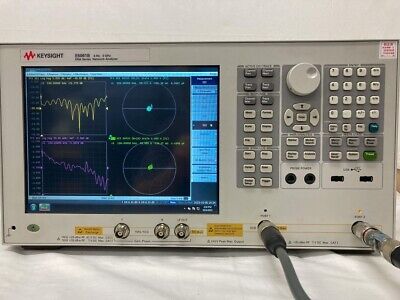

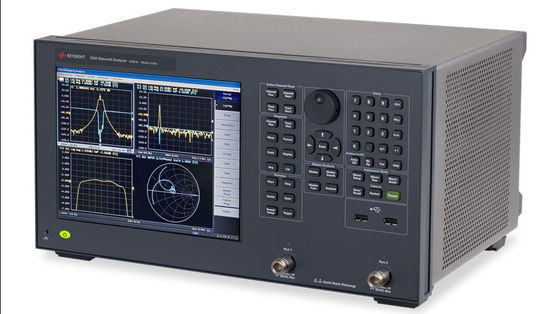

Keysight E5061B ENA Vetor Network Analyzer, 3 GHz

Beschrijving van Keysight E5061B

ENA Vetor Network analysator

De Keysight Technologies, Inc. E5061B is de nieuwste toevoeging aan de industriestandaard ENA Series Network Analyzer.De Keysight E5061B 3I5 Network Analyzer kan worden toegepast op een verscheidenheid aan elektronische componenten en circuits metingen van lage tot hoge frequenties.Dit maakt de E5061B veelzijdig genoeg om te worden gebruikt in een hele reeks gebieden, waaronder draadloze communicatie, ruimtevaart en defensie, computer, medische, automotive en CATV onder anderen.

Sleutelzicht ENA Vetor Network analysatorE5061B Belangrijkste kenmerken

Bron
Frequentiebereik: van 5 Hz tot 3 GHz
Resolutie:1mHz
Stabiliteit van de bron: ± 7 ppm (5 tot 40 °C)
CW-nauwkeurigheid: ± 1 ppm ± 1 mHz

Niveaugenauigheid

(Optie 3L3/3L4/3L5)
± 0,8 dB (bij 0 dBm, 50 MHz absoluut)
± 1,0 dB (bij 5 Hz tot 1,5 GHz, 0 dBm,
relatief tot 50 MHz)
± 1,5 dB (bij 1,5 GHz tot 3 GHz, 0 dBm,
relatief tot 50 MHz)

Niveaulinealiteit
(Optie 3L3/3L4/3L5)
± 0,75 dB (bij ¥10 tot 10 dBm, 0 dBm)
referentie)

Afstand van het uitgangsvermogen
(Optie 3L3/3L4/3L5)
¥45 dBm tot 10 dBm
Resolutie:00,05 dB

Invoer
Absolute amplitude nauwkeurigheid < ± 3 dB
(bij 0 dBm)

Overstroom
(Optie 3L3/3L4/3L5)
¥ 85 dB (bij 5 Hz tot 100 Hz)
¥ 100 dB (bij 100 Hz tot 9 kHz)
¥110 dB (bij 9 k tot 100 kHz)
¥115 dB (bij 100 kHz tot 3 GHz)

Ruisvloer (optie 3L3/3L4/3L5)
10 Hz bandbreedte
-90 dBm (100 Hz tot 9 kHz)
-100 dBm (9 kHz tot 100 kHz)
-105 dBm (100 kHz tot 1 MHz)
-110 dBm (1 MHz tot 3 GHz)

E5061B-3L5 + 005 Impedantie-analysatorfunctie

Impedantieparameters:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Metingsmethoden: Port 1 Reflection, Port 2 Reflection, Port 1-2 Series-thru, Port 1-2 Shunt-thru, Gain-phase Series-thru, Gain-phase Shunt-thru

Analyse van gelijkwaardige schakelingen: model met drie componenten (4 modellen: A/B/C/D), model met vier componenten

(1 model: E)

Testfrequentie: 5 Hz tot 500 MHz/1,5 GHz/3 GHz (poort 1 en 2), 5 Hz tot 30 MHz (testpoort met winstfase), resolutie 1 mHz
AC-bronvermogen ((Osc-niveau): ¢45 tot + 10 dBm (wanneer de bronpoort wordt afgesloten met 50 Ω)
DC-spanningsbias: 0 tot ±40 V (100 mA max.) 1 mV resolutie (0 V tot ±10 V), 4 mV resolutie
(10 V tot 40 V, -10 V tot -40 V), DC bias monitor beschikbaar (spanning of stroom)

E5061BLijst met opties
3L5 LF-RF netwerkanalysator met DC-biasbron, 5 Hz tot 3 GHz
1E5 Hoogstabiele tijdsbasis
020 Standaard gegevensopslag
005 Impedantieanalyse voor LF-RF-netwerkanalysator

Vragen:

1Kun je bestellingen naar Canada of Australië verzenden?

Ja, dat kunnen we. We sturen bestellingen over de hele wereld.

2Welke leveringsmethode gebruikt u en de levertijd?

We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.

3Wat is uw betalingstermijn?

100% T/T betaling voor verzending.

4Hoe kan ik nog meer vragen stellen?

U kunt ons online contacteren of een bericht achterlaten.
