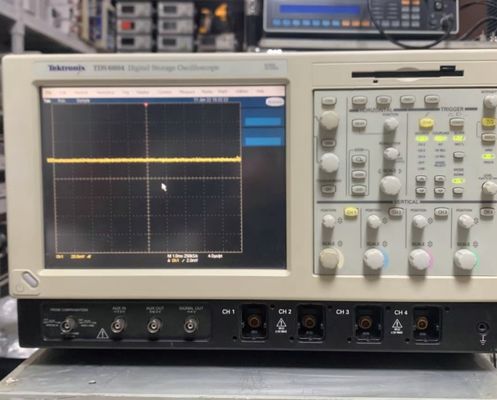

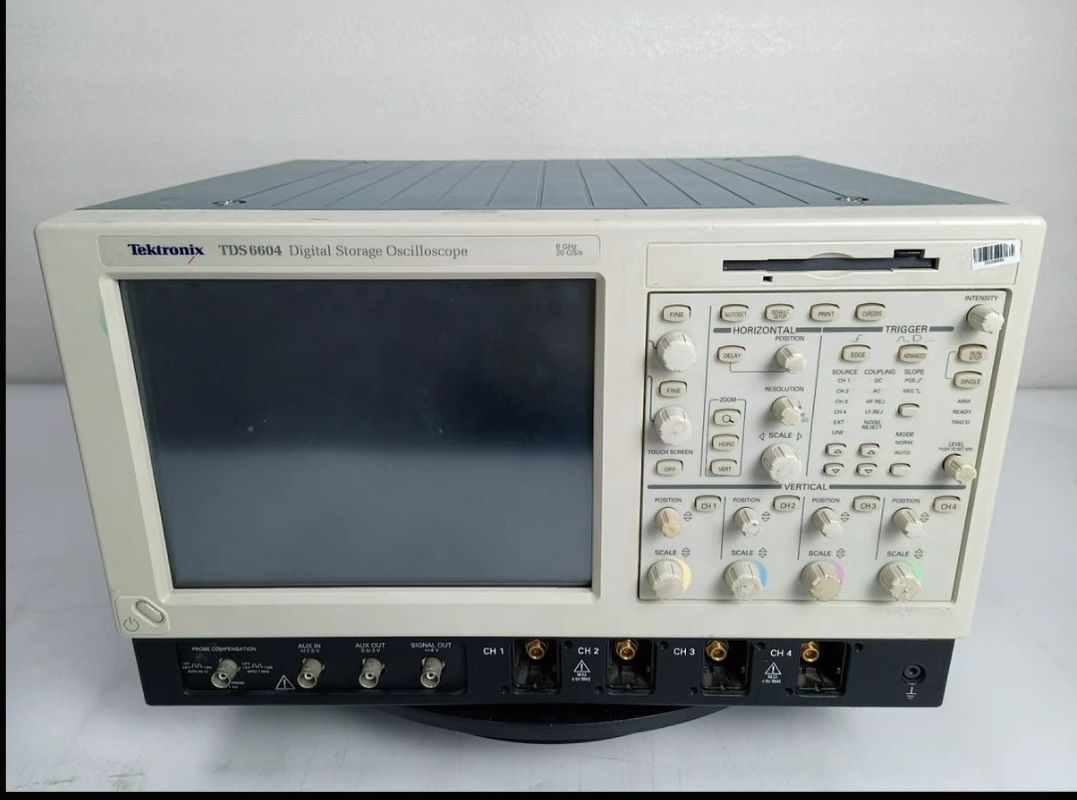

De TDS6604 oscilloscoop is een hoogwaardige oplossing voor de verificatie, debugging en karakterisering van geavanceerde elektronische ontwerpen.gebruiksgemak en open connectiviteit met de ontwerpomgeving. Klassieke analoge bedieningselementen, een groot touch-gevoelig display en grafische menu's zorgen voor intuïtieve bediening.Open toegang tot het Windows-besturingssysteem maakt ongekende aanpassingen en uitbreidbaarheid mogelijk.

Met een bandbreedte van 6 GHz en een steekproefsnelheid van 20 GS/s op 2 kanalen of een steekproefsnelheid van 10 GS/s op 4 kanalen tegelijkertijd, biedt de TDS6604 ongeëvenaarde metingen van de signaalintegratie.Hoogwaardige jitter analyse tot 1.5 psRMS wordt bereikt door middel van uitzonderlijke trigger- en acquisitieprestaties en toegepaste software.

De TDS6604-oplossingen voor toegang tot signaal met hoge bandbreedte omvatten de P7260 6 GHz single-ended active en de P7330 3,5 GHz differentialsondes.Kleine vormfactoren en een breed assortiment aan toebehoren op de punt zorgen voor effectiviteitDaarnaast bevat de TDS6604 het TekConnect signaalverbindingssysteem.Deze interface vervangt de traditionele BNC-invoerconnectoren door een handige positieve vergrendelingskoppeling die geschikt is voor hogere systeembandbreedten. P7000-series sondes zijn rechtstreeks compatibel met TekConnect samen met adapters die SMA, BNC, N en 1 Megohm BNC-invoerverbindingen bieden.

Kenmerken:

• 6 GHz bandbreedte om de snelste signalen te vangen in geavanceerde digitale ontwerpen
• 20 GS/s Proefsnelheid op 1 of 2 kanalen
• 10 GS/s Proefsnelheid op 3 of 4 kanalen
• Jittermetingen tot 1,5 psRMS
• Analyse- en verbindingsfunctionaliteit
• Grafische gebruikersinterface
• Besturing via klassieke directe bediening, aanraakgevoelige kleurenscherm of muis
• Open Windows-omgeving
• Ingebouwde netwerken
