Created with Pixso. Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz
Gedetailleerde informatie
Plaats van herkomst:
VS
Certificering:
CNAS
Naam van het product:
Spectrumanalysator
Frequentie:
10 MHz tot en met 4 GHz
Vormfactor:
Handheld
Voorwaarde:
Voorbehouden
Functies:
Getoetst, in volledige werkomstandigheden
Kalibreerd:
- Ja, dat klopt.
Verpakking Details:
Verpakking
Levering vermogen:
op voorraad
Markeren:

Handheld Base Station Analyzer

,

Meester-MT8222A basisstation-analysator

,

10 MHz tot 4 GHz basisstation-analysator

Productbeschrijving
Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz
Beschrijving van Anritsu BT1:

BTS Master MT8222A is de waarde keuze voor het inzetten, onderhouden en het oplossen van problemen van 2G/2.5G, 3G en 4G draadloze basisstations.De BTS Master is een combinatie van onze populaire Spectrum Master MS2721B en VNA Master MS2024A aangeboden als één handheld oplossing, met een gewicht van 4 kg.

De nieuwe BTS Master is een geïntegreerd multifunctionele testinstrument voor basisstations, waardoor het niet nodig is om meerdere testsets mee te nemen en te leren.De meetmogelijkheden van de MT8222A omvatten spectrumanalyse, inclusief slimme metingen.VSWR, kabelverlies, afstand tot fout, twee poorten winst/verlies, één poort en twee poorten grootte en fase, interferentie analyse, spectrogram,RF- en demodulatiemetingen voor LTE, WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, vaste WiMAX en mobiele WiMAX, demodulerende WCDMA/HSDPA, CDMA, TD-SCDMA, EVDO over de lucht (OTA), locatie-informatie,verbeterde frequentie-referentie-oscillatornauwkeurigheid, variabele bias tee, 2 Mb/s - E1, T3 en T1 metingen.
De BTS Master kan worden geconfigureerd met een interferentie-analysator, die wordt gemaksimaliseerd door de MT8222A's ingebouwde geruisarme voorversterker.Het resultaat is dat storingssignalen tot -162 dBm kunnen worden geïdentificeerd en, waardoor technici/RF-ingenieurs kwaliteitsproblemen die van invloed zijn op de gebruikersservice beter kunnen aanpakken.
  • Spectrumanalyse - altijd en overal (100 kHz tot 7,1 GHz)
  • Test van kabels en antennes, metingen van één poort en twee poorten (10 MHz tot 4,0 GHz, 10 MHz tot 6,0 GHz optioneel)
  • WCDMA/HSDPA-knooppunt B-analyse
  • GSM/GPRS/EDGE-basisstation analyse
  • TD-SCDMA-basisstationanalyse
  • LTE-analyse
  • Vaste WiMAX-basisstation analyse
  • Mobiel WiMAX-basisstation analyse
  • CDMA-basisstationanalyse
  • EVDO-basistationanalyse
  • Detectie en locatie van interferentie
  • Functionele tests T1/FT1
  • T3/T1/FT1 functionele tests
  • 2 Mb/s - Functionele tests E1

Kenmerken:

  • Handheld, op batterijen aangedreven ontwerp, met een gewicht van 4 kg (9 lbs)
  • Grote transflecterende kleurenscherm zichtbaar in het daglicht
  • Het beste geluidsniveau in zijn klasse Gemiddelde geluidsniveau < -163 dBm typisch bij een bandbreedte met een resolutie van 1 Hz bij 1 GHz
  • Vectorgecorrigeerde 1-poort- en 1-pad-twee-poortmetingen
  • FlexCal
  • Ingebouwde variabele 12V tot 32V bias tee
  • Demoduler WCDMA-signalen met behulp van Over The Air (OTA) meting terwijl u in de auto zit
  • WCDMA/HSDPA TD-SCDMA, LTE, GSM/GPRS/EDGE, CDMA, EVDO, vaste WiMAX, RF en demodulatormetingen
  • Geautomatiseerde pass/fail-modus voor WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, vaste WiMAX en mobiele WiMAX-metingen
  • Localiseren en meten van het storende signaal
  • Met behulp van spectrogrammeting intermitterende interferentie identificeren
  • Meting van frequentie, bandbreedte en vermogen van meerdere verzonden signalen
  • Maak maximaal 20 aangepaste kanalen en scan kanalen op frequentie of kanaalnummer
  • GPS-ontvanger voor locatie-informatie en verbetering van de nauwkeurigheid van de frequentie-oscillator
  • Meertalige gebruikersinterface (Engels, Chinees, Frans, Duits, Japans, Spaans, Koreaans, Italiaans)
  • Herlaadbare/op veld vervangbare Li-Ion-batterijen



Vervaardiging:
Kabel- en antenne-analysator
Frequentiebereik: 10 MHz tot en met 4 GHz
Frequentie nauwkeurigheid 25 ppm
Frequentieoplossing: 10 Hz
Gegevenspunten: Laag, Gemiddeld, Hoog (137/275/551)
Immuniteit tegen interferentie: On-Channel: +17 dBm
On-frequency: 0 dBm (RF Out) +30 dBc RF In
1-poortvermogen: Hoog: 0 dBm (typisch)
2-poortvermogen:

Hoog: 0 dBm (typisch)

Laag: ¢35 dBm (typisch)
Gecorrigeerde richtlijn: 42 dB (10 MHz tot en met 6 GHz)
1-poort nauwkeurigheid: = <0.8 +∙ 20 log (1 ±10 ∆EΔ/20)
System Dynamisch bereik: 80 dB, 10 MHz tot 3 GHz
70 dB, > 3 GHz tot 5,5 GHz
65 dB, > 5,5 GHz tot 6 GHz
Terugkeerverlies: Bereik: 0 tot 60 dB
Resolutie: 0,01 dB
VSWR:

 		 Bereik: 1 tot 65
Resolutie: 0.01
Kabelverlies: Bereik: 0 tot 30 dB
Resolutie: 0,01 dB
1-havenfase: Bereik: van ∼180° tot +180°
Resolutie: 0,01°
Smith Schema: Resolutie: 0.01
2-Portwinst: Bereik: ¢120 tot 100 dB
Resolutie: 0,01 dB
2-havenfase Bereik: van ∼180° tot +180°
Resolutie: 0,01°
Afstand tot fout: Foutresolutie (meter): (1.5 x 108 x vp) /ΔF vp is de verspreidingsconstante en ΔF is F2-F1 in Hz
Horizontaal bereik (meter): 0 tot (gegevenspunten-1) x Foutresolutie tot maximaal 1500 m (4921 ft.)
waar datapunten = 137/275/551
Verticaal bereik (terugkeerverlies) 0 tot 60 dB
Verticaal bereik (VSWR) 1 tot 65

Spectrumanalysator

Frequentiebereik: 100 kHz tot 7,1 GHz
Maximale continue invoer +30 dBm
Afstemming Resolutie: 1 Hz
Frequentieverwijzing: Veroudering: ±1 ppm/10 jaar
Naast het gebruik van de testmethode moet de testmethode worden toegepast op het gebruik van de testmethode.
Frequentie-span: 10 Hz tot en met 7,1 GHz plus 0 Hz (zero span)

Ruimtijd: Minimaal 100 ms, videobandbreedte10 μs tot 600 seconden (zero span)
Sweep Trigger:

Vrijlopen, Single, Video, Externe
Resolutiebandbreedte:

(±3 dB breedte) ±10%, 1 Hz tot 3 MHz in

1 ¢3 reeks 8 MHz demodulatiebandbreedte
Video-bandbreedte: (3 dB) 1 Hz tot 3 MHz in 1 3 reeks
SSB-fase geluid: ¢ 100 dBc/Hz max bij 10, 20 en 30 kHz versneld van de drager
¥102 dBc/Hz max bij 100 kHz verschuiving van de drager
Amplitude:
Meetbereik DANL tot +30 dBm
Voorversterker uitgeschakeld: 100 kHz tot ≤10 MHz ±1,5 dB
> 10 MHz tot 4 GHz ±1,25 dB
> 4 GHz tot 7,1 GHz ±1,75 dB
Input-gerelateerde Spurious: (invoer ∼30 dBm, invoervermindering 0 dB, spanbreedte < 1,7 GHz)
¥70 dBc typisch ¥60 dBc max*

Vragen:
1Kun je bestellingen naar Canada of Australië verzenden?
Ja, dat kunnen we. We sturen bestellingen over de hele wereld.
2Welke leveringsmethode gebruikt u en de levertijd?
We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.
3Wat is uw betalingstermijn?
100% T/T betaling voor verzending.
4Hoe kan ik nog meer vragen stellen?
U kunt ons online contacteren of een bericht achterlaten.

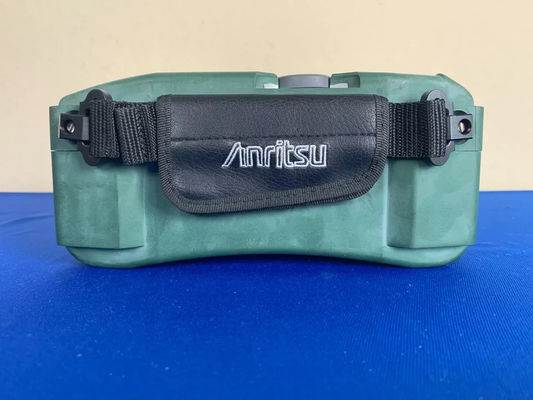

Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz 0

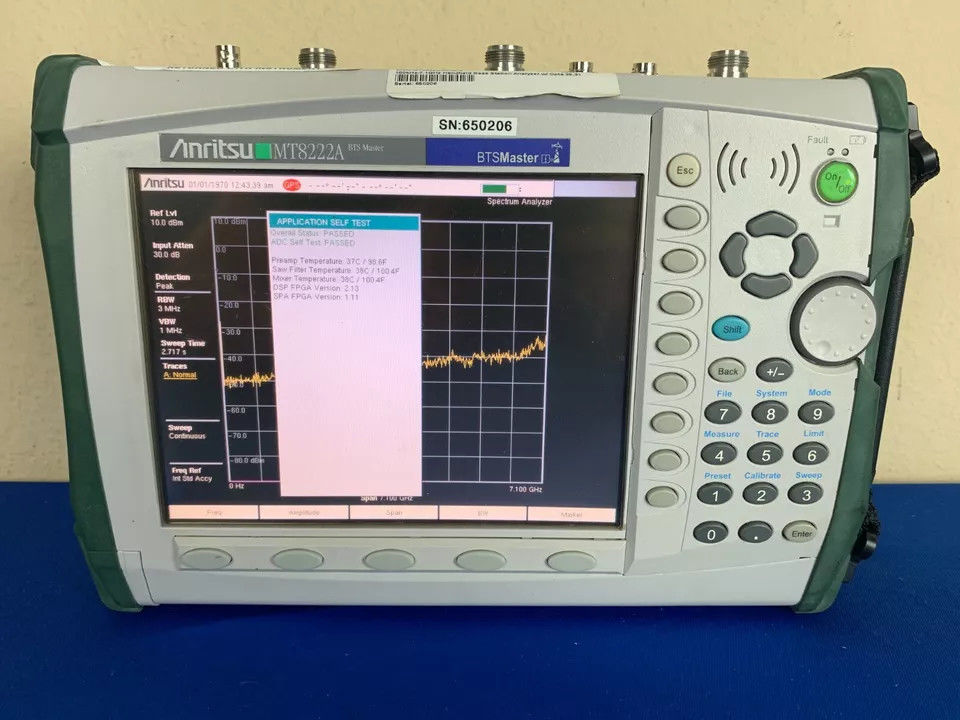

Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz 1

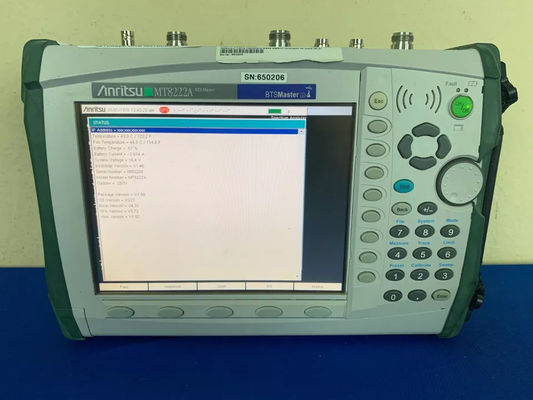

Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz 2Anritsu BTS Master MT8222A Basistation Analyzer 10 MHz tot 4 GHz 3
