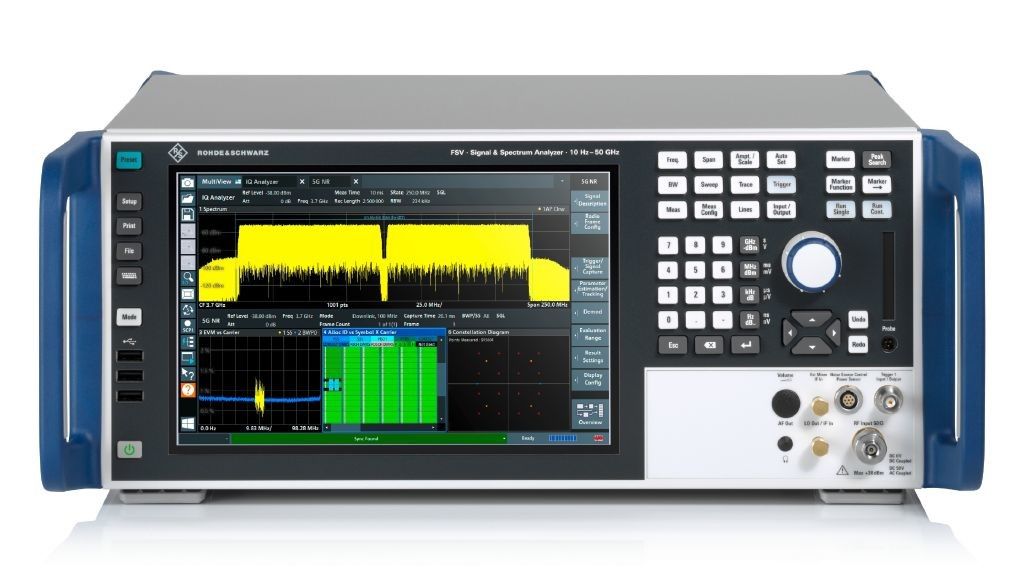

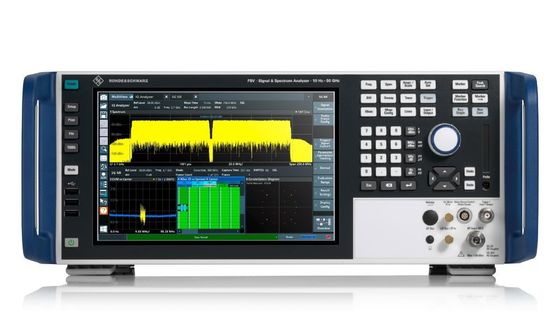

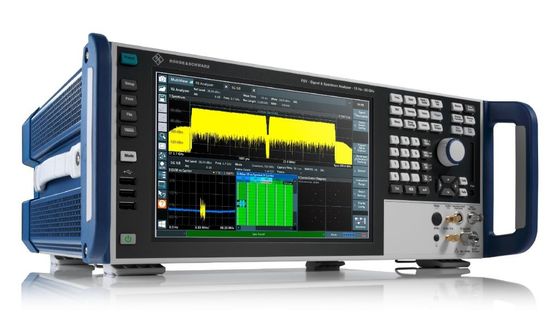

Beschrijving vanFSV3050 Spektrum- en signaalanaliseerder

De R&S®FSV3000 signaal- en spectrumanalysator voert met een druk op een knop metingen uit.gebruikt eventgebaseerde acties voor het vastleggen en maakt het programmeren van scripts eenvoudig met een SCPI-recorder voor snelle installaties van complexe metingenEen ander groot voordeel is snelle meetsnelheden voor een hoge doorvoer in productieapplicaties.

Belangrijkste feiten van FSV3050

• Frequentiebereik: 10 Hz tot 50 GHz
• Analysebandbreedte tot 200 MHz
• GUI met multi-touch, SCPI-recorder en eventgebaseerde acties
• SSB-faseruis bij 10 kHz-verschuiving (1 GHz): ¢ 114 dBc/Hz

De productgegevens gelden onder de volgende voorwaarden:

• Drie uur opslag bij omgevingstemperatuur, gevolgd door 30 minuten opwarming

• Voldoen aan bepaalde milieucondities

• Aanbevolen kalibratieinterval

• Alle interne automatische aanpassingen, indien van toepassing

Basis RF-metingen vereisen meestal dat de middenfrequentie, span, niveau en waarschijnlijk de resolutiebandbreedte worden geconfigureerd.Het vinden van de ideale instellingen kan lastig zijn bij het meten van een onbekend signaalDe R&S® FSV3000 beschikt over een multitouch-display en een intuïtieve menustructuur voor uitzonderlijk gemakkelijk gebruik.Met één vinger schuiven op het scherm wordt de middenfrequentie of het referentieniveau aangepast. Twee vingers gebaar aan te passen de weergegeven span of niveau bereik. De juiste instellingen worden in geen tijd gedaan. Verschillende metingen kunnen tegelijkertijd worden weergegeven in afzonderlijke vensters op de grote 10.1 " scherm. Dit vergemakkelijkt de interpretatie van het resultaat. De MultiView-functie toont alle actieve metingen op één scherm. Met de sequencer-functie worden alle kanalen opeenvolgend gemeten,De ene na de andere.De gebruiker krijgt voortdurend bijgewerkte resultaten en is geen tijdrovende aanpassingen van parameters nodig.

De R&S®FSV3000 ingebedde SCPI-recorder versnelt de programmering van uitvoerbare besturingsscripts.Alle handmatige gebruikersinvoer wordt vertaald in SCPI-opdrachten die kunnen worden geëxporteerd als gewone SCPI of in de syntaxis van veelgebruikte programmeertalen en -tools zoals C++., Python en MATLAB®. Als handmatige aanpassing van de code vereist is, biedt contextgevoelige online hulp uitgebreide informatie, waaronder SCPI-opdrachten en parameters.
