Rohde & Schwarz VNA Network Analyzer ZVM 10MHz tot 20 GHz

Rohde en Schwarz ZVM Vector Network Analyzer 300 KHz tot 24 GHz

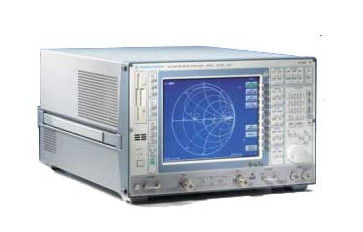

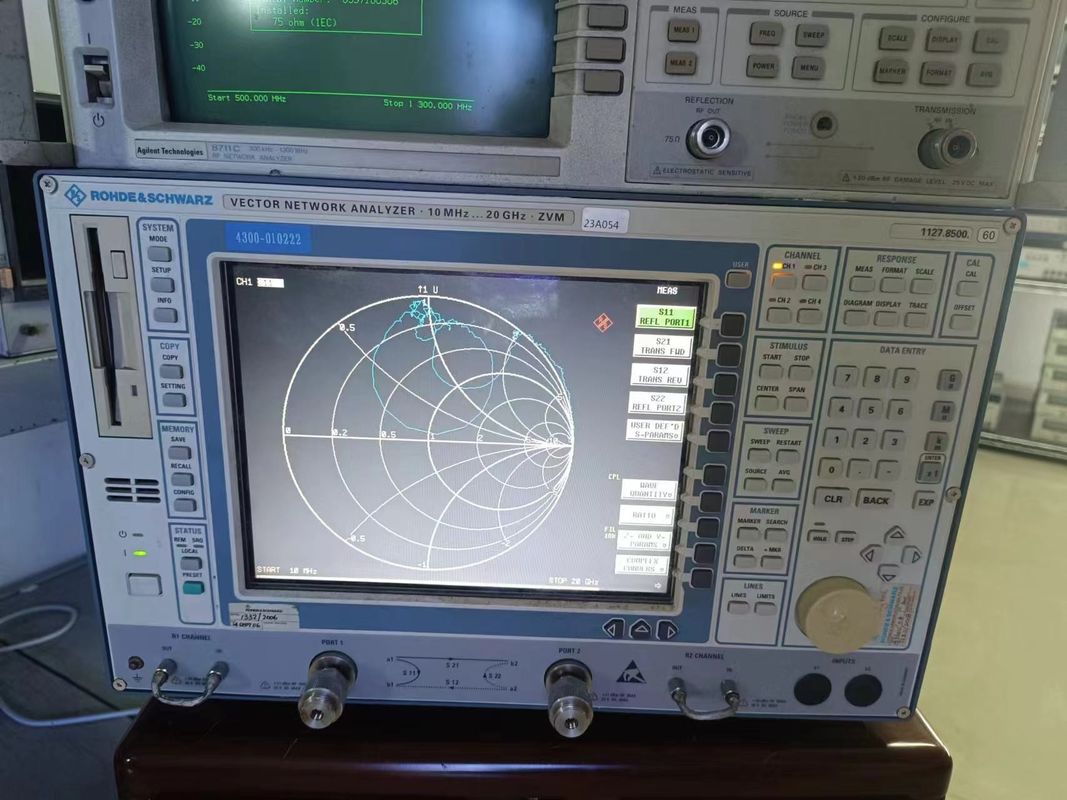

Beschrijving van Rohde And Schwarz ZVM

De Rohde ZVM is een 10 MHz tot 20 GHz Vector Network Analyzer.dynamisch bereik en nauwkeurigheid reeds in standaardtoepassingen zoals S-parameter of groepsvertragingDit wordt versterkt door een schat aan meet-, weergave- en loggingfuncties.Bijvoorbeeld metingen op DUT's met frequentiekonversie (conversieverlies), intermodulatie, valse) en niet-lineaire metingen (snijpunt en compressiepunt).

Overzicht en kenmerken van ZVM Vector Network Analyzer

• (metingsbandbreedte 10 Hz)
• Uitstekend dynamisch bereik
• > 115 dB (ZVM)
• > 110 dB (ZVK)
• Overdrachtstijd < 15 ms (200 punten)
• Laag inherent lawaai
• <-110 dBm (meetbandbreedte 10 Hz)
• Hoge meetsnelheid
• < 0,5 ms/punt (ZVM), < 0,7 ms/punt (ZVK)
• Snelle gegevensoverdracht via de IEC/IEEE-bus
• Interne pc met WindowsNT
• Import van virtuele netwerken met behulp van CAE-compatibele bestandsformaten (*.S1P, *.S2P, *.S4P, *.flp)
• Moderne kalibratietechnieken TOM,TRM,TRL,TNA,TOM-X
• Inbedding van virtuele matchingnetwerken
• Willekeurige configuratie van generator en ontvanger
• Selectieve ontvanger met fundamenteel mengsel
• Eenvoudige integratie in pc-omgeving en netwerken
• Geveegde frequentieomrekenings- en multitone-metingen op versterkers en mixers
• nauwkeurige kalibratie in testarmaturen en op wafers
